PHA-200-01DA
Piezohannas
PHA-200-01DA
200 kHz Ultraschallwandler für Ultraschallanemometersensor
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200 kHz Ultraschallwandler |
| |
Modell | PHA-200-01DA | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 1000 € ± 20％ | ||
1980PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Distanz:0,3 m， Echoamplitude：26mv | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | uLtrasonischer Anemometer,Ultraschall eben Messgerät,Überwachung,Crashdosiger, | ||
Abmessungen:12*17 | |||
Schutzlevel | IP68 | ||
Gewicht | 5g ± 5％ （（Länge：10 cm） | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker：Rot+， weiß- ， schwarz: abgeschirmtes Draht ；
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Prüfschemata von Wandler:
Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Anwendung vonUltraschallwindsensor:
Das Ultraschallanemometer verfügt über alle digitalen Signalerkennung, hohe Genauigkeit, automatische Erhitzungsfähigkeit zum Entfernen von Schnee und Eis. Es ist das Anemometer mit Echtzeitmessung von Windgeschwindigkeit, Windrichtung und akustischer Temperatur. Flugzeug zum Senden und Empfangen von Ultraschallsignalen; Es handelt sich um ein Instrument, das die Differenz der Ultraschalldauer in der Luft verwendet, um die Windgeschwindigkeit und die Windrichtung zu messen. Das Ultrasonik -Anemometer berechnet die Windgeschwindigkeit gemäß der Differenz der Schallausbreitungszeit in der Luft. Dann berechnet die Temperatur nach der physischen Beziehung zwischen Temperatur und Schallgeschwindigkeit.

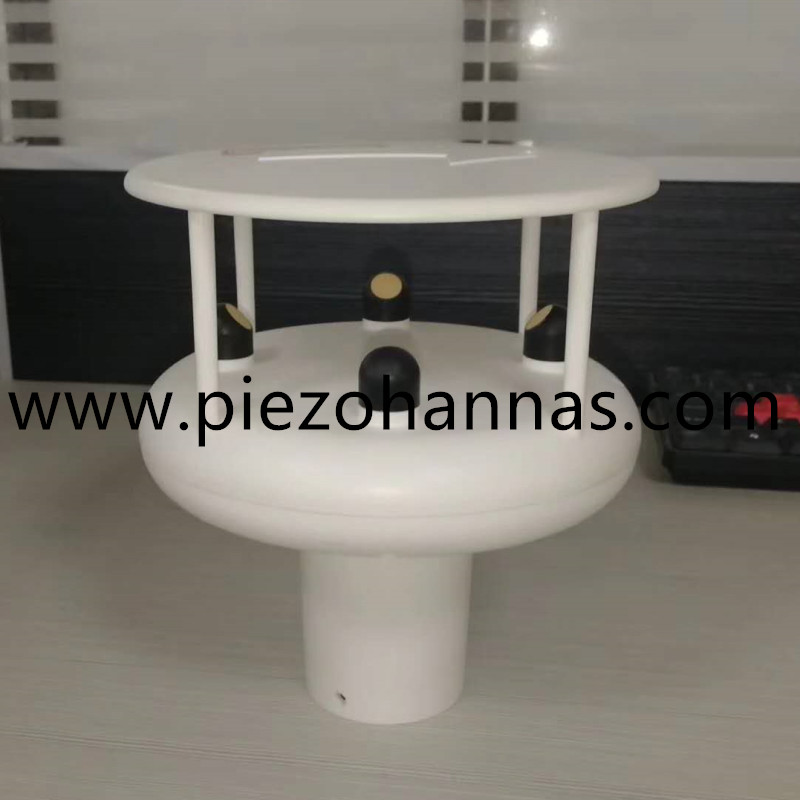

Anwendungsbild des Ultraschallanemometers:
