PHA-200-01KC
Piezohannas
PHA-200-01KC
Piezoelektrische Ultraschallwandler für Ultraschallanemometer senor kostengünstig
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01KC | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 2300 Ω ± 20％ | ||
370PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 800 VPP ， Entfernung: 0,3 m ， Echoamplitude: 40mV | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Anemorumbometer, Gasflussmesser | ||
Faden:M12*1,5 | |||
Schutzlevel | IP68 | ||
Gewicht | 8,7 g ± 5％ （（ Länge：10 cm） | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker: Rot+， Weiß- ， Schwarz: abgeschirmter Draht ； TEMP -Sensor ist optional | ||

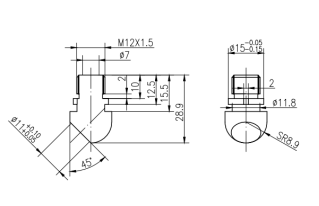

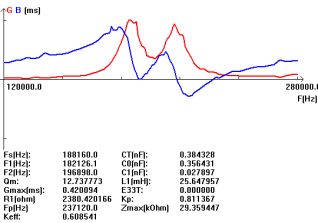

Zulassungskurve | Produktstrukturdiagramm | ||
| | ||
Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung

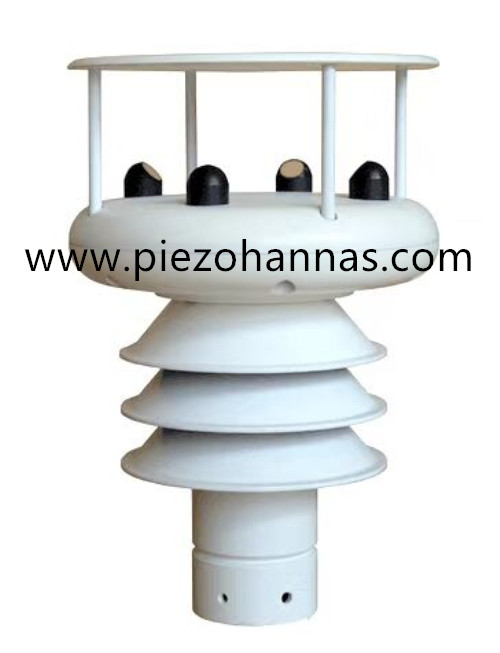

Ultraschallanemometer -Sensoranwendung:
Ein Anemometer ist ein übliches Instrument an einer Wetterstation. Es wird verwendet, um die Windgeschwindigkeit und die Windrichtung zu messen. Die häufigste Art des Anemometers verwendet mechanische Sensoren, die aus drei oder vier halbkugelförmigen Tassen bestehen, die auf horizontalen Armen auf einer vertikalen Stange montiert sind. Wenn der Wind weht, werden die Tassen gedrückt, wodurch sich die Arme mit einer Rate proportional zur Windgeschwindigkeit drehen. Zusätzlich kann eine an das Anemometer angeschlossene Windschaufel die Richtungsmessungen ergeben. Während die Anemometer der Becher und der Schaufel aufgrund ihres sehr einfachen Designs sehr beliebt sind, können sie unter kalten und feuchten Bedingungen aufgrund ihrer mechanischen rotierenden Teile anfällig sein, wodurch möglicherweise die Turbine unter extremen Bedingungen eingestellt wird. Die Ultraschallanemometer wurden ohne bewegliche Teile zuverlässig, wartungsfrei, langlebiger und können unter anspruchsvollen Wetterbedingungen operieren. In diesem Artikel werden wir das grundlegende Arbeitsprinzip eines Ultraschallanemometers überprüfen und über einige DIY -Versionen von Ultraschallanemometern, die von Herstellern im Internet berichtet werden, diskutieren.

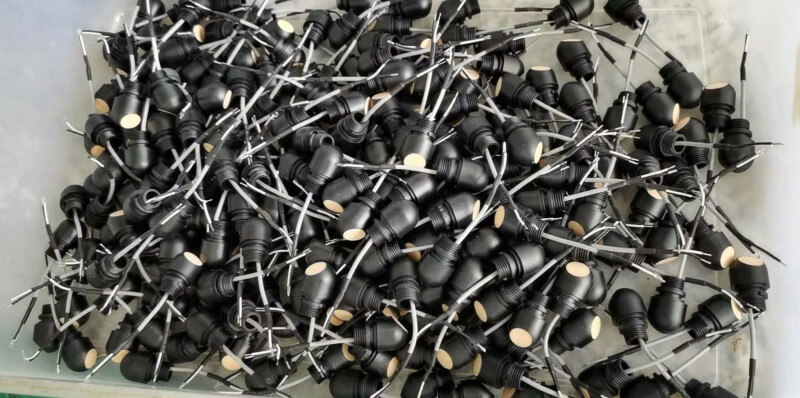

Produktbild:
