PHZ005028
Piezohannas
PHZ005028

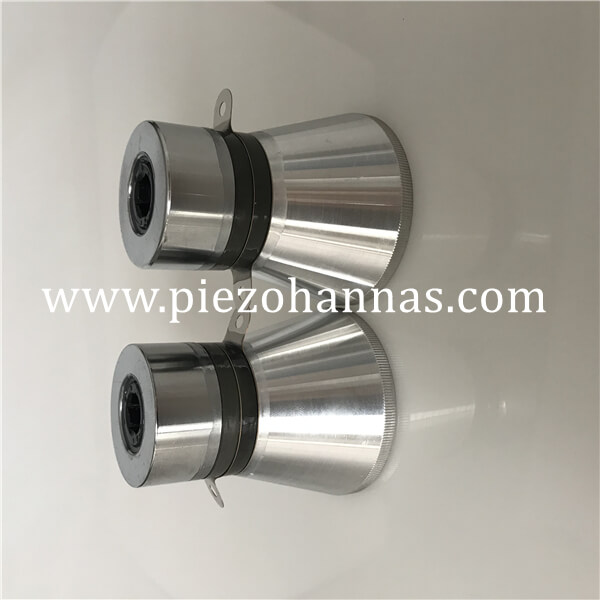

Industrielle Ultraschallreiniger Lösung Ultraschallwandler Reinigungseinheiten
Wuhan Piezohannas Tech.co Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Ultraschallabschlägen mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
 piezoelektrischer Reinigungswandler |  Industrielle Ultraschallreinigung |  Industrie -Piezoelektrikum -Keramik -Wandler |
1.Spezifikationen:
Resonanzfrequenz (FR): 28 kHz ± 0,5 kHz
Resonanzwiderstand (RO): Max. 15 Ω
Kapazität (CP): 8100PF ± 10%
Testatmosphäre: 23 ± 3 ℃ 40 ~ 70%RH.
FR und RO: Der HP-4194 Impedanzanalysator
LCR -Messgerät: 1KHz ， 1VRMS
Spannung: 400 VP-P
aktuell: 2AP-P
2.Drawing:
Hier sind einige reguläre Größen für piezoelektrische Keramikwandler für die Reinigung.
Dimension (mm) | Frequenz | Kapazität | Impedanz (ω) | Isolationswiderstand (Mω) | Leistung | |
Ph002550 | 25*50 | 40 ± 1 | 4000 ± 10% | ≤ 20 | 2000 | 30 |
Ph003033 | 30*33 | 200 ± 3 | 2400 ± 10% | ≤ 20 | 2000 | 30 |
Ph003840 | 38*40 | 50 ± 1 | 3400 ± 10% | ≤ 20 | 2000 | 40 |
Ph003840-1 | 38*40 | 170 ± 3 | 3400 ± 10% | ≤25 | 2000 | 40 |
Ph004054 | 40*54,5 | 4000 | 124,0 ± 1,0 | ≤ 20 | ≥ 100 | 80 |
Ph004054 | 40*54 | 130 ± 2 | 4800 ± 10% | ≤ 20 | 2000 | 60 |
Ph004056 | 40*56 | 80 ± 3 | 4800 ± 15% | ≤ 20 | 2000 | 60 |
PHZ003528 | 45*80 | 28 ± 1 | 3800 ± 10% | ≤ 20 | ≥2000 | 50 |
Ph004550-1 | 45*50 | 40 ± 1 | 3800 ± 10% | ≤ 20 | 2000 | 50 |
Ph004550-1 | 45*50 | 40 ± 1 | 2900 ± 10% | ≤ 20 | 2000 | 50 |
Ph004580 | 45*80 | 28 ± 1 | 4200 ± 10% | ≤25 | 2000 | 50 |
Ph004850 | 48*50 | 100 ± 2 | 4800 ± 15% | ≤ 20 | 2000 | 60 |
PHZ004528 | 48*50 | 40 ± 1 | 3400 ± 10% | ≤ 20 | ≥2000 | 60 |
PHZ003540 | 45*54 | 40 ± 1 | 3800 ± 10% | ≤ 20 | ≥2000 | 50 |
Ph005058 | 50*58 | 68 ± 1 | 5600 ± 10% | ≤ 20 | 2000 | 60 |
Ph005553 | 55*53 | 40 ± 2 | 5000 ± 15% | ≤ 20 | 2000 | 100 |
Ph005568 | 55*68 | 28 ± 1 | 2900 ± 10% | ≤25 | 2000 | 50 |
Ph005850 | 58*50 | 39 ± 1 | 8500 ± 10% | ≤ 20 | 2000 | 120 |
PHZ003825 | 59*72 | 25 ± 1 | 5500 ± 10% | ≤25 | ≥2000 | 60 |
PHZ003828 | 59*67 | 28 ± 1 | 4800 ± 10% | ≤ 20 | ≥2000 | 60 |
Ph005968 | 59*68 | 28 ± 1 | 3200 ± 10% | ≤ 20 | ≥2000 | 60 |
PHZ003868 | 48*60 | 68 ± 1 | 4800 ± 10% | ≤ 20 | ≥2000 | 50 |
PHZ004533 | 45*82 | 33 ± 1 | 7000 ± 10% | ≤ 20 | ≥2000 | 80 |
Ph006470 | 64*70 | 28/40 ± 0,5 | 4500 ± 15% | ≤ 20 | 2000 | 60 |
Ph006475 | 64*75 | 33 ± 2 | 6500 ± 10% | ≤ 20 | 2000 | 60 |
Ph006574 | 65*74 | 24,8 ± 0,3 | 4000 | ≤25 | ≥ 100 | 60 |
Ph006767 | 67*67 | 27,8 ± 0,3 | 5300 | ≤25 | ≥ 100 | 90 |
Ph006768 | 67*68 | 28 ± 1 | 6500 ± 10% | ≤ 20 | 2000 | 80 |
Ph006768-1 | 67*68 | 28 ± 1 | 5100 ± 7% | ≤ 20 | 2000 | 80 |
PHZ005028 | 67*70 | 28 ± 1 | 8200 ± 10% | ≤ 20 | ≥2000 | 100 |
Ph006770 | 67*70 | 28 ± 1 | 6500 ± 7% | ≤ 20 | 2000 | 100 |
Ph006777 | 67*77 | 25 ± 1 | 9000 ± 10% | ≤ 20 | 2000 | 100 |
Ph006777-1 | 67*77 | 25 ± 1 | 6500 ± 7% | ≤ 20 | 2000 | 100 |
Ph006774 | 67*74 | 25 ± 0,3 | 6430 | ≤ 30 | ≥ 100 | 110 |
Ph006792 | 67*92 | 20 ± 2 | 6500 ± 10% | ≤ 20 | 2000 | 100 |
Wenn diese Wandler Ihre Anforderungen nicht erfüllen können, teilen Sie uns bitte Ihre Größe mit, unsere Fabrik kann die Anpassung akzeptieren.
Ultraschallreinigung
Ultraschallreiniger werden verwendet, um viele verschiedene Arten von Objekten zu reinigen, darunter Schmuck, Objektive und andere optische Teile, Uhren, zahnärztliche und chirurgische Instrumente, Werkzeuge, Münzen, Brunnenstifte, Golfclubs, Fischereirollen, Fensterblinden, Schusswaffen, Kraftstoffeinspritzdüsen, Einspritzdüsen, Injektoren, Autokraftstoffinjektoren, Musikinstrumente, Grammophonaufzeichnungen, industrielle Teile und elektronische Geräte. Sie werden in vielen Schmuckworkshops, den Einrichtungen der Uhrmacher und in elektronischen Reparaturworkshops verwendet.
Anwendungsbild:
