PHA-500F-01
Piezohannas
PHA-500F-01

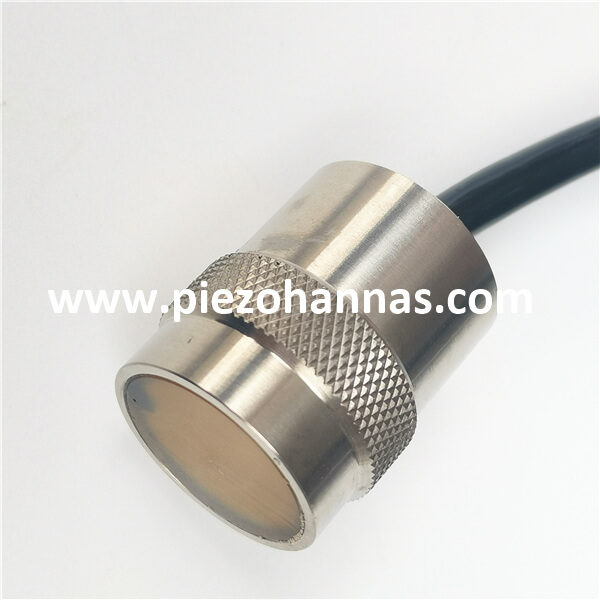

Hohe Genauigkeit 500 kHz Unterwasser -Ultraschallwandler für die Durchflussmessung
Artikel | Technische Parameter | Bild | |
Name | 500 kHz Wandler |
| |
Modell | PHA-500F-01 | ||
Frequenz | 500 kHz ± 25 kHz | ||
Erkennungsabstand | 0.3～30 m | ||
Minimale parallele Lmpedanz | 220 € ± 20％ | ||
1200PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung:24 VPP、Entfernung: 0,3 m、 Echoamplitude: 500 mV | ||
Gipfel Stromspannung＜600VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3 dB: 7,5 ° ± 1， Scharfen Winkel: 18 ° ± 2 | |||
Wohnmaterial | Titanlegierung | ||
Verwendungszweck | Ultraschallflussmeter, U -Boot -Bereichs -Finder | ||
Überprüfung des Produktstrukturdiagramms unter | |||
Schutzlevel | IP68 | ||
Gewicht | 90 g ± 5％ （（Länge：1m） | ||
Verkabelungsanleitungen | Rot:Wandler+，Weiß:Wandler-, Schwarz: Schützer Draht（Ohne Temperatursensor ））） | ||
Zulassungskurve | PRODUCTSTRÄREDiagram | ||
|
| ||
Antrag auf Strömungsmessung:
Dieser Durchflussmesser verwendet die Doppler -Technologie und die Hauptabsicht dieses Messgeräts besteht darin, die Analyse des Blutflusses zu liefern. Nach vier Jahren sind die frühesten Flussmessgeräte in industriellen Anwendungen aufgetreten. Gegenwärtig haben viele Produktionsunternehmen verschiedene Arten von Klemmungsströmungsmessgeräten entworfen, um den flüssigen Fluss innerhalb eines Rohrs zu messen. Diese Messgeräte verwenden Hochfrequenzsensoren, indem sie durch die durch die Rohrwand durchdrungene und die Flüssigkeit eindringen, indem sie ansonsten die Transitzeitausbreitungsmethode verwenden. So dass Flüssigkeitsgeschwindigkeit und Durchflussrate bestimmt werden können.
