PH75F0256
Piezohannas
PH75F0256
Hochauflösende 75 -kHz -Ultraschall -Abstandswandler
Einführung:
PH75F0256 Ultraschallsensor hat die Funktionen von Sender und Empfänger. Es handelt sich um einen Langstreckentyp, der im Allgemeinen für Ultraschallbereichsfinder, Ultraschallsensor für nichtkontakte Erkennungsobjekte, Ultraschalldistanzsensor, Ultraschall-Sensor auf Flüssigkeitsebene usw. verwendet werden kann. Wenn Sie Fragen zu anderen Anwendungen haben, kontaktieren Sie uns bitte für Details.
Technische Parameter:
Modell | PH75F0256 |
Center Resonant Frequenz (KHz) | 75 kHz ±4.0kHz |
FrequenzBandbreite | 6,0 kHz |
Erkennungsabstand | 0,25 ~ 6 m |
Tote Winkel | <0,25 m |
Startwinkelstrahl (-3DB Vollwinkel) | 14 ± 2 ° |
Integrierte Empfindlichkeit (0 dB = 200 VP-P；Zeitraum：50；Distanz：40 cm) | -60db min |
Elektrostatische Kapazität | 2000PF ± 20% |
Minimale parallele Impedanz | 200 Ω ± 30% |
Maximale Arbeitsspannung (Impuls - 2% Dienstzyklus) | ＜800V |
Betriebstemperatur | -20 ~ 80 ℃ |
Lagertemperatur | -40 ~ 85 ℃ |
Schutzlevel | IP65 |
Installation | Externer Zyklus festgelegt |
Fallmaterial | Abs |

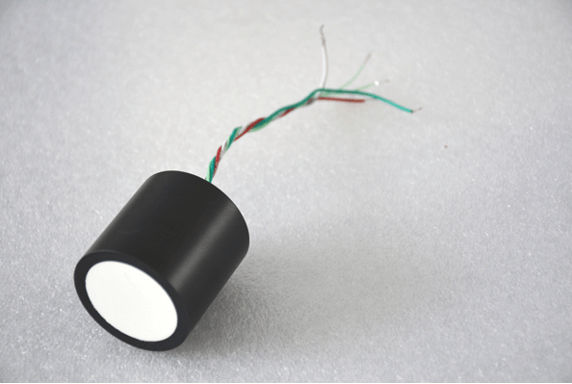

Foto:
![Yep $ 6j} ezc] 6u [bahm@k8`w (1)](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/loBqnKjlRioSilmrpjio/YEPJ-EZCU-BAHM-K8-W.png)

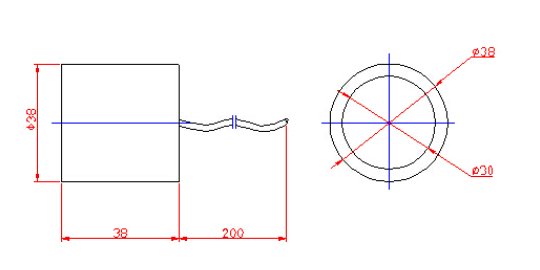

Umrissdimension:

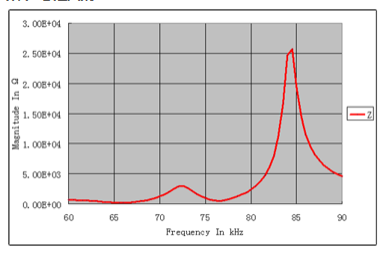

Frequenzresistenzkurve：
![636t30@{6] Ka8jq1ut (fb8](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/lmBqnKjlRioSilmrrkin/636T30-KA8JQ1UT-FB8.png "(V3$69N26LR7859OT}M5[LC.png")

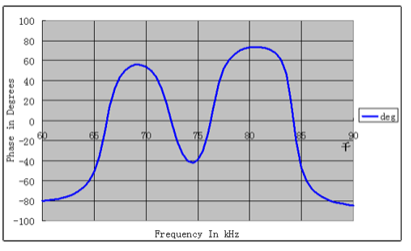

Frequenz-Phasenwinkel Kurve：

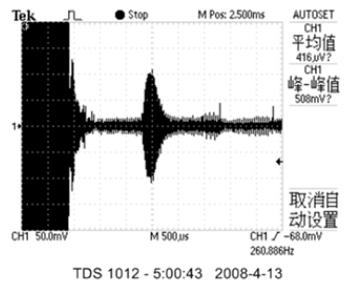

Sensitivitätstest:
Übertragungsspannung: 200VP-P; Zeitraum:50; Distanz:40cM

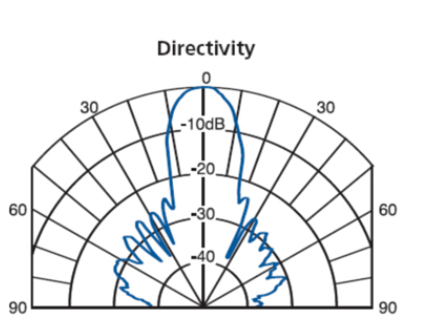

DIrektivität Kurve：
Charakteristisch:
1.Solid -Paket (ABS oder Aluminiumlegierungschale)
2. STALLATION SPECIENT (M20*1,5 Schraube)
Anwendung:
1. Positionort
2. Messung
3. Traffic -Messung
4.Verblutung Hindernisse
