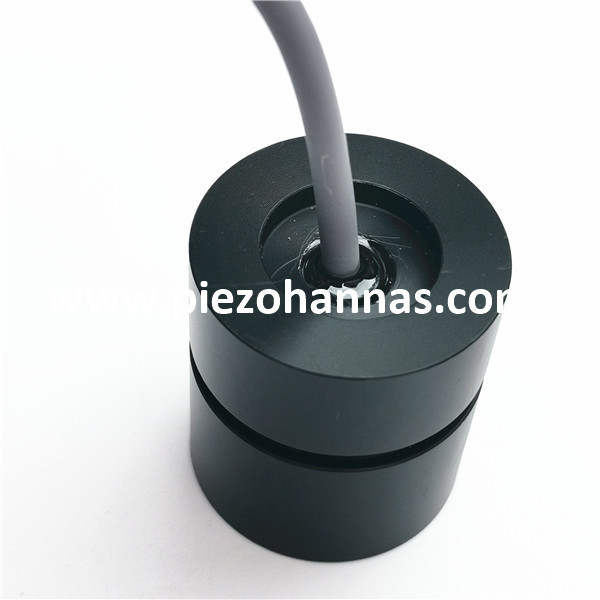

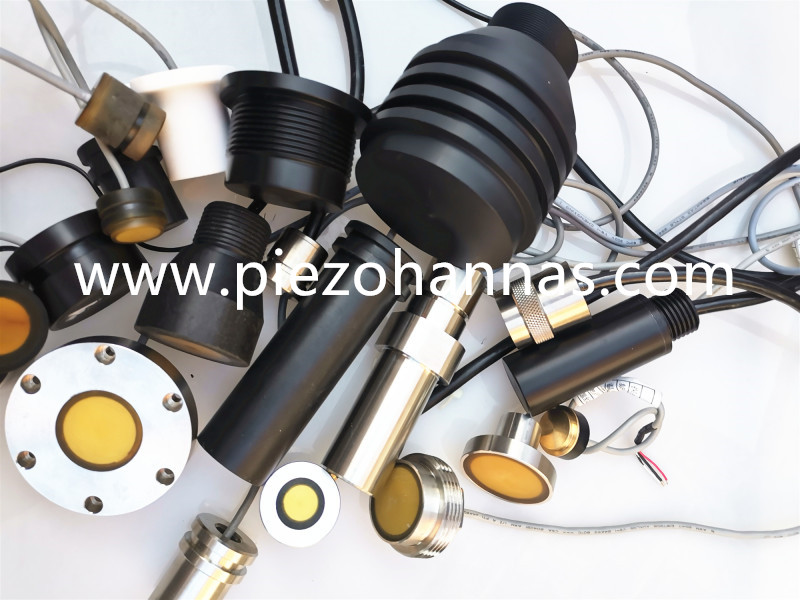

Eingefügter Typ 2 MHz Ultraschallwandler für die Ultraschalldurchflussmessung
Artikel | Technische Parameter | Bild | |
Name | Eingefügter Rohrströmungsmesserwandler |
| |
Modell | PHA-2M-01E | ||
Frequenz | 2 MHz ± 30 kHz | ||
Erkennungsabstand | 0.03～2m | ||
Minimale parallele Lmpedanz |
5ω ± 20％ | ||
3200PF ± 20％@1kHz | |||
Empfindlichkeit | Sondensteuerspannung:24 VPP、 Distanz:0,3 m、 Echoamplitude:1,01 V | ||
Gipfel Stromspannung＜150VPP | |||
-40～+80 ℃ | |||
≤ 3 Kilo oder 0,3 MPa | |||
| (Strahlbreite)Halbkraftstrahlbreite @-3db: 2 ° ± 0,5 ， Scharfen Winkel: 4 ° ± 1 | ||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter， Unterwasser Rangfinder | ||
Entsprechend Produktstrukturdiagramm | |||
Schutzlevel | IP68 | ||
Gewicht | 50g ± 5％ （（Länge:2m） | ||
Verdrahtung Anweisungen | Rot:Wandler+,Weiß:Wandler-， Schwarz: Schützer Draht ； （ Temperatursensor es ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschalldurchflussmesseranwendung:
Eine Ultraschallströmungsmesserkonstruktion kann durch Verwendung von Upstream- und Downstream -Wandlern, Sensorrohren und Reflektor durchgeführt werden. Das Arbeitsprinzip des Ultraschallströmungsmessers ist, dass Schallwellen die Geschwindigkeit einer Flüssigkeit in einem Rohr auflösen. Es gibt zwei Bedingungen im Rohr wie kein Fluss und Fluss. Im ersten Zustand werden die Frequenzen von Ultraschallwellen in ein Rohr übertragen und ihre Indikationen aus der Flüssigkeit sind ähnlich. Im zweiten Zustand ist die Frequenz der reflektierten Welle aufgrund des Doppler -Effekts unterschiedlich.
