PHW-1M-01s
Piezohannas
PHW-1M-01S

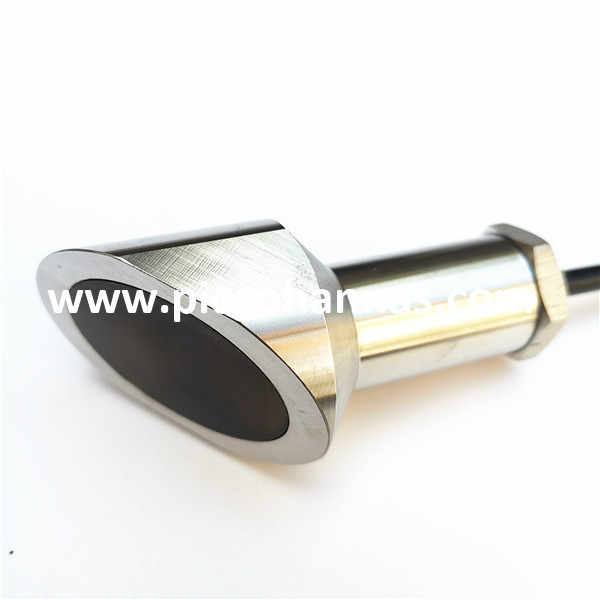

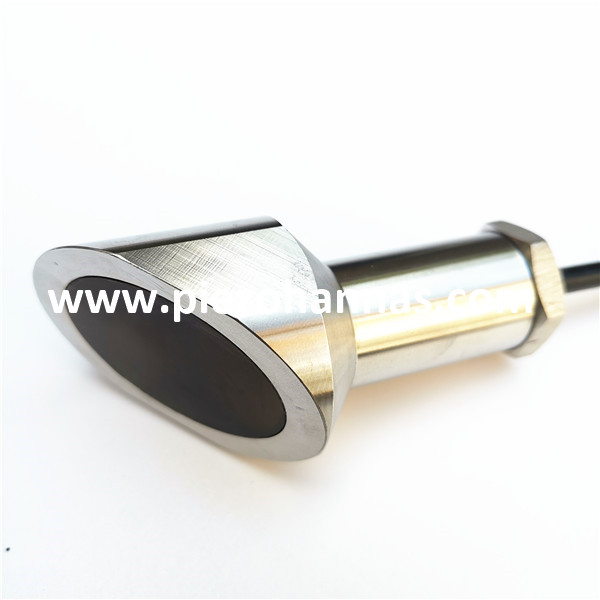

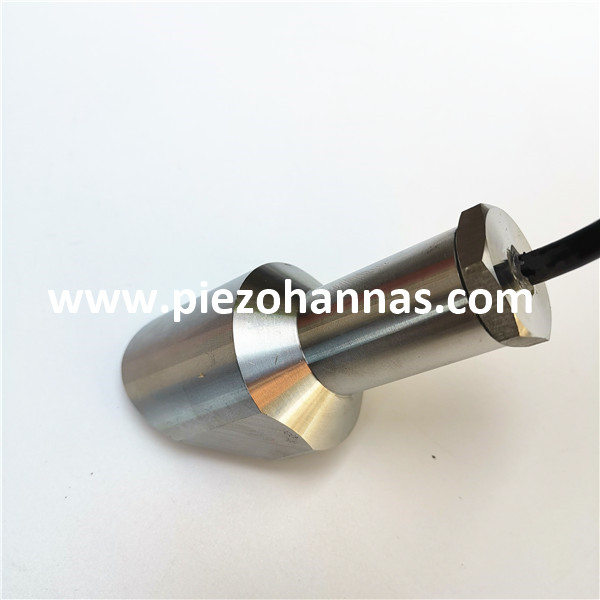

Klemmstoff-On-1-MHz-Ultraschallströmungsmeter-Wandler für Ultraschallflussmeter
Spezifikationen:
Artikel | Technische Parameter | Bild | |
Name | Ultraschall Wandler zum Flussmeter (montiert außen)
|
| |
Modell | PHW-1M-01s | ||
Frequenz | 1 MHz ± 30 kHz | ||
Erkennungsabstand | 0.05~3m | ||
Minimale parallele Lmpedanz | 40Ω ± 20% | ||
3400PF ± 20%@1kHz | |||
Empfindlichkeit | Fahrspannung:24 VPP、TWiederholung undRECEPING , Biunikationsabstand: 45 cm、RECEPING Amplitude : 750 mv | ||
Gipfel Stromspannung<300VPP | |||
-40~+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
Wohnmaterial | 304 Stahlstahl、Verbundwerkstoff | ||
Verwendungszweck | Ultraschallflussmeter (montiert außen)
| ||

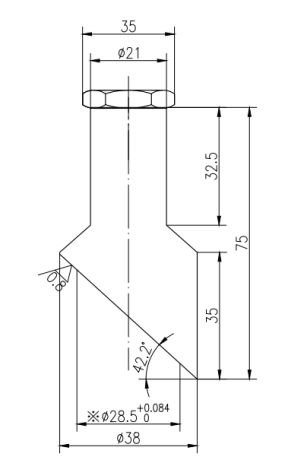

Überprüfung des Produktstrukturdiagramms | |||
Schutzlevel | IP68 | ||
Gewicht | 600 g ± 5% ((Länge:10 m) | ||
Verkabelungsanleitungen | Rot:Wandler+,Weiß:Wandler-, Schwarz: Schützer Draht(Temperatursensor ist optional) | ||

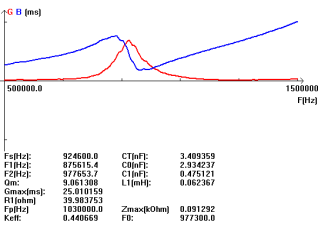

Zulassungskurve | PRODUCTSTRÄREDiagram | ||
|
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors:
Klemmstall-On-Ultraschallflussanwendung:
Klemmstall-On-Ultraschallflussmesser zeigen die Vorteile der digitalen Signalverarbeitung: marktführende Genauigkeit, Geräuschimmunität und Zuverlässigkeit. Benötigen Sie mehr Überzeugung? Es gibt auch die Hochgeschwindigkeitsdaten-Aktualisierungsrate und die überlegene Benutzerfreundlichkeit in jeder Phase der Installation und des Betriebs. Ohne Druckabfall oder Energieverlust, ein breites Turnverhältnis und nicht-intrusive Sensoren, die ohne Schneiden in das Rohr installiert werden können-können Sie mit der Klemmung für die Flüssigkeitsströmungsmessung nicht etwas falsch machen.

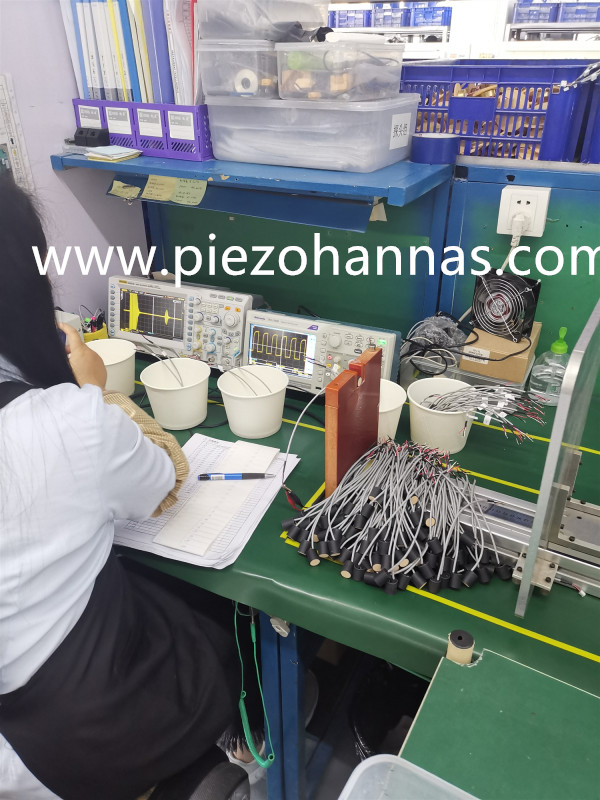

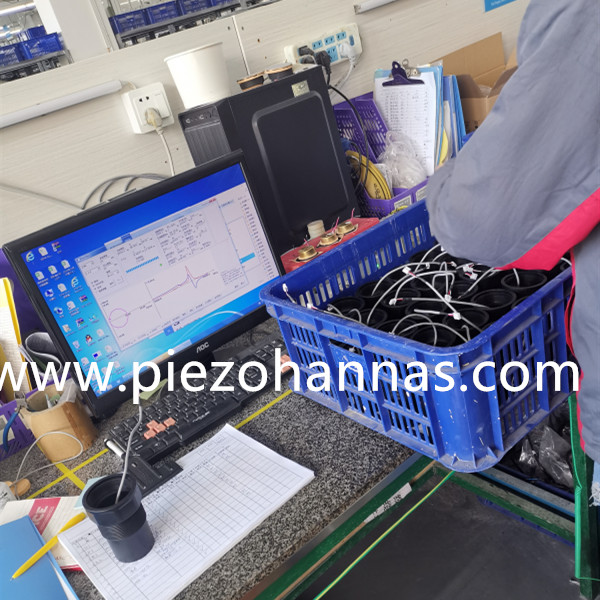

Fabrikshow
