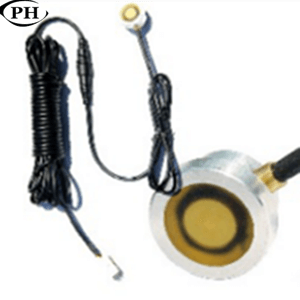

Außen montierter 2-MHz-Ultraschallwandler für Flüssigkeitsdurchflussmesser

Name

Ultrasonisch Wandler zum  aUtomobile -Tankölstand(montiert außen)

Modell

PL-2M-01F

Frequenz

2 MHz ± 30 kHz

Erkennungsabstand

0.03～2m

Minimale parallele Lmpedanz

10Ω ± 20％

Kapazität

2300PF ± 20％@1kHz

Empfindlichkeit

Fahrspannung：24 VPP、Distanz：0,3 m、

Echoamplitude:900 mv

Betriebs  Stromspannung

Gipfel  Stromspannung＜150VPP

Betriebs  Temperatur

-40～+80 ℃

Druck

≤3Kilos oder0,3 MPa

Winkel

(Strahlbreite) Halbkraftstrahlbreite@-3 dB: 2,4 ° ± 0,5，

Spitzer Winkel: 5,7 ° ± 1

Wohnmaterial

2a12

Verwendungszweck

Ölspiegel des Kraftstofftanks, U -Boote Range -Finder erkennen

Installation  Abmessungen

P. PRODUCTsTRÄREdiagram  unter

Schutzlevel

IP68

Gewicht

240 g ± 5％ （（Länge：5m+1m）

Verkabelungsanleitungen

                                       Verkabelungsanleitungen：

                                                     1 → negative Elektrode vonpiezoelektrisch Keramik

                                                       2 → positive Elektrode vonpiezoelektrisch Keramik

           3 → MF58Temperatur

             4 → MF58Temperatur

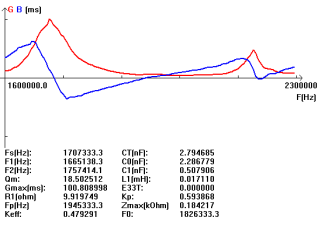

Zulassungskurve

PRODUCTSTRÄREDiagram
