PHA-200-01F
Piezohannas
PHA-200-01F

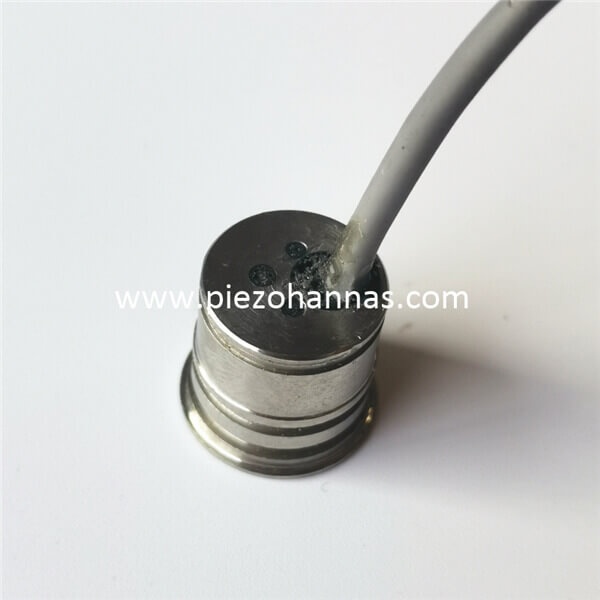

Utrasonic -Wandler piezoelektrischer Wandler für den Aluminiumgehäuse für die Messung des Pegels
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01F | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 2200 Ω ± 20％ | ||
400PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 800 VPP ， Entfernung: 0,3 m ， Echoamplitude: 15mV | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 8 ° ± 2， Spitzer Winkel:17 ° ± 4 | ||
Gehäuse Material | Aluminium | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
IP68 | |||
Schutzlevel | 25g± 5％ （（ Länge：1M) | ||

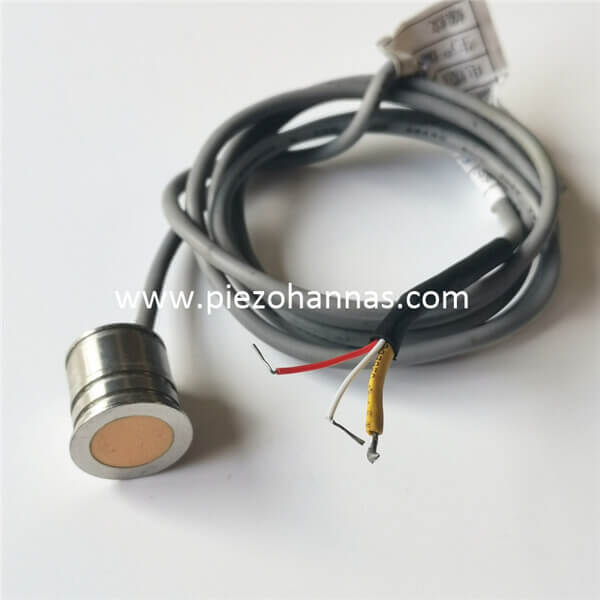

Gewicht | Integrierter Typ: Stecker：Rot+， weiß- ， schwarz: abgeschirmtes Draht ；
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
| | ||
Prüfschemata von Wandler:
Ultraschallpegelsensoranwendung:
Eine genaue Messung von Flüssigkeitsvolumina an jedem Punkt in einem Behälter ist für viele kommerzielle und industrielle Prozesse von entscheidender Bedeutung. Die Reduzierung der Prozessvariabilität führt zu weniger Abfällen, höherer Qualität und reduzierter Kosten und kann einen großen Unterschied in der Rentabilität für OEMs bewirken. Dies bietet eine Vielzahl von Sensoren der kontinuierlichen Niveau, um eine Vielzahl von Anwendungen anzugehen. Eine solche Technologie ist Ultraschall. Die Ultraschalltechnologie sollte in entlüfteten oder nicht ausgedruckten Anwendungen berücksichtigt werden. Ultrasonische Sensoren arbeiten nach dem Grundprinzip von Schallwellen (mechanische Energie) zur Bestimmung des Materialebens.
Der Sensor gibt einen Hochfrequenzimpuls über dem menschlichen Gehör (20-148 kHz) aus. Der Ultraschallwandler erzeugt im Sendungsmodus eine Hochdruck-Schallwelle (ähnlich wie ein Lautsprecher), der sich an ein Ziel ausbreitet und dann zurück von der Produktoberfläche (Echo) reflektiert. Der Wandler wechselt dann in den Empfängermodus (ähnlich wie ein Mikrofon), um auf die reflektierte Welle (Echo) zu hören. Die reflektierte Welle wird dann in ein elektrisches Signal umgewandelt, das umgewandelt wird, um den Abstand zu einem bestimmten Ziel zu ergeben. Der Änderungsabstand zu einem Ziel wird in eine lineare bis 20 mA -Stromausgabe umgewandelt, um eine kontinuierliche Messung zu ermöglichen. Ultraschallsensoren können einfach vor Ort über Druckknopfprogrammierung oder per PC für verschiedene Anwendungshöhen innerhalb ihres Bereichs programmiert werden.
Utrasonic -Wandler piezoelektrischer Wandler für den Aluminiumgehäuse für die Messung des Pegels
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01F | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 2200 Ω ± 20％ | ||
400PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 800 VPP ， Entfernung: 0,3 m ， Echoamplitude: 15mV | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 8 ° ± 2， Spitzer Winkel:17 ° ± 4 | ||
Gehäuse Material | Aluminium | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
IP68 | |||
Schutzlevel | 25g± 5％ （（ Länge：1M) | ||
Gewicht | Integrierter Typ: Stecker：Rot+， weiß- ， schwarz: abgeschirmtes Draht ；
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
| | ||
Prüfschemata von Wandler:
Ultraschallpegelsensoranwendung:
Eine genaue Messung von Flüssigkeitsvolumina an jedem Punkt in einem Behälter ist für viele kommerzielle und industrielle Prozesse von entscheidender Bedeutung. Die Reduzierung der Prozessvariabilität führt zu weniger Abfällen, höherer Qualität und reduzierter Kosten und kann einen großen Unterschied in der Rentabilität für OEMs bewirken. Dies bietet eine Vielzahl von Sensoren der kontinuierlichen Niveau, um eine Vielzahl von Anwendungen anzugehen. Eine solche Technologie ist Ultraschall. Die Ultraschalltechnologie sollte in entlüfteten oder nicht ausgedruckten Anwendungen berücksichtigt werden. Ultrasonische Sensoren arbeiten nach dem Grundprinzip von Schallwellen (mechanische Energie) zur Bestimmung des Materialebens.
Der Sensor gibt einen Hochfrequenzimpuls über dem menschlichen Gehör (20-148 kHz) aus. Der Ultraschallwandler erzeugt im Sendungsmodus eine Hochdruck-Schallwelle (ähnlich wie ein Lautsprecher), der sich an ein Ziel ausbreitet und dann zurück von der Produktoberfläche (Echo) reflektiert. Der Wandler wechselt dann in den Empfängermodus (ähnlich wie ein Mikrofon), um auf die reflektierte Welle (Echo) zu hören. Die reflektierte Welle wird dann in ein elektrisches Signal umgewandelt, das umgewandelt wird, um den Abstand zu einem bestimmten Ziel zu ergeben. Der Änderungsabstand zu einem Ziel wird in eine lineare bis 20 mA -Stromausgabe umgewandelt, um eine kontinuierliche Messung zu ermöglichen. Ultraschallsensoren können einfach vor Ort über Druckknopfprogrammierung oder per PC für verschiedene Anwendungshöhen innerhalb ihres Bereichs programmiert werden.
