PH-8
Piezohannas
PH-8

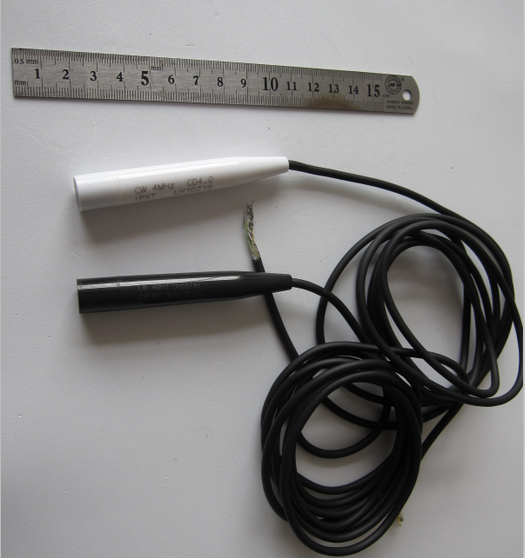

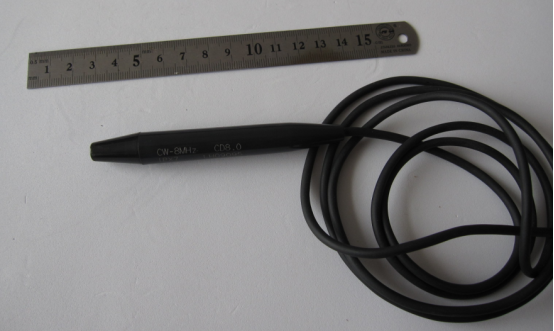

8 MHz TCD Doppler Ultraschalldoppler -Wandler für kraniozervikaler Übergang
Einführung:
Das von uns entwickelte Doppler -Blutmessgerät kann mit einem Blutflusssensor von 2 MHz, 4 MHz, 8 MHz ausgestattet werden, um die unterschiedliche Blutflussrate der Tiefe zu messen. Die Ausgangsschnittstelle besteht aus USB -Anschluss und Eingabe Die Stromversorgung ist Standard -PC -Leistung. Es könnte einige Art von Rohdaten oder die berechneten Daten als VP anbieten. VM, VD, PI, RI, SD, HR. Außerdem könnten wir die Ausgabe als Bitmap -Spektrum anbieten, wenn wir direkt mit Ihrem Laptop oder PC eine Verbindung herstellen.
Technologieparameter:
Modell | PH-2 | PH-4 | PH-8 |
Arbeitsfrequenz | 2 MHz ± 10% | 4MHz ± 10% | 8 MHz ± 10% |
Arbeitsmethode | Pulswelle | Kontinuierliche Welle | Kontinuierliche Welle |
Statische Kapazität | 2900PF ± 20% | Senden: 1500PF ± 20% Empfangen: 1500PF ± 20% | Senden: 500PF ± 20% Empfangen: 500PF ± 20% |
relative Empfindlichkeit | > -9db | > -20db | > -15db |
Relative Bandbreite | ≥ 30% | ≥ 15% | ≥ 20% |
Empfangen von Sendungen gemischt | --- | <-50 dB | <-50 dB |
Hauptgebrauch | Für die Analyse des Gehirnblutflusses | Für die Blutungsanalyse der Karotisarterie | Zur oberflächlichen vaskulären Blutflussanalyse |
1. Hauptinhalt und Anwendungsbereich:
Die technischen Anforderungen legen die wichtigsten technischen Anforderungen des Einheitsimpulswellentyps (PW) und des Dual-Wafer-Trennens fest Continuous Wave Type (CW) Ultraschall -Doppler -Sonden als Grundlage für die technische Inspektion und Bewertung.
2. Referenzstandard:
ZBC41010 -Einheit Impuls - Allgemeine technische Anforderungen und Messmethoden für Echo -Ultraschallwandler.
GB6385 Sicherheitsspezifische Anforderungen von Ultraschalldiagnosegeräten.
3. Begriffe, Symbole:
3.1 Arbeitsfrequenz fo
Die Frequenz entspricht dem Spitzenwert des Doppler-Wandlers und der Frequenzgangkurve, die aus einer Einheit oder einem Sender-Empfänger-Wafer besteht, Einheit: MHz
3.2 Relative Bandbreite △ f/fo
In der Frequenzgangkurve, auf die in 3.1 bezeichnet wird
ΔF / fo = (fh ―fl) / fo╳100 % Einheit % %
3.3 Relative Empfindlichkeit
Die Anzahl der Dezibel im Verhältnis der Signalspannung VT, die auf den über das Sendungswafer an der Ausgangsspannung VR auf dem empfangenden Wafer unter dem angegebenen reflektierenden Ziel angelegten Ziel angewendet wird
MTR = 20Logvr/VT -Einheit DB
(Für einen gepulsten Wandler der Einheit, die Anzahl der Dezibel im Verhältnis von VT zu VR auf demselben Wafer)
3.4 Sendenempfang Signalmischung MC
Die Anzahl der Dezibel im Verhältnis der Signalspannung vt, die auf den emittierenden Wafer auf die Ausgangsspannung VR auf dem Empfangs Wafer angewendet wird, wenn der Wandler entladen wird.
Das heißt: MC = 20Logvr/Vt Unit DB
4. Technische Voraussetzungen:
4.1 PW Ultraschallwandler:
4.1.1 Betriebsfrequenz (FO): 2 MHz ± 0,2 MHz
4.1.2 Statische Kapazität (CO): 2300PF ± 15%
4.1.3 Relative Bandbreite (△ f/fo): ≥ 30%
4.1.4 Relative Empfindlichkeit (MTR): Besser als -8db
4.2 CW Ultraschallwandler (4MHz):
4.2.1 Betriebsfrequenz (FO): 4 MHz ± 0,4 MHz
4.2.2 Statische Kapazität (CO): 1200 PF ± 15% für jede der Übertragung und Empfangen.
4.2.3 Relative Bandbreite (△ f/fo): ≥ 15%
4.2.4 Relative Empfindlichkeit (MTR): Besser als -20 dB
4.2.5 Übertragung und Empfangssignalmischung (MC): <-50 dB
4,3 CW Ultraschallwandler (8 MHz)
4.3.1 Betriebsfrequenz (FO): 8 MHz ± 0,8 MHz
4.3.2 Statische Kapazität (CO): die Übertragungsrezeption ist 500PF ± 15%.
4.3.3 Relative Bandbreite (△ f/fo): ≥ 20%
4.3.4 Relative Empfindlichkeit (MTR): Besser als -15 dB
4.3.5 Übertragung und Empfangssignalmischung (MC): <-50 dB
