650-kHz-Ultraschallwandler für Ultraschall-Durchflussmesser

Anwendung: Ultraschallflussmeter , U -Boot -Bereichs -Finder
Verfügbarkeitsstatus:
Menge:
  • PHW-650-01E

  • Piezohannas

  • PHW-650-01E

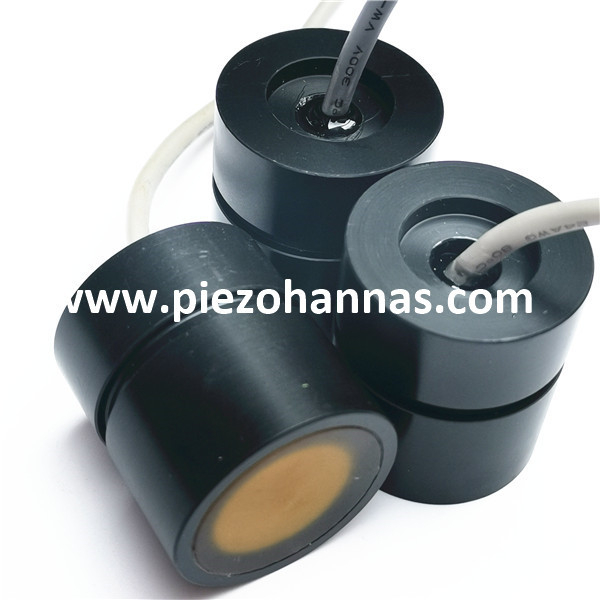

           650 kHz Ultraschallwandler für Ultraschalldurchflussmessgeräte




1. Technische Parameter:


Artikel

Technische Parameter


Name

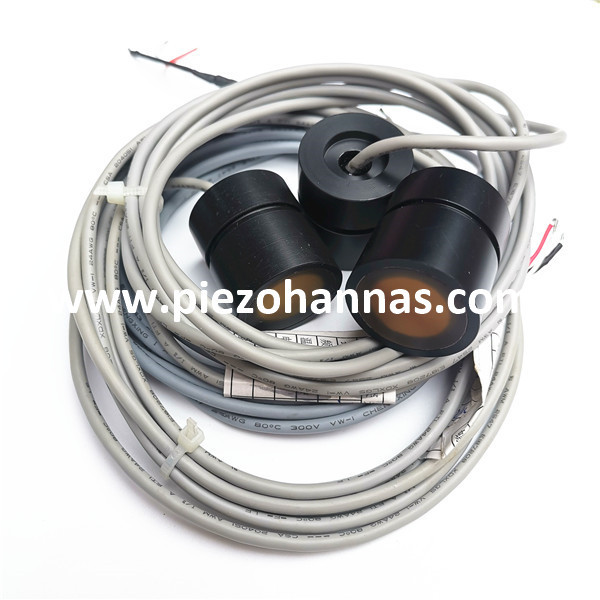

650 kHz  Schlammspiegelwandler



3BF272673077A2F47D4CABAD578CFDBC

Modell

PHW-650-01E

Frequenz

650 kHz±5%

Erkennungsabstand

0.325m

Minimum

Parallele Lmpedanz

75 Ω ± 20

Kapazität

1900PF ± 20@1kHz



Empfindlichkeit

Fahrspannung: 24 VPP 、 Abstand: 0,3 m 、

Echoamplitude: 850 mV

Betriebs

Stromspannung

Gipfel  Stromspannung< 450 VPP

Betriebs

Temperatur

-40+80 ℃

Druck

≤3Kilos oder  0,3 MPa



Winkel

(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 6,8 ° ± 1 ,

Scharfen Winkel: 16,1 ° ± 2

Gehäuse  Material

Pom



Verwendungszweck

Ultraschallflussmeter , U -U -U -U -U -Boot -Reichweite Finder

Installation

Abmessungen

Siehe die Produktstrukturzeichnung

Schutzlevel

IP68

Gewicht

65 g ± 5(Länge: 2m)

Verkabelungsanleitungen

     Rot+, weiß- , schwarz: abgeschirmtes Draht ;

(ohne Temperatursensor standardmäßig)

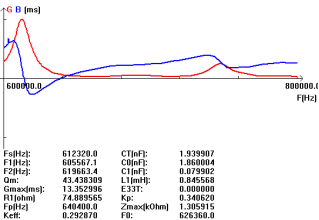

Zulassungskurve

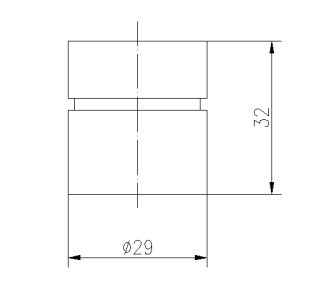

Produktstrukturdiagramm



6obuy66ldi} Tgwuns4%3WM

17fet} 5ocdj` {c1xby358zf

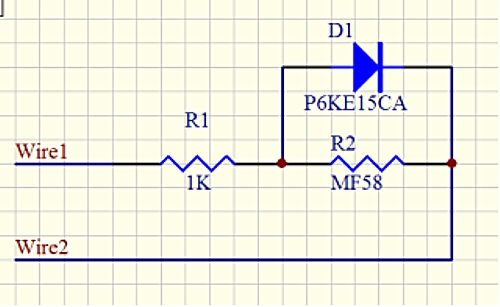

2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms


0RYJG8D (6_Q9XM%86PDG




O3`1PA5YR5%Z5'DQ1R
