PHA-64-05E
Piezohannas
PHA-64-05E
64 kHz Ultraschallwandler für Ultraschallmesser
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 64 kHz Ultraschallwandler e Typ |
| |
Modell | PHA-64-05E | ||
Frequenz | 64 kHz ± 5% | ||
Erkennungsabstand | 0.3～5m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
930PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 900 VPP ， Entfernung: 0,6 m ， Echoamplitude: 300mV | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 8 ° ± 2 ， Scharfen Winkel: 19 ° ± 4 | ||
Gehäuse Material | Abs | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Faden: M38 × 2 | |||
Schutzlevel | IP68 | ||
Gewicht | 69 g ± 5％（ Länge: 20 cm） | ||
Verkabelungsanleitungen | Integrierter Typ: Rot+， Weiß- ， Schwarz: Abschirmungsdraht ；
| ||

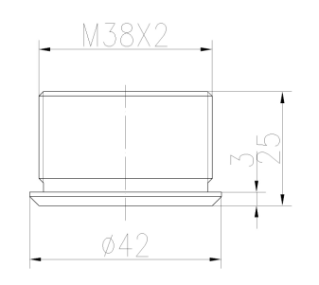

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

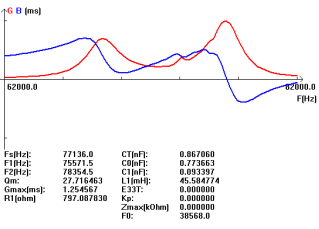

Prüfschemata von Wandler:
Anwendung von Ultraschallmesser:
Das Ultraschall- eben Meter ist Gebraucht zu ständig Monitor eben Kanäle in das Höhe von Flüssigkeit Medien, Schlamm oder Suspensionen in beide offen und abgeschlossen Panzer und Kanäle. Das Messgerät erzeugt das Levelhöhe Information in das bilden von a Signal aktuell 4 zu 20 mA. Das niedriger und Oberer, höher Grenzen von das Messung Angebot kann sein einstellen durch Potentiometer in das elektronisch Einheit von das Messgerät.

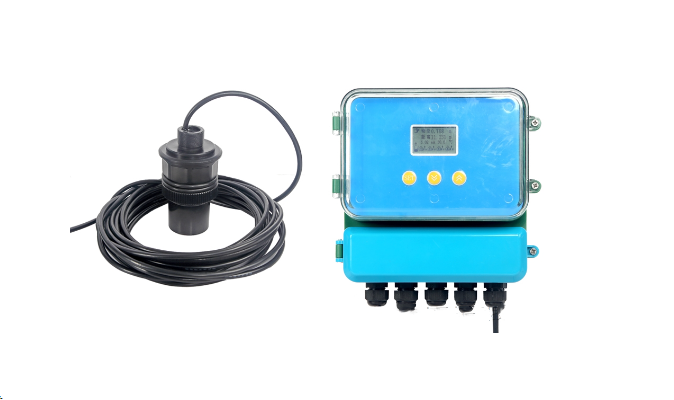

Anwendungsbild:
