PHA-64-05FC-F
Piezohannas
PHA-64-05FC-F
64 kHz Ultraschallpegelwandler für Flüssigkeitsspiegelsensoren

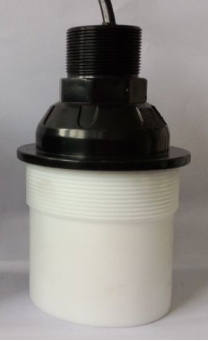

Artikel | Technische Parameter | Bild | |
Name | 64 kHz antikorrosiv Wandler c Typ （Teilt Typen） |
| |
Modell | PHA-64-05FC-F | ||
Frequenz | 64KHz ±5% | ||
Erkennungsabstand | 0.4～5m | ||
Minimum Parallele Lmpedanz | 1700 Ω ± 20％ | ||
Kapazität | 2500PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung： ：800VPP，DistanzE:0,6 m， Echoamplitude：150mv | ||
Betriebs Stromspannung | Gipfel Stromspannung＜ 1500VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 kilos oder 0,3 MPa | ||
Winkel | (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 4 ° ± 2 ， Scharfen Winkel: 10 ° ± 4 | ||
Gehäuse Material | Ptfe
| ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Installation Abmessungen | Der Hebebrübchen：M38 × 1,5，Unten mit Faden :M78 × 2 | ||
Schutzlevel | IP68 | ||
Gewicht | 1160g ± 5％ （（Länge：10 m） | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht）： Rot: Wandler+、 Weiß: Wandler-Blau ， Schwarz: Temperatursensor （MF58） ； getrennter Typ （Drei-Draht） ： Rot: Wandler+、 Blau: Temperatursensor+、 Schwarz: Common Line－ | ||

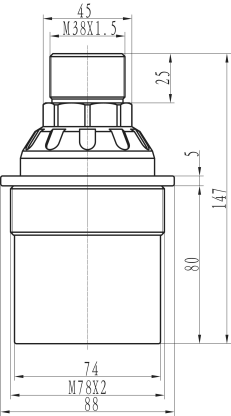

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors:
Split -Typ Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
2. Viertes Kernverdrahtungsanweisungen:
Rot: Wandler +
Gelb: Wandler -
Blau, Schwarz: Temperatursensor +
UltraschallpegeltransduCer -Anwendung:
Eine breite Palette von Level-Sensor-Messsystemen wird zur Bekämpfung der verschiedenen Parameter wie einer breiten Palette von Anwendungen, Anforderungen mit hoher Genauigkeit sowie Anforderungen und Verfahren zur Systeminstallation zur Verfügung gestellt. Messtechnologien werden in verschiedenen Versionen zur Verfügung gestellt, um einen weiten Bereich von Messanforderungen zu befriedigen oder eine bestimmte Anwendung zu beantworten.
Sensoren des Flüssigkeitsspiegels werden als die Sensoren bezeichnet, die zum Erkennen von Flüssigkeitsspiegeln oder Grenzflächen zwischen Flüssigkeiten wie Wasser und Öl oder Feststoffen und Flüssigkeiten verwendet werden. Diese Sensoren können auch als Wandler oder als integrierte Systeme mit Instrumenten- und Kontrollfunktionen definiert werden. Diese Art des Flüssigpegelsensors ist einer der wichtigsten Sensoren und spielt eine wichtige Rolle bei der Vielzahl von Industrie- und Verbraucheranwendungen.
64 kHz Ultraschallpegelwandler für Flüssigkeitsspiegelsensoren
Artikel | Technische Parameter | Bild | |
Name | 64 kHz antikorrosiv Wandler c Typ （Teilt Typen） |
| |
Modell | PHA-64-05FC-F | ||
Frequenz | 64KHz ±5% | ||
Erkennungsabstand | 0.4～5m | ||
Minimum Parallele Lmpedanz | 1700 Ω ± 20％ | ||
Kapazität | 2500PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung： ：800VPP，DistanzE:0,6 m， Echoamplitude：150mv | ||
Betriebs Stromspannung | Gipfel Stromspannung＜ 1500VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 kilos oder 0,3 MPa | ||
Winkel | (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 4 ° ± 2 ， Scharfen Winkel: 10 ° ± 4 | ||
Gehäuse Material | Ptfe
| ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Installation Abmessungen | Der Hebebrübchen：M38 × 1,5，Unten mit Faden :M78 × 2 | ||
Schutzlevel | IP68 | ||
Gewicht | 1160g ± 5％ （（Länge：10 m） | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht）： Rot: Wandler+、 Weiß: Wandler-Blau ， Schwarz: Temperatursensor （MF58） ； getrennter Typ （Drei-Draht） ： Rot: Wandler+、 Blau: Temperatursensor+、 Schwarz: Common Line－ | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors:
Split -Typ Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
2. Viertes Kernverdrahtungsanweisungen:
Rot: Wandler +
Gelb: Wandler -
Blau, Schwarz: Temperatursensor +
UltraschallpegeltransduCer -Anwendung:
Eine breite Palette von Level-Sensor-Messsystemen wird zur Bekämpfung der verschiedenen Parameter wie einer breiten Palette von Anwendungen, Anforderungen mit hoher Genauigkeit sowie Anforderungen und Verfahren zur Systeminstallation zur Verfügung gestellt. Messtechnologien werden in verschiedenen Versionen zur Verfügung gestellt, um einen weiten Bereich von Messanforderungen zu befriedigen oder eine bestimmte Anwendung zu beantworten.
Sensoren des Flüssigkeitsspiegels werden als die Sensoren bezeichnet, die zum Erkennen von Flüssigkeitsspiegeln oder Grenzflächen zwischen Flüssigkeiten wie Wasser und Öl oder Feststoffen und Flüssigkeiten verwendet werden. Diese Sensoren können auch als Wandler oder als integrierte Systeme mit Instrumenten- und Kontrollfunktionen definiert werden. Diese Art des Flüssigpegelsensors ist einer der wichtigsten Sensoren und spielt eine wichtige Rolle bei der Vielzahl von Industrie- und Verbraucheranwendungen.
