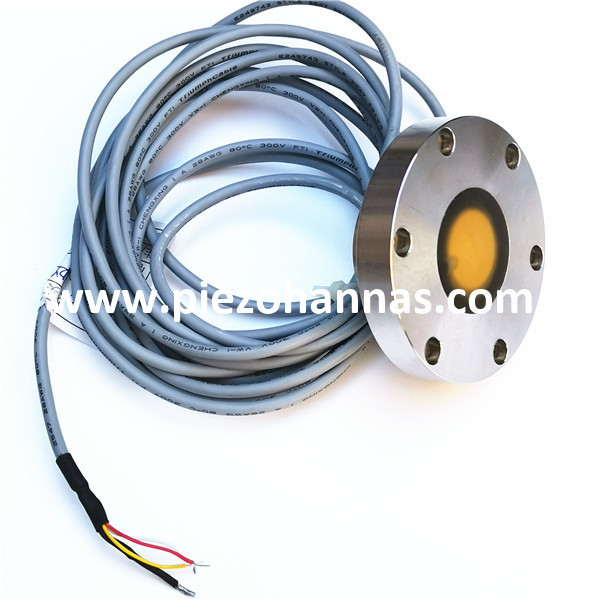

500 KHz Unterwasser-Ultraschallwandler für 10 m Tiefenmessung

Anwendung: Ultraschallbereichs Finder

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHW-500-F
Produktmarke:
Piezohannas
Produktcode:
PHW-500-F

Produktbeschreibung

500 kHz Unterwasser -Ultraschallwandler für die Messung von 10 m Tiefe

1. Technische Parameter:

Artikel	Technische Parameter		Bild
Name	500 khZ Unterwasser -Ultraschall Wandler
Modell	PHW-500-F
Frequenz	500KHz±5%
Erkennungsabstand	0.40～10.0m
Minimum Parallele Lmpedanz	280Ω ± 20％
Kapazität	1200PF ± 20％@1kHz
Empfindlichkeit	Fahrspannung: 24 VPP 、 Abstand: 0,3 m 、 Echoamplitude: 00 mV
Betriebs Stromspannung	Gipfel Stromspannung＜600VPP
Betriebs Temperatur	-10～+50 ℃
Druck	5MPA
Winkel	(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 6,7 ° ± 1 ， Scharfen Winkel: 15,7 ° ± 2
Gehäuse Material	316
Verwendungszweck	U -Boot -Reichweite Finder
Installation Abmessungen	Siehe die Produktstrukturzeichnung
Schutzlevel	IP68
Gewicht	280g ± 5％（Länge: 1m）
Verkabelungsanleitungen	Rot+， schwarz- ， gelb, weiß ： die beiden Pole von MF58 -Thalpose
Zulassungskurve		Produktstrukturdiagramm

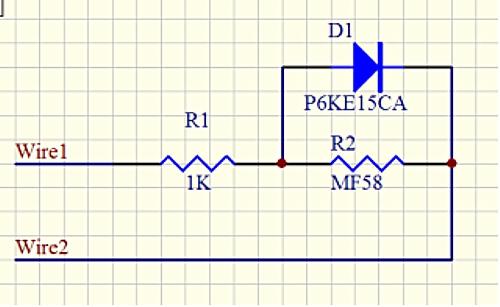

2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
