Produktkategorie

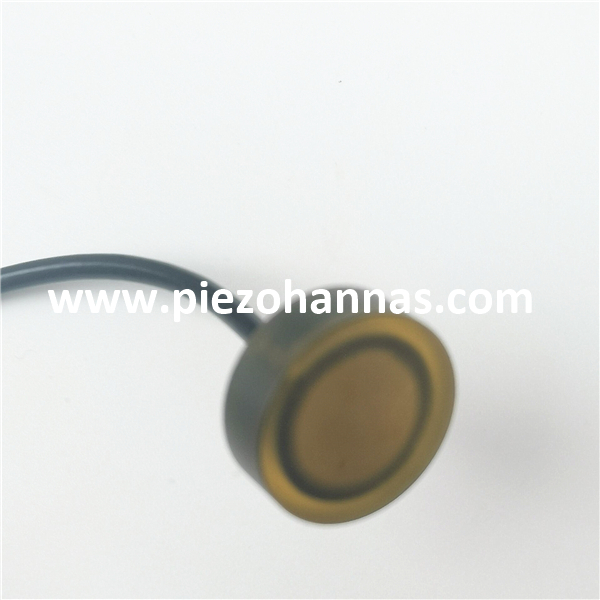

5 MHz Unterwasser-Ultraschallwandler für Akustisches Doppler-Geschwindigkeitsmessgerät ADV

Anwendung: Akustischer Doppler -Velokimeter ， U -Boot -Bereichs -Finder

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHW-5M-01D
Produktmarke:
Piezohannas
Produktcode:
PHW-5M-01D

Produktbeschreibung

5 MHz Unterwasser -Ultraschallwandler für akustische Doppler -Velokimeter -ADV

1. Einführung

Die akustische Doppler-Velocimetrie (ADV) ist so ausgelegt, dass die sofortige Geschwindigkeitskomponenten bei einem einzelnen Punkt mit relativ hoher Frequenz aufzeichnet. Messungen werden durchgeführt, indem die Geschwindigkeit von Partikeln in einem Fernabtastvolumen basierend auf dem Doppler -Verschiebungseffekt gemessen wird.

2. Technische Parameter:

Artikel	Technische Parameter		Bild
Name	5MHz unDerwater Ultraschall Wandler
Modell	PHW-5M-01d
Frequenz	5MHz±5%
Erkennungsabstand	0.01～1m
Minimum Parallele Lmpedanz	Ω ± 20％
Kapazität	PF ± 20％@1kHz
Empfindlichkeit
Betriebs Stromspannung	Gipfel Stromspannung＜ 60VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤3kilos oder 0,3 MPa
Winkel	(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 1,5 ° ± 0,2 ， Scharfen Winkel: 3,4 ° ± 0,5
Gehäuse Material	Verbundwerkstoff
Verwendungszweck	Akustischer Doppler -Velokimeter（Adv），U -Boot -Reichweite Finder
Installation Abmessungen	Siehe die Produktstrukturzeichnung
Schutzlevel	IP68
Gewicht	6.7g（Länge: 25 cm）
Verkabelungsanleitungen	Rot+， weiß- ， schwarz: abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig）
Zulassungskurve		Produktstrukturdiagramm
		$Ui {dk $ 8ttp%q%kda) _ala $ h$

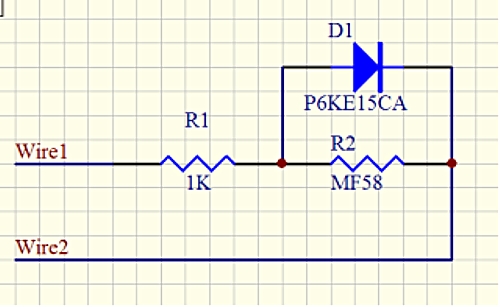

3. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms

0RYJG8D (6_Q9XM%86PDG

5MHz Adv Ultraschallwandler 5 MHz Unterwasser -Ultraschallwandler Ultraschallwandler für akustische Doppler -Velokimeter akustischer Doppler -Velokimeter -Wandler akustischer Doppler -Velokimeter -Sensor 5 MHz akustischer Doppler -Velokimeter -Wandler Ultraschallsensor für akustisches Doppler -Velokimeter Wandler für den akustischen Doppler -Velokimeter 5 MHz Ultraschalltiefenwandler Unterwasser 5 MHz Adv Ultraschall akustischer Wandler
