PHQ40-1
Piezohannas
PHQ40-1
40 -kHz Piezo -Ultraschallwandler für die Entfernungsmessung
Technische Parameter:
Modell | PHQ40-1 |
Center Resonant Frequenz (KHz) | 40 kHz ± 4% |
Frequenzbandbreite | 3kHz |
Integrierte Empfindlichkeit (0 DB = 300 Vp-p) ；Zeitraum：50 ；Distanz：1,0 m |
-70db min |
Erkennungsabstand | 0,4—10M |
Tote Winkel | ＜ 0,4M |
Startwinkelstrahl （-3 dB Vollwinkel） | 14 ± 2 ° |
Elektrostatische Kapazität | 3000PF ± 20% |
Minimale parallele Impedanz | 180 Ω ± 30% |
Maximale Arbeitsspannung (Impuls - 2% Dienstzyklus) | ＜ 1500V |
Betriebstemperatur | -20 ～ 70 ℃ |
Schutzlevel | IP65 |
Fallmaterial | Absoder PVDF |

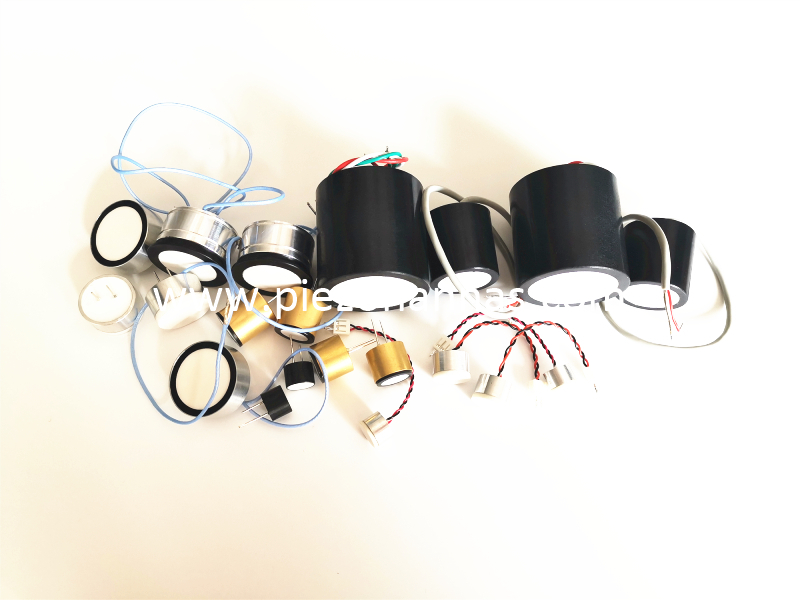

Foto:
Umrissdimension:
Frequenzresistenzkurve：
Frequenz-Phasenwinkel Kurve：
Sensitivitätstest:
Übertragungsspannung: 300 VP-P; Periode: 50; Entfernung: 1,5 m
DIrektivität Kurve：
Charakteristisch:
● Festpackung (ABS oder Aluminiumlegierungschale)
● Installation zweckmäßig (M20 * 1,5 Schraube)
Anwendung:
● Positionsposition
● Ansatzmessung
● Verkehrsmessung
● Hindernisse vermeiden
