PHA-40-12PB
Piezohannas
PHA-40-12PB

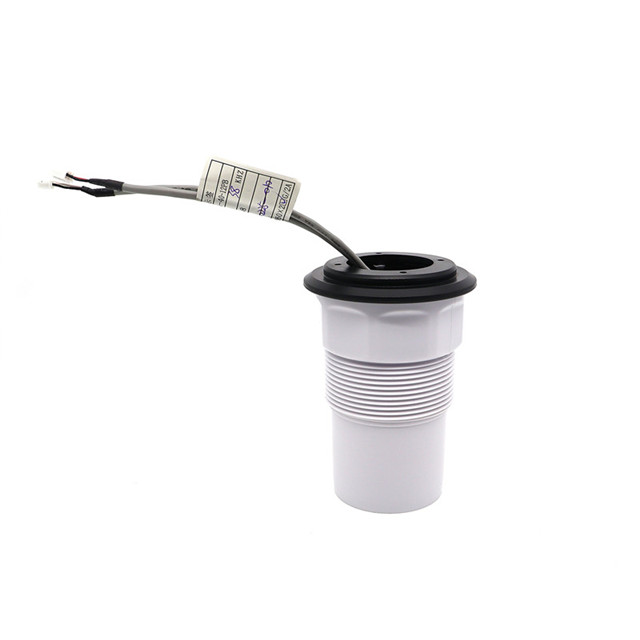

40 kHz Hochleistungs -Ultraschallwandler für Pegelsensor
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 40 kHz Anti-Korrosions-Wandler Pb Typ |
| |
Modell | PHA-40-12PB | ||
Frequenz | 40 kHz ± 5% | ||
Erkennungsabstand | 0,5 ～ 12 m | ||
Minimum Parallele Lmpedanz | 320 € ± 20 ％ | ||
3400PF ± 20 ％ @1kHz | |||
Empfindlichkeit | Fahrspannung：700 VPP ， Abstand: 0,6 m ， Echoamplitude: 530mV | ||
Gipfel Stromspannung＜1500VPP | |||
-40 ～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Pom 、 pvdf Physische Siegel | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Unten mit Faden: M60 × 2 oder g2a | |||
Schutzlevel | IP68 | ||
Gewicht | 480 g ± 5 ％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker（3Pin, 2,54 mm Terminal） ：Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Verbinder（3pIn 2,0 mm Terminal）： Weiß, Schwarz: Temperatursensor （MF58） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors:
Kabelbefehl integrierter Typ: :
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Ultraschallpegelsensoranwendung:
Die Messung von Ultraschallebene ist eine sehr kostengünstige Lösung für die Kurz- und Langstreckenmessung, selbst unter schwierigen Umgebungsbedingungen wie Vibrationen und Staub. Die Messung der Ultraschallebene ist eine nicht kontaktierende Technologie, die in zahlreichen Industriegebieten verwendet wird, um das Niveau von Flüssigkeiten, Schlämmen und Feststoffen zu überwachen und zu kontrollieren.Ultraschall- / Pegelsensoren messen die Entfernung unter Verwendung von Ultraschallwellen. Der Sensorkopf emittiert eine Ultraschallwelle und empfängt die Welle, die vom Ziel reflektiert wird. Ultraschall- / Pegelsensoren messen den Abstand zum Ziel, indem die Zeit zwischen Emission und Empfang misst.
40 kHz Hochleistungs -Ultraschallwandler für Pegelsensor
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 40 kHz Anti-Korrosions-Wandler Pb Typ |
| |
Modell | PHA-40-12PB | ||
Frequenz | 40 kHz ± 5% | ||
Erkennungsabstand | 0,5 ～ 12 m | ||
Minimum Parallele Lmpedanz | 320 € ± 20 ％ | ||
3400PF ± 20 ％ @1kHz | |||
Empfindlichkeit | Fahrspannung：700 VPP ， Abstand: 0,6 m ， Echoamplitude: 530mV | ||
Gipfel Stromspannung＜1500VPP | |||
-40 ～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Pom 、 pvdf Physische Siegel | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Unten mit Faden: M60 × 2 oder g2a | |||
Schutzlevel | IP68 | ||
Gewicht | 480 g ± 5 ％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker（3Pin, 2,54 mm Terminal） ：Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Verbinder（3pIn 2,0 mm Terminal）： Weiß, Schwarz: Temperatursensor （MF58） | ||

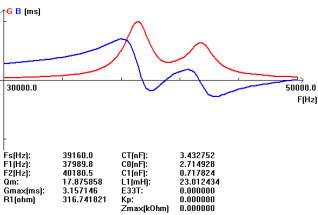

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors:
Kabelbefehl integrierter Typ: :
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Ultraschallpegelsensoranwendung:
Die Messung von Ultraschallebene ist eine sehr kostengünstige Lösung für die Kurz- und Langstreckenmessung, selbst unter schwierigen Umgebungsbedingungen wie Vibrationen und Staub. Die Messung der Ultraschallebene ist eine nicht kontaktierende Technologie, die in zahlreichen Industriegebieten verwendet wird, um das Niveau von Flüssigkeiten, Schlämmen und Feststoffen zu überwachen und zu kontrollieren.Ultraschall- / Pegelsensoren messen die Entfernung unter Verwendung von Ultraschallwellen. Der Sensorkopf emittiert eine Ultraschallwelle und empfängt die Welle, die vom Ziel reflektiert wird. Ultraschall- / Pegelsensoren messen den Abstand zum Ziel, indem die Zeit zwischen Emission und Empfang misst.
