PHW-35-G
Piezohannas
PHW-35-G

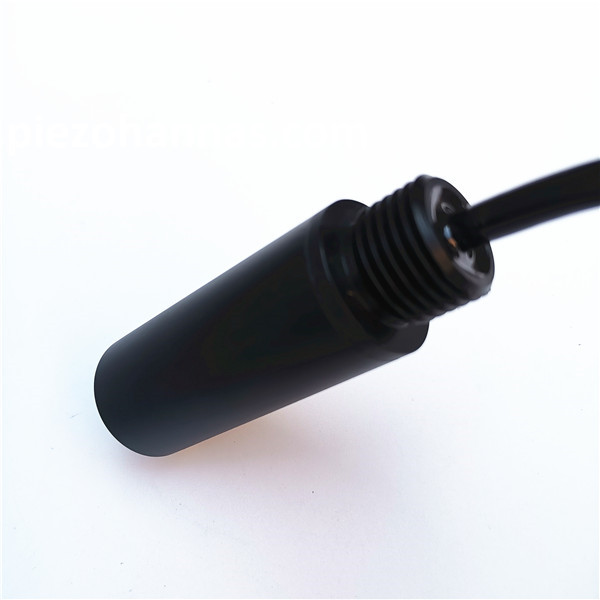

35 kHz Unterwasser -Ultraschallwandler für Ultraschallflussmeter
Anwendung:
Ultraschallflussmeter
U -Boot -Reichweite Finder
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 35 kHz Horizonal Nichtrichtungs Unterwasser akustischer Wandler |
| |
Modell | PHW-35-G | ||
Frequenz | 35 kHz ± 5% | ||
Erkennungsabstand | 500 m | ||
Minimale parallele Lmpedanz | Ω ± 20％ | ||
Kapazität | 20000pf ± 20％@1kHz | ||
Empfindlichkeit | |||
Betriebs Stromspannung | Gipfel Spannung ＜ VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤3 Kilo oder 0,3 MPa | ||
Winkel | Horizonal Nichtrichtungs | ||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter，U -Boot -Reichweite Finder | ||

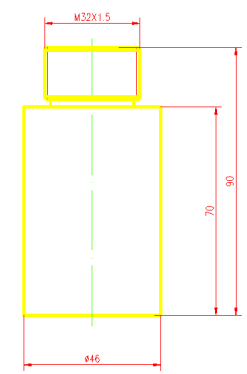

Installation Abmessungen | Überprüfen Sie das Produktstrukturdiagramm unten | ||
Schutzlevel | IP68 | ||
Gewicht | 205 g ± 5％ （（Länge: 2m） | ||
Verkabelungsanleitungen | Integriert Schnittstelle：Rot:Wandler+，Weiß: Wandler-,, Schwarz: Schützer Draht， （（ohne Temperatursensor） | ||

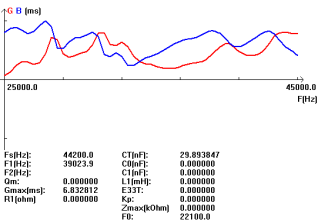

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschall -Flussmesser -Arbeitsprinzip
Eine Ultraschallströmungsmesserkonstruktion kann durch Verwendung von Upstream- und Downstream -Wandlern, Sensorrohren und Reflektor durchgeführt werden. Das Arbeitsprinzip des Ultraschallströmungsmessers ist, dass Schallwellen die Geschwindigkeit einer Flüssigkeit in einem Rohr auflösen. Es gibt zwei Bedingungen im Rohr wie kein Fluss und Fluss. Im ersten Zustand werden die Frequenzen von Ultraschallwellen in ein Rohr übertragen und ihre Indikationen aus der Flüssigkeit sind ähnlich. Im zweiten Zustand ist die Frequenz der reflektierten Welle aufgrund des Doppler -Effekts unterschiedlich.
