300-kHz-Ultraschallwandlersensor für Kurzstreckenmessungen

300 kHz | 16 ° | 0,10 ～ 0,5 m | Wird für Ultraschallabstandssensor, Diastimeter, Gasstrommeter, Ultraschall-Flüssigkeitsspiegelsensor, Ultraschallbereichsfinder, Ultraschallsensor für nicht kontakte Erkennungsobjekte usw. verwendet.

Über den Ultraschall -Abstandswandler können wir 14 kHz 22 kHz 40 kHz 50 kHz 75 kHz 80 kHz 125 kHz 200 kHz 300 kHz 400 kHz anbieten, was die Resonanzfrequenz als die Resonanzfrequenz anbieten kann, können wir auch die Anpassung an die Anpassung anpassen.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHA-300-050A
Produktmarke:
Piezohannas
Produktcode:
PHA-300-050A

Produktbeschreibung

300 kHz Ultraschallwandler für kurze Entfernungsmessung

Artikel	Technische Parameter		Bild
Name	300KHz Ultraschallwandler
Modell	PHA-300-050A
Frequenz	300 kHz ±5%
Erkennungsabstand	0.10～0,5 m
Minimum Parallele Lmpedanz	1500 Ω ± 20％
Kapazität	350PF ± 20％@1kHz
Empfindlichkeit	Fahrspannung：750 VPP，Distanze0,3 m， Echoamplitude 3MV
Betriebs Stromspannung	Gipfel Spannung ＜ 1000 VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤ 3 kilos oder 0,3 MPa
Winkel	(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7 ° ± 2 ， Scharfer Winkel :: 16 ° ± 4
Gehäuse Material	Pom
Verwendungszweck	Ultraschallwandler，Diastimeter，Gasflussmesser
Installation Abmessungen	10 mm
Schutzlevel	IP68
Gewicht	5g ± 5％（ Länge: 20 cm）
Verkabelungsanleitungen	Integrierte Schnittstelle：Rot+，Weiß-，Schwarz: Schützer Draht （ Ursprünglich : ohne Temperatursensor）

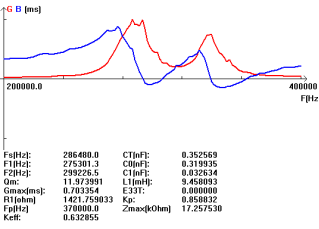

Zulassungskurve		Produktstrukturdiagramm

Blockdiagramm des Ultraschallwandlers :

0RYJG8D (6_Q9XM%86PDG

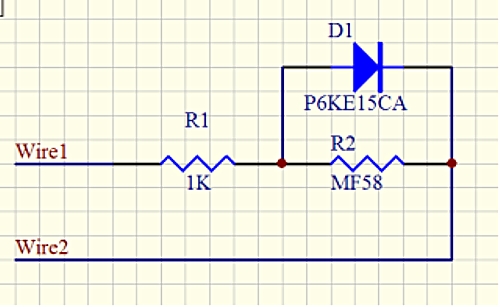

Schematisches Diagramm des Temperatursensors:

O3`1PA5YR5%Z5'DQ1R

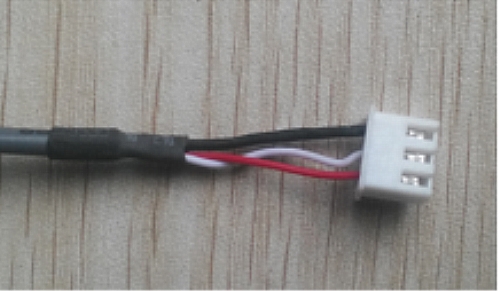

Integriert Geben Sie die Kabelanweisung ein:

1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)

Rot: Wandler +

Weiß: Wandler -

Schwarz: Abschirmung
