300 kHz Ultraschall -Schlammspiegel -Wandler für Ultraschallschlamm -Messgerät
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 300 kHz Schlammspiegelwandler |
| |
Modell | PHW-300-NA | ||
Frequenz | 350 kHz ± 5% | ||
Erkennungsabstand | 0.3~50 m | ||
Minimum Parallele Lmpedanz | 27Ω ± 20% | ||
6800PF ± 20%@1kHz | |||
Empfindlichkeit | Fahrspannung: 24 VPP 、 Abstand: 0,3 m 、 Echoamplitude: 3.0 V | ||
Gipfel Stromspannung< 900VPP | |||
-40~+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 4,6 ° ± 1 , Scharfen Winkel: 10,8 ° ± 2 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Erkennung von Schlamm | ||

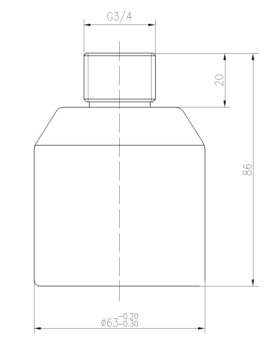

Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 750 g ± 5% ((Länge:10 m) | ||
Verkabelungsanleitungen | (drei Zeilen): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: öffentliche Linie; | ||

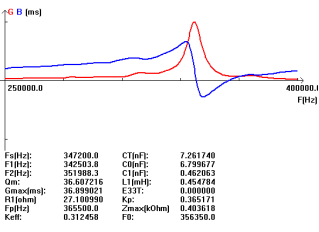

Zulassungskurve | Produktstrukturdiagramm | ||
|
2. Blockdiagramm von Ultraschall Wandler :
3.Split Typ Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
2. Viertes Kernverdrahtungsanweisungen:
Rot: Wandler +
Gelb: Wandler -
Blau, Schwarz: Temperatursensor +
Anwendungvon Ultraschall -Schlammspiegelmesser
