PHW-28-G
Piezohannas
PHW-28-G

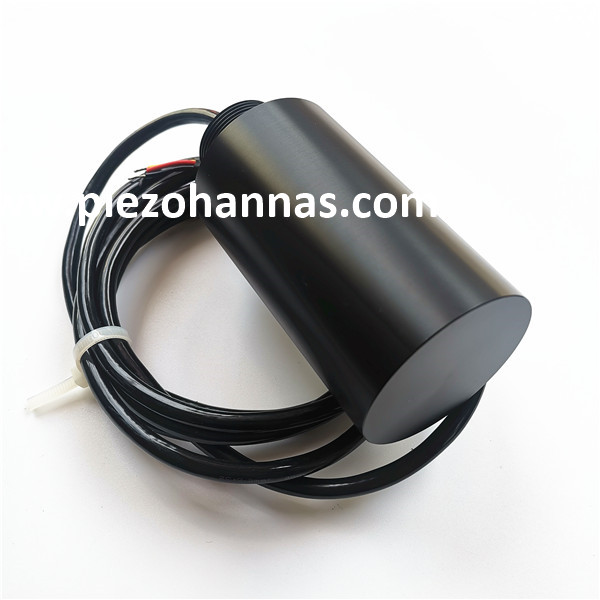

30 kHz horizonal-polarisierter Ultraschallströmungsmeter-Wandler für Ultraschallflusssensor
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 28kHz Horizonal-polarisierte Nicht-Richtung zylindrischer Unterwasserschallwandler |
| |
Modell | PHW-28-G | ||
Frequenz | 28 kHz ± 5% | ||
Erkennungsabstand | 500 m | ||
Minimum Parallele Lmpedanz | 300 Ω ± 20％ | ||
21000PF ± 20％@1kHz | |||
Empfindlichkeit
| |||
Gipfel Stromspannung＜ VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
Horizonal-polarisierte Nicht-Richtung | |||
Gehäuse Material
| Pom | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
| Siehe die Produktstrukturzeichnung | ||
Schutzlevel | IP68 | ||
Gewicht | 340g ± 5％（Länge: 2m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz-, abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

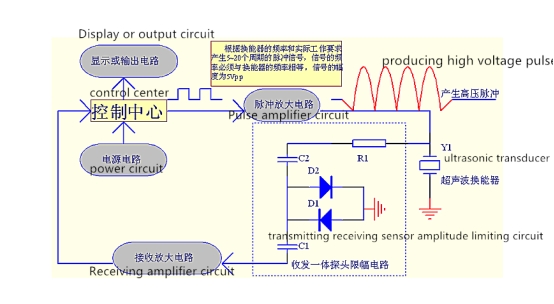

2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
Ultraschalldurchflussmesseranwendung:
Eine Ultraschallströmungsmesserkonstruktion kann durch Verwendung von Upstream- und Downstream -Wandlern, Sensorrohren und Reflektor durchgeführt werden. Das Arbeitsprinzip des Ultraschallströmungsmessers ist, dass Schallwellen die Geschwindigkeit einer Flüssigkeit in einem Rohr auflösen. Es gibt zwei Bedingungen im Rohr wie kein Fluss und Fluss. Im ersten Zustand werden die Frequenzen von Ultraschallwellen in ein Rohr übertragen und ihre Indikationen aus der Flüssigkeit sind ähnlich. Im zweiten Zustand ist die Frequenz der reflektierten Welle aufgrund des Doppler -Effekts unterschiedlich.
Wenn die Flüssigkeit schnell im Rohr fließt, kann die Frequenzverschiebung linear erhöht werden. Der Sender verarbeitet die Signale aus der Welle und ihre Reflexionen bestimmen die Durchflussrate. Transitzeitmesser übertragen und empfangen Ultraschallwellen in beide Richtungen innerhalb des Rohrs. Bei Bedingungen ohne Fluss ist die Zeit, die zwischen den Wandlern zwischen Upstream und Downstream zwischen den Wandlern fließt. Unter diesen beiden fließenden Bedingungen fließt die Welle am Upstream mit geringerer Geschwindigkeit als die stromabwärts gelegene Welle. Wenn die Flüssigkeit schneller fließt, erhöht die Unterscheidung zwischen den UP- und Downstream -Zeiten. Die Zeiten der stromaufwärts und nachgeschalteten Zeit des Senders, um die Durchflussrate zu entscheiden.
30 kHz horizonal-polarisierter Ultraschallströmungsmeter-Wandler für Ultraschallflusssensor
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 28kHz Horizonal-polarisierte Nicht-Richtung zylindrischer Unterwasserschallwandler |
| |
Modell | PHW-28-G | ||
Frequenz | 28 kHz ± 5% | ||
Erkennungsabstand | 500 m | ||
Minimum Parallele Lmpedanz | 300 Ω ± 20％ | ||
21000PF ± 20％@1kHz | |||
Empfindlichkeit
| |||
Gipfel Stromspannung＜ VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
Horizonal-polarisierte Nicht-Richtung | |||
Gehäuse Material
| Pom | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
| Siehe die Produktstrukturzeichnung | ||
Schutzlevel | IP68 | ||
Gewicht | 340g ± 5％（Länge: 2m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz-, abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
Ultraschalldurchflussmesseranwendung:
Eine Ultraschallströmungsmesserkonstruktion kann durch Verwendung von Upstream- und Downstream -Wandlern, Sensorrohren und Reflektor durchgeführt werden. Das Arbeitsprinzip des Ultraschallströmungsmessers ist, dass Schallwellen die Geschwindigkeit einer Flüssigkeit in einem Rohr auflösen. Es gibt zwei Bedingungen im Rohr wie kein Fluss und Fluss. Im ersten Zustand werden die Frequenzen von Ultraschallwellen in ein Rohr übertragen und ihre Indikationen aus der Flüssigkeit sind ähnlich. Im zweiten Zustand ist die Frequenz der reflektierten Welle aufgrund des Doppler -Effekts unterschiedlich.
Wenn die Flüssigkeit schnell im Rohr fließt, kann die Frequenzverschiebung linear erhöht werden. Der Sender verarbeitet die Signale aus der Welle und ihre Reflexionen bestimmen die Durchflussrate. Transitzeitmesser übertragen und empfangen Ultraschallwellen in beide Richtungen innerhalb des Rohrs. Bei Bedingungen ohne Fluss ist die Zeit, die zwischen den Wandlern zwischen Upstream und Downstream zwischen den Wandlern fließt. Unter diesen beiden fließenden Bedingungen fließt die Welle am Upstream mit geringerer Geschwindigkeit als die stromabwärts gelegene Welle. Wenn die Flüssigkeit schneller fließt, erhöht die Unterscheidung zwischen den UP- und Downstream -Zeiten. Die Zeiten der stromaufwärts und nachgeschalteten Zeit des Senders, um die Durchflussrate zu entscheiden.
