PHW-33
Piezohannas
PHW-33

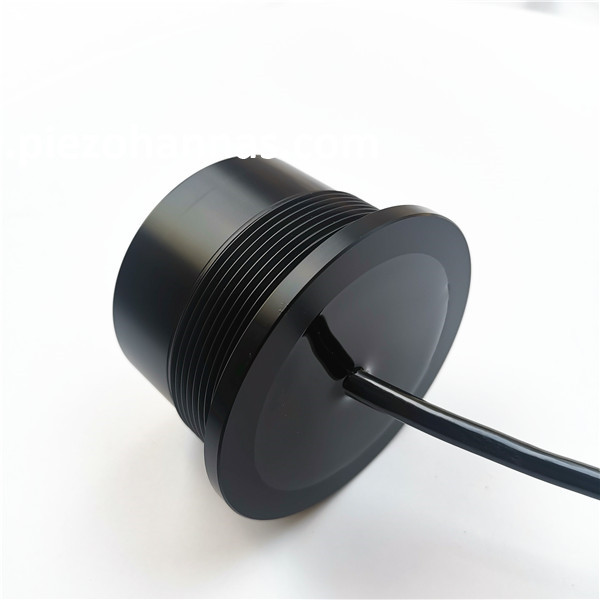

30 -kHz -Ultraschall -Wandlerströmungsmessung für Ultraschalldurchflussmeter
Technische Parameter | Bild | ||
Name | 33 kHzUnterwasser -Ultraschallwandler |
| |
Modell | PHW-33 | ||
Frequenz | 33 kHz ± 3 kHz | ||
Erkennungsabstand | 3～500 m | ||
Minimale parallele Lmpedanz | 300 Ω ± 20％ | ||
4500PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung:24 VPP、Distanz:0,3 m、 Echoamplitude: 500 mV | ||
Gipfel Stromspannung＜700VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 38 ° ± 3 ， Scharfer Winkel: 104 ° ± 4 | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter, U -Boot -Bereichs -Finder | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 370g ± 5％ （（Länge：2m） | ||
Verkabelungsanleitungen | Rot:Wandler+， Weiß:Wandler-, Schwarz: Schützer Draht （ Temperatursensor ist optional ) | ||
Zulassungskurve | PRODUCTSTRÄREDiagram | ||
|  | ||
Ultraschalldurchflussmesseranwendung:
Ein Ultraschallflussmesser kann als ein Messgerät definiert werden, mit dem die Flüssigkeitsgeschwindigkeit mit Ultraschall messen wird, um das Volumen des Flüssigkeitsflusss zu analysieren. Dies ist ein volumetrisches Durchflussmesser, das Blasen- oder Minutenpartikel innerhalb des flüssigen Flusses benötigt. Diese Messgeräte sind in den Anwendungen von Abwasser geeignet, arbeiten jedoch nicht mit Trinken/Destill -Wasser. Daher ist diese Art von Durchflussmesser ideal für die Anwendungen, wo immer chemische Kompatibilität, geringer Wartung und niedriger Druckabfall erforderlich sind.
