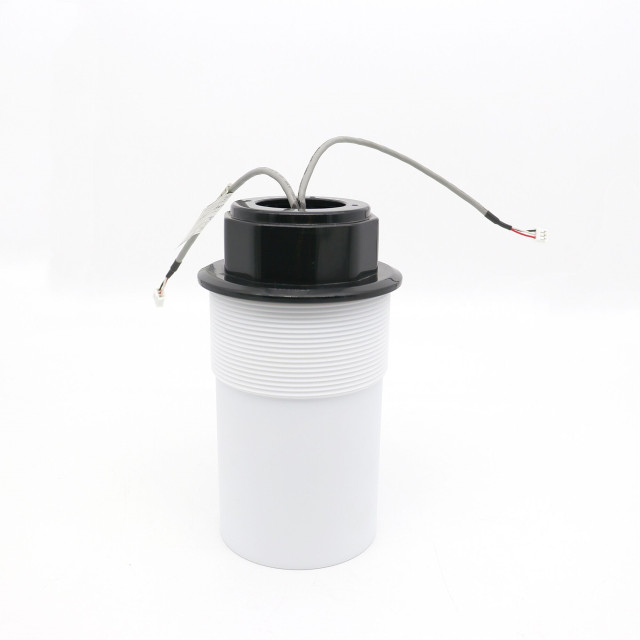

25-kHz-Langstrecken-Ultraschallwandler zur Entfernungsmessung

Über den Ultraschall -Abstandswandler können wir einen Wandler anbieten, der 1 m, 3m, 4m, 5m, 8m, 12m, 20 m, 30 m, 50 m erkennen kann.
Verfügbarkeitsstatus:
Menge:
  • PHA-25-20C

  • Piezohannas

  • PHA-25-20C

 25 kHz Langstrecken -Ultraschallwandler für die Entfernungsmessung



Artikel

Technische Parameter




Name

Ultraschallwandler

Langstreckenmessung 20 Meter

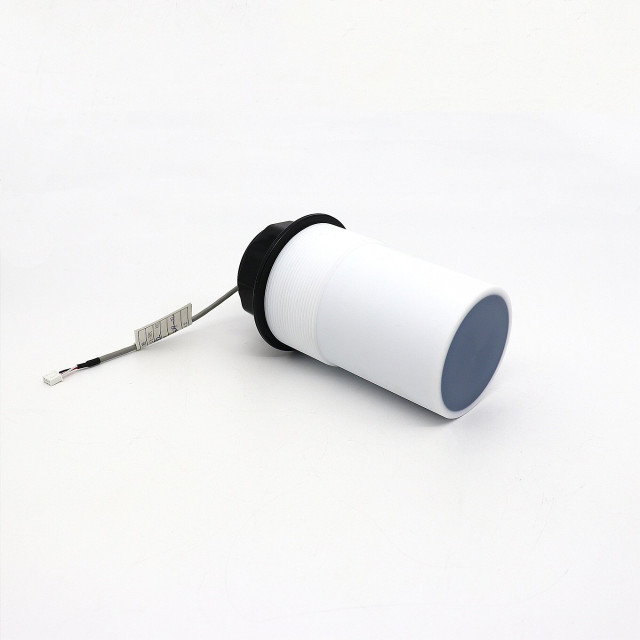

Ultraschallwandler mit Langstrecken mit Schaltungsantriebsschematik (2)

Modell

PD-25-D20C

Frequenz

25 kHz ± 1,5 kHz

Erkennungsabstand

0.820m

Minimale parallele Lmpedanz



470 Ω ± 20

Kapazität

12700PF ± 20@1kHz



Kapazität

Fahrspannung600VPP

Entfernung: 0,6 m

Echoamplitude 320mv

Betriebs

Stromspannung

Gipfel  Stromspannung1500VPP

Betriebs

Temperatur

-40+80 ℃

Druck

≤ 3 Kilo oder 0,3 MPa



Winkel

(Strahlbreite) Halbkraftstrahlbreite

@-3db: 11 ° ± 2

Scharfen Winkel: 25 ° ± 4

Wohnmaterial

Unter dem Umgebung von schwach Säure und schwach Base(PC



Verwendungszweck

Ultraschall  eben  Messgerät,

Überwachung,Crashdosiger,

Sicherheit

Installation

Abmessungen

der Grund vonschrauben  Faden M78 × 2

Schutzlevel

IP68

Gewicht

1220g ± 5Länge10 m

Verdrahtung

Anweisungen

Integriert: Schnittstelle3Pin, 2,54 mm Klemme) :Rot:Wandler+Weiß:Wandler-

Schwarz: Schützer Draht

Schnittstelle3Pin, 2,0 mm Klemme) :Rot, schwarz: TemperaturSensor KabelMF58) ; ;

Zulassungskurve

Produktstrukturdiagramm
