PH22F0830
Piezohannas
PH22F0830
22 kHz Ultraschallsensor zur Messung der Abstand in der Luft
Einführung:
PH22F0830 Der Ultraschallsensor hat die Funktionen von Sender und Empfänger. Es handelt sich um einen Langstreckentyp, der im Allgemeinen für Ultraschallbereichsfinder, Ultraschallsensor für nichtkontakte Erkennungsobjekte, Ultraschalldistanzsensor, Ultraschall-Sensor auf Flüssigkeitsebene usw. verwendet werden kann. Wenn Sie Fragen zu anderen Anwendungen haben, kontaktieren Sie uns bitte für Details.
Technische Parameter:
Modell | PH22F0830 |
Center Resonant Frequenz (KHz) | 22 kHz ± 2,0 kHz |
Bandbreite | 2,0 kHz |
Erkennungsabstand | 0.6~ 30 m |
Tote Winkel | <0,8 m |
Startwinkelstrahl (-6 dB Vollwinkel) | 15 ± 2 ° |
Empfindlich | -60db min |
Elektrostatische Kapazität | 5000PF ± 20% |
Minimale parallele Impedanz | 300 under ± 30% |
Maximale Arbeitsspannung (Impuls - 2% Dienstzyklus) | 4000VP-P |
Betriebstemperatur | -20 ~ 70 ℃ |
Lagertemperatur | -40 ~ 85 ℃ |
Schutzlevel | IP68 |
Größe (Durchmesser * Höhe, mm) | φ105x175 |
Installation | Mit Schraube befestigt |
Fallmaterial | PVC+F4 |
Kabellänge | 3 m (kann angepasst werden) |
Gewicht | 2,5 kg |

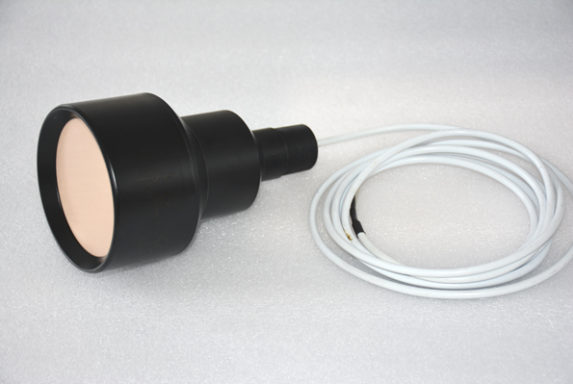

Foto:

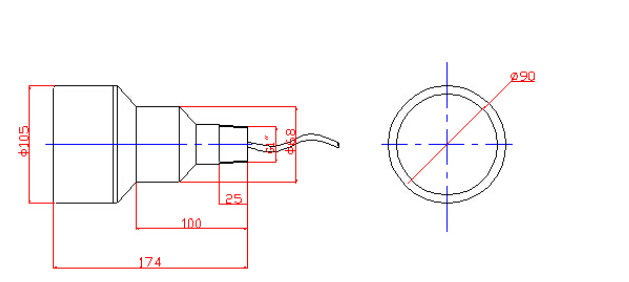

Umrissdimension:

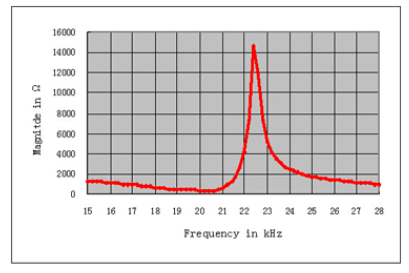

Frequenzresistenzkurve：

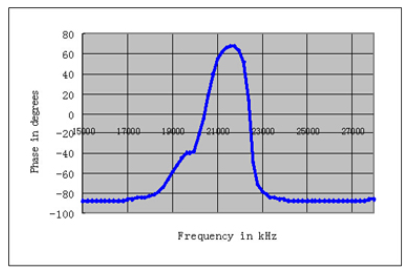

Frequenz-Phasenwinkel Kurve：

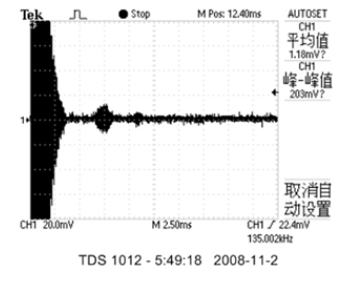

Sensitivitätstest:
Spannung übertragen:200VP-P; Zeitraum:10; Entfernung: 1m

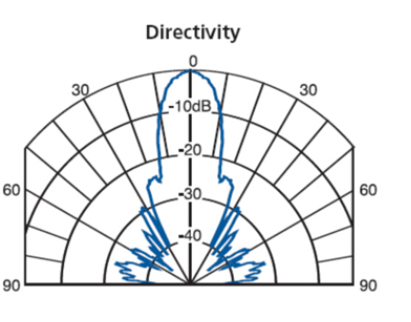

DIrektivität Kurve：
Merkmale von Ultraschallsensoren:
1.Small Größe und leichtes Gewicht
2. Hohe Empfindlichkeit und hoher Schalldruck
3. Low Power -Verbrauch
4. Hochzuverlässige Zuverlässigkeit
Charakteristisch:
Festpackung (ABS oder Aluminiumlegierungschale)
Anwendung:
lokalisieren
Durchflussmessung
Annäherungsmessung
Verkehrsmessung
Obstruktion entkommen
Roboter
