PHA-200-01G
Piezohannas
PHA-200-01G
200 kHz Ultraschallwandler für die Messung von Gasfluss
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschall- Wandler |
| |
Modell | PHA-200-01G | ||
Frequenz | 200 kHz ±5% | ||
Erkennungsabstand | 0.10~1,5 m | ||
Minimum Parallele Lmpedanz | 900 Ω ± 20% | ||
600PF ± 20%@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung<1000 VPP | |||
-40~+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db: 6 ° ± 2, Spitzer Winkel:16 ° ± 4 | ||
Gehäuse Material | rostfreier Stahl | ||
Verwendungszweck | Ultraschallgasströmungsmesser | ||
Faden:M18*1,5 | |||
Schutzlevel | IP68 | ||
Gewicht | |||
Verkabelungsanleitungen | integratED -Typ:Verbinder:Rot+,Weiß-,Schwarz: Schützer Draht; TEMP -Sensor ist optional | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
|

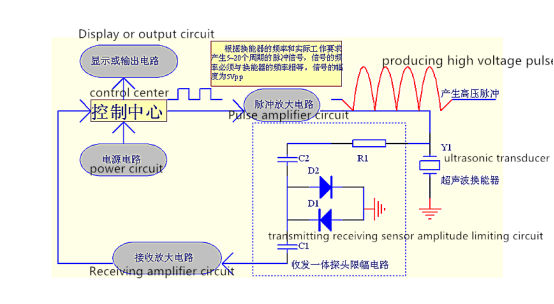

Blockdiagramm vonUltraschallwandler :

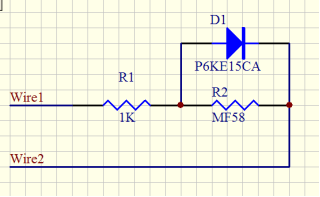

Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
