PHA-200-01GX
Piezohannas
PHA-200-01GX

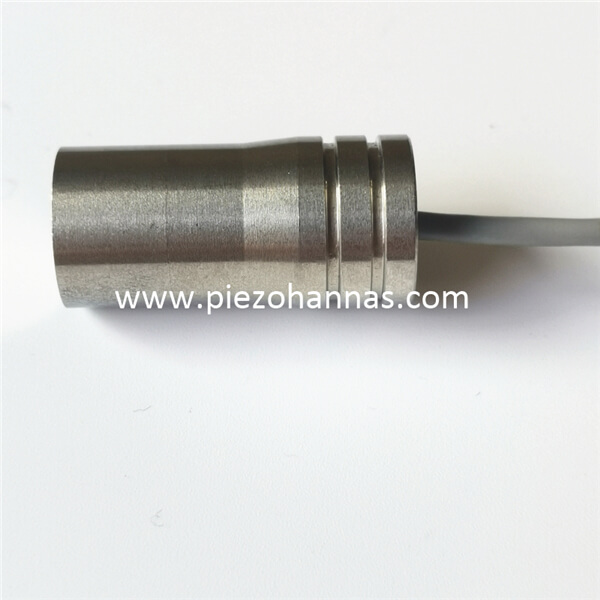

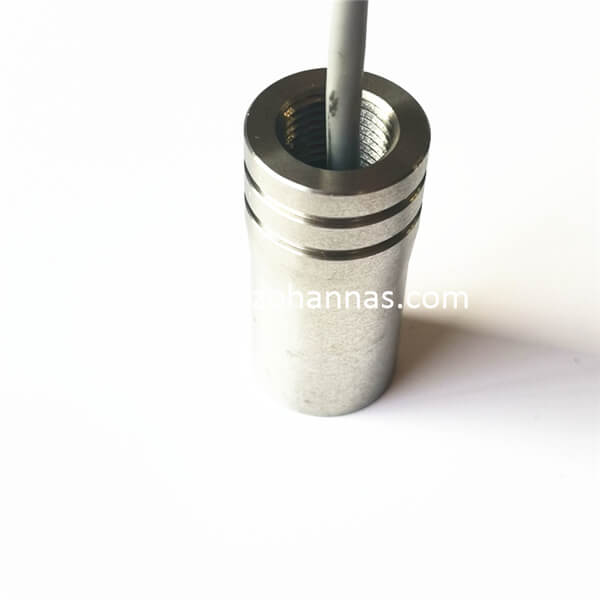

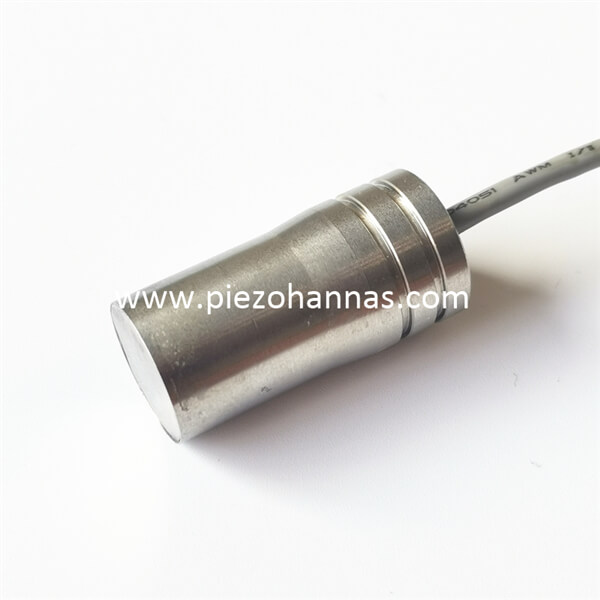

200 -kHz -Titan -Legierungs -Ultraschallwandler für Gasflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01G1X | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 960 Ω ± 20％ | ||
380PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Distanz: 0,3 m， Echoamplitude：35mv | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 6 ° ± 2， Scharfen Winkel: 16 ° ± 4 | ||
Gehäuse Material | Titanlegierung | ||
Verwendungszweck | Ultraschallgasströmungsmesser | ||
Thread: M18*1.5 | |||
Schutzlevel | IP68 | ||
Gewicht | |||
Verkabelungsanleitungen | integrierter Typ:Verbinder：Rot+， weiß- ，Schwarz: Schützer Draht； | ||

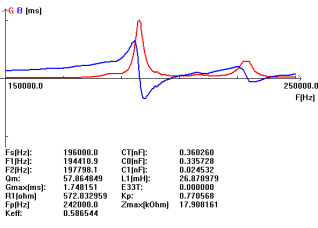

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Anwendung der Ultraschalldurchflussmessung für Gase
Als wir die Entscheidung trafen, den Entwicklungsprozess eines neuen Gas-Klemmungs-On-Ultraschallflussmeters zu beginnen . Von diesem Zeitpunkt an lag der Fokus nicht nur darauf, eine Technologie zu entwickeln, die so gut ist wie das, was auf dem Markt verfügbar war, sondern auch etwas, das die Branche auf ein neues Niveau brachte. Der Gasströmungsmeter behält viele der beliebten Merkmale des Durchflussbereichs bei, wie z. B. das robuste Design, die Benutzerfreundlichkeit und die hochwertigen Sensoren, heiratet dies jedoch mit völlig neuer Ultraschallhardware. Diese neue Generation von Instrumenten war erforderlich, um die anspruchsvollen Ziele des Unternehmens zu erreichen, wenn ein anspruchsvolleres Medium variierende Bedingungen gemessen hat. Wir haben dies getan, um eine Dual-Mode-Gasströmungsmessfunktion unter Verwendung der wenigsten Sensorkombinationen zu erreichen, wodurch sowohl Komplexität als auch Kosten verringert werden. Wir können sowohl Scherwellen- als auch Lammwellenmessung anbieten, um den größten Anforderungen zu decken.
