PHA-200-01DA
Piezohannas
PHA-200-01DA
200 kHz Ultraschallwandler für die Messung von Ultraschallebene
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200 kHz Ultraschallwandler |
| |
Modell | PHA-200-01DA | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 1000 € ± 20％ | ||
1980PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Distanz:0,3 m， Echoamplitude：26mv | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Abmessungen:12*17 | |||
Schutzlevel | IP68 | ||
Gewicht | 5g ± 5％ （（Länge：10 cm） | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker：Rot+， weiß- ， schwarz: abgeschirmtes Draht ；
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Prüfschemata von Wandler:
Ultraschallpegelmessanwendung:
Das Arbeitsprinzip des Messsensors von Ultraschallpegeln besteht darin, dass der vom Wandler (Sonde) gesendete Ultraschallpuls die Oberfläche des gemessenen Mediums trifft und wieder reflektiert wird. Ein Teil des reflektierten Echos wird vomselben Wandler empfangen und in ein elektrisches Signal umgewandelt. Ultraschallimpulse verbreiten sich mit der Geschwindigkeit von Schallwellen aus. Das Zeitintervall vom Übertragen auf den Empfang von Ultraschallimpulsen ist proportional zum Abstand vom Wandler zur Oberfläche des gemessenen Mediums. Die Beziehung zwischen diesem Entfernungswert S und der Schallgeschwindigkeit C und der Übertragungszeit t kann verwendet werden
Da der übertragene Ultraschallimpuls eine bestimmte Breite hat, die reflektierte Welle und die übertragene Welle in einem kleinen Bereich in der Nähe der Wandlerüberlappung und nicht identifiziert werden und der Abstandswert nicht gemessen werden kann. Dieser Bereich wird als Messzone bezeichnet. Die Größe der toten Zone hängt vom Modell der Ultraschallebene ab.

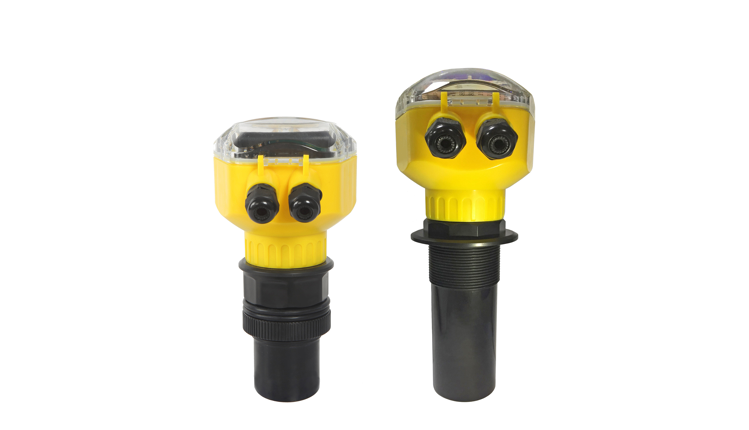

Ultraschallspiegelmessung imgae:
200 kHz Ultraschallwandler für die Messung von Ultraschallebene
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200 kHz Ultraschallwandler |
| |
Modell | PHA-200-01DA | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 1000 € ± 20％ | ||
1980PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Distanz:0,3 m， Echoamplitude：26mv | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Abmessungen:12*17 | |||
Schutzlevel | IP68 | ||
Gewicht | 5g ± 5％ （（Länge：10 cm） | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker：Rot+， weiß- ， schwarz: abgeschirmtes Draht ；
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Prüfschemata von Wandler:
Ultraschallpegelmessanwendung:
Das Arbeitsprinzip des Messsensors von Ultraschallpegeln besteht darin, dass der vom Wandler (Sonde) gesendete Ultraschallpuls die Oberfläche des gemessenen Mediums trifft und wieder reflektiert wird. Ein Teil des reflektierten Echos wird vomselben Wandler empfangen und in ein elektrisches Signal umgewandelt. Ultraschallimpulse verbreiten sich mit der Geschwindigkeit von Schallwellen aus. Das Zeitintervall vom Übertragen auf den Empfang von Ultraschallimpulsen ist proportional zum Abstand vom Wandler zur Oberfläche des gemessenen Mediums. Die Beziehung zwischen diesem Entfernungswert S und der Schallgeschwindigkeit C und der Übertragungszeit t kann verwendet werden
Da der übertragene Ultraschallimpuls eine bestimmte Breite hat, die reflektierte Welle und die übertragene Welle in einem kleinen Bereich in der Nähe der Wandlerüberlappung und nicht identifiziert werden und der Abstandswert nicht gemessen werden kann. Dieser Bereich wird als Messzone bezeichnet. Die Größe der toten Zone hängt vom Modell der Ultraschallebene ab.
Ultraschallspiegelmessung imgae:
