PHA-200-01N
Piezohannas
PHA-200-01N

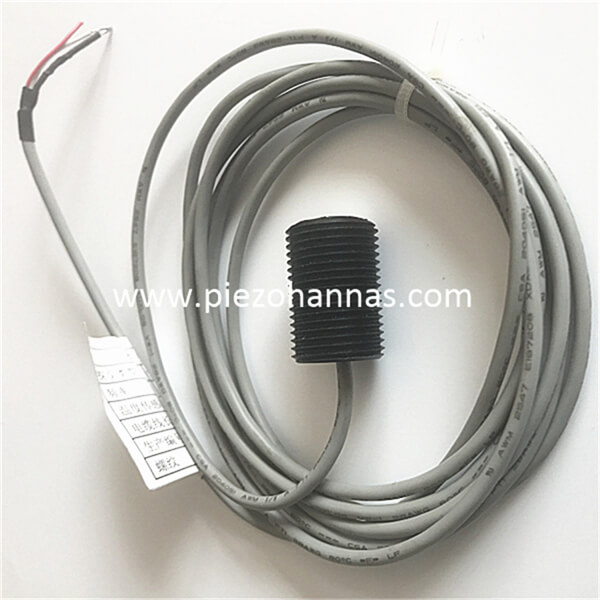

200 kHz Ultraschallwandler -Näherungssensor für Doppelblattdetektor
Bild | |||
Name | Ultraschallwandler (Papiererkennung) |
| |
Modell | PHA-200-01N | ||
Frequenz | 200 kHz ± 6% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallel lmpedance |
620 € ± 20％ | ||
Kapazität | 870PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung：800VPP， Distanz：0,3 m， Echoamplitude：30mv | ||
Betriebs Stromspannung | Gipfel Stromspannung＜1000 VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 Kilo oder 0,3 MPa | ||
Winkel | (Beamwidth)Halbleistungstrahlbreite bei -3 dB: 8 ° ± 2 ， Scharfen Winkel: 18 ° ± 4 | ||
Wohnmaterial | Unter dem Umgebung von schwach Säure und Schwache Basis （Pom） | ||
Verwendungszweck | Einzel- und Doppel -Seiten -Erkennungssensor， Entfernungssensor， Zählsensor | ||
Installation Abmessungen | schrauben Faden ：M18*1,5 | ||
Schutzlevel | IP68 | ||
Gewicht | 38 g ± 5％ （（Länge：2m） | ||
Verkabelungsanleitungen | Integriert Schnittstelle：Rot:Wandler+，Gelb:Wandler-,, Schwarz: Schützer Draht， （（ohne Temperatursensor) | ||
Zulassungskurve | PRODUCT -Strukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Das Druckindustrie wird von steigenden Anforderungen an Flexibilität, Qualität und Geschwindigkeit beeinflusst. Verschiedene Druckaufträge von kleinen bis großen Ausgaben erfordern hohe Flexibilität und schnelle Maschinenwechsel. Gleichzeitig steigen die Qualitätsanforderungen.
In Press- und Nachdruckverfahren müssen Maschinen erforderlich arbeiten genau Um materielle Abfälle und Maschinenausfallzeiten zu minimieren:
Ultraschallsensoren erkennen Doppelblätter und Spleiße Unabhängig von dem Material oder der Farbe.
