PHA-200-01EA
Piezohannas
PHA-200-01EA

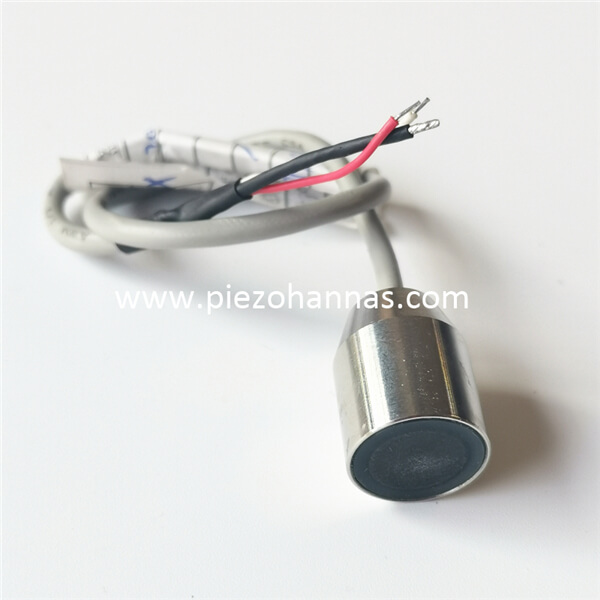

200 kHz Edelstahl -Ultraschallwandler für die Messung der Ebene
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01EA | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
800PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：750 VPP，Distanz:0,3 m， Echoamplitude：20mv | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db: 8 ° ± 2， Spitzer Winkel: 19 ° ± 4 | ||
Gehäuse Material | rostfreier Stahl | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
IP68 | |||
Schutzlevel | 10g ± 5％ （（ Länge: 20 cm） | ||
Gewicht | Integrierter Typ: Stecker：Rot+， weiß- ， schwarz: abgeschirmtes Draht ；
| ||

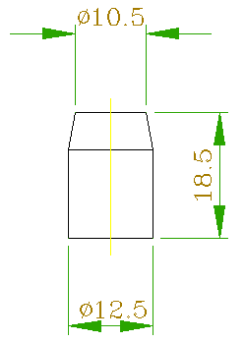

Zulassungskurve | Produktstrukturdiagramm | ||
| | ||
Prüfschemata von Wandler:
Anwendung von Ultraschallabstandsmessungen:
Wie der Name schon sagt, messen Ultraschallsensoren die Entfernung unter Verwendung von Ultraschallwellen. Der Sensorkopf emittiert eine Ultraschallwelle und empfängt die Welle, die vom Ziel reflektiert wird. Ultraschallsensoren messen den Abstand zum Ziel, indem die Zeit zwischen Emission und Rezeption gemessen wird. Ein optischer Sensor hat einen Sender und einen Empfänger, während ein Ultraschallsensor ein einziges Ultraschallelement sowohl für die Emission als auch für die Empfang verwendet. In einem reflektierenden Modell Ultraschallsensor emittiert ein einzelner Oszillator und erhält abwechselnd Ultraschallwellen. Dies ermöglicht eine Miniaturisierung des Sensorkopfes.
200 kHz Edelstahl -Ultraschallwandler für die Messung der Ebene
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01EA | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
800PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：750 VPP，Distanz:0,3 m， Echoamplitude：20mv | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db: 8 ° ± 2， Spitzer Winkel: 19 ° ± 4 | ||
Gehäuse Material | rostfreier Stahl | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
IP68 | |||
Schutzlevel | 10g ± 5％ （（ Länge: 20 cm） | ||
Gewicht | Integrierter Typ: Stecker：Rot+， weiß- ， schwarz: abgeschirmtes Draht ；
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
| | ||

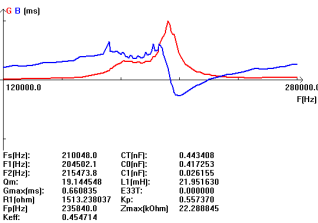

Prüfschemata von Wandler:
Anwendung von Ultraschallabstandsmessungen:
Wie der Name schon sagt, messen Ultraschallsensoren die Entfernung unter Verwendung von Ultraschallwellen. Der Sensorkopf emittiert eine Ultraschallwelle und empfängt die Welle, die vom Ziel reflektiert wird. Ultraschallsensoren messen den Abstand zum Ziel, indem die Zeit zwischen Emission und Rezeption gemessen wird. Ein optischer Sensor hat einen Sender und einen Empfänger, während ein Ultraschallsensor ein einziges Ultraschallelement sowohl für die Emission als auch für die Empfang verwendet. In einem reflektierenden Modell Ultraschallsensor emittiert ein einzelner Oszillator und erhält abwechselnd Ultraschallwellen. Dies ermöglicht eine Miniaturisierung des Sensorkopfes.
