Ph202000
Piezohannas
PH202000

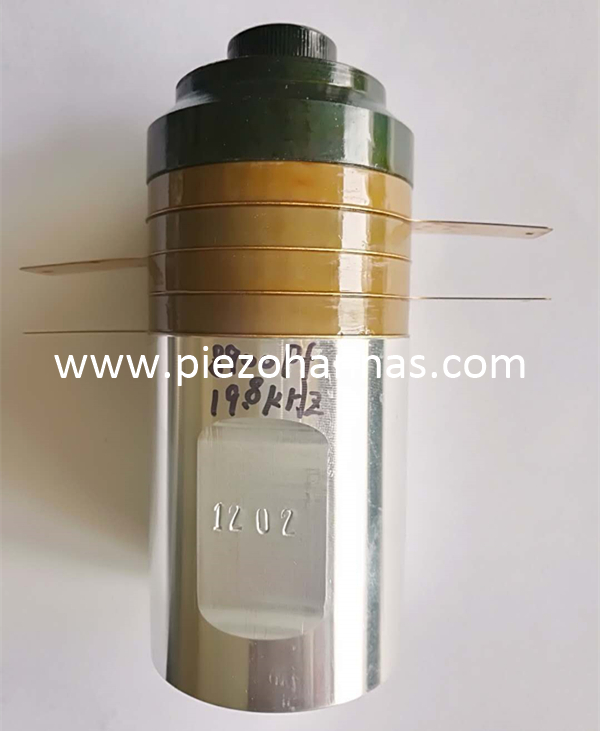

20 kHz Hochleistungs -Ultraschall -Textilschweißwandler mit Ultraschall
Wuhan Piezohannas Tech.co Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Ultraschallabschlägen mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
 Ultraschallschweißwandler |  piezoelektrischer Schweißwandler |  Ultraschallschweißerwandler |
Spezifikationen :
Merkmale:
Der Ultraschallwandler für das von unserem Unternehmen produzierte Schweiß hat die Funktionen wie folgt:
A. niedrige Resonanzimpedanz
B. Mechanischer Wert hoher Q
C. hohe Effizienz der mechanischen und elektrischen Transformation
D. geringe Kalorienkapazität
E. große Amplitude und hohe Schwingungsgeschwindigkeit.
Hier sind einige reguläre Größen für piezoelektrische Keramikwandler zum Schweißen.
Typ | Dimension (mm) | Frequenz | Kapazität | Impedanz (ω) | Isolationswiderstand (Mω) | Leistung |
PH13111 | 13 *111 | 62 | 3600 | ≤ 20 | 2000 | 25 |
PH13111-1 | 13 *111 | 62 | 3000 | ≤ 20 | 2000 | 25 |
Ph1560 | 15 *60 | 40 | 2600 | ≤ 20 | 2000 | 30 |
Ph1562 | 15 *62 | 40 | 2600 | ≤ 20 | 2000 | 30 |
Ph1547 | 15 *47 | 60 | 2600 | ≤ 20 | 2000 | 50 |
Ph2056 | 20 *56 | 50 | 2500 | ≤ 20 | 2000 | 30 |
Ph2589 | 25 *89 | 28 | 2000 | ≤ 20 | 2000 | 100 |
PH3090 | 30 *90 | 28 | 5700 | ≤ 20 | 2000 | 200 |
PH3091 | 30 *91 | 30 | 3500 | ≤ 20 | 2000 | 200 |
PH40125 | 40 *125 | 20 | 8000 | ≤ 20 | 2000 | 500 |
PH4090 | 40 *90 | 28 | 10000 | ≤ 20 | 2000 | 500 |
Ph50180 | 50 *180 | 15 | 15000 | ≤ 20 | 2000 | 700 |
Ph50107 | 50 *107 | 20 | 15000 | ≤ 20 | 2000 | 1000 |
PH50107-1 | 50 *107 | 20 | 9000 | ≤ 20 | 2000 | 1000 |
Ph50120 | 50*120 | 20 ± 2 | 13000 ± 10% | ≤ 20 | ≥2000 | 2000 |
PH60160 | 60*160 | 15 | 11000 | ≤ 20 | 2000 | 1500 |
Ph50116 | 50.2 *116.9 | 20 ± 1 | 15000 ± 10% | ≤ 20 | ≥2000 | 1000 |
PH61161 | 61*161,8 | 15 ± 0,5 | 14000 ± 15% | ≤ 20 | ≥2000 | 2000 |
PH51165 | 51*165.4 | 15 ± 0,5 | 10,2nf ± 10% | ≤ 20 | ≥2000 | 2000 |
PH64232 | 64*232 | 20.15 | 9670 | ≤ 10 | ≥ 100 | 1250 |
PH64116 | 64*116 | 20 | 14680 | ≤25 | ≥ 100 | 1050 |
PH80233 | 80*233 | 14.90 | 8000 | ≤ 10 | ≥ 100 | 2100 |
Wenn diese Wandler Ihre Anforderungen nicht erfüllen können, teilen Sie uns bitte Ihre Größe mit, unsere Fabrik kann die Anpassung akzeptieren.
Ultraschall-Schweißwandler erzeugen durch den Wandler am vibrierenden Kopf hochfrequente Schwingungen von Zehntausenden von Zeiten pro Sekunde, die lokale hohe Temperaturen erzeugen und die Plastik in der Schweißzone für Schweißzwecke schmelzen. Der Ultraschallschweißwandler verwendet im Allgemeinen eine mit Bolzenklemmungen geklemmte Längs-Array-Struktur, die mit der Befestigungsvorrichtung und dem Sammelkopf verbunden ist, um ein Plastikschweißschwingungssystem zu bilden.
Der Ultraschallschweißwandler hat das gleiche Startprinzip wie der Reinigungswandler, hat jedoch einen höheren Stromverbrauch. Es kooperiert normalerweise mit einem Kunststoffschweißschwingungssystem, das aus einem konzentrierenden Horn und einem Arbeitskopf besteht, um Ultraschallschweißen von Kunststoffen, Metallen und dergleichen zu vervollständigen.
Ultraschall -Schweißwandlermerkmale:
1. Die Resonanzimpedanz ist niedrig.
2. Der mechanische Q -Wert ist hoch.
3. Elektroakustische Umwandlungseffizienz ist hoch.
4. Niedriger Kalorienwert.
5. große Amplitude und hohe Schwingungsgeschwindigkeit.

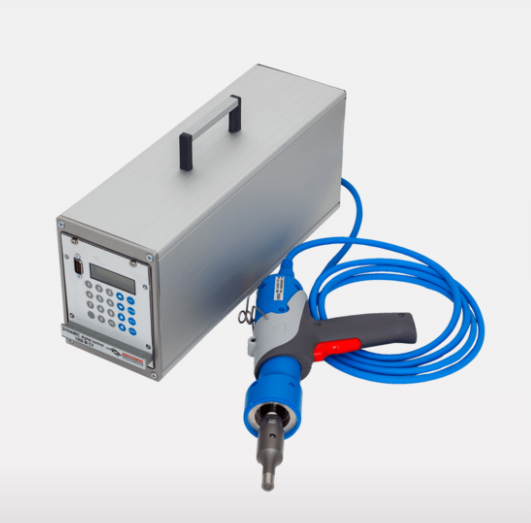

Anwendungsbild:
