PHW-2M-01H
Piezohannas
PHW-2M-01H

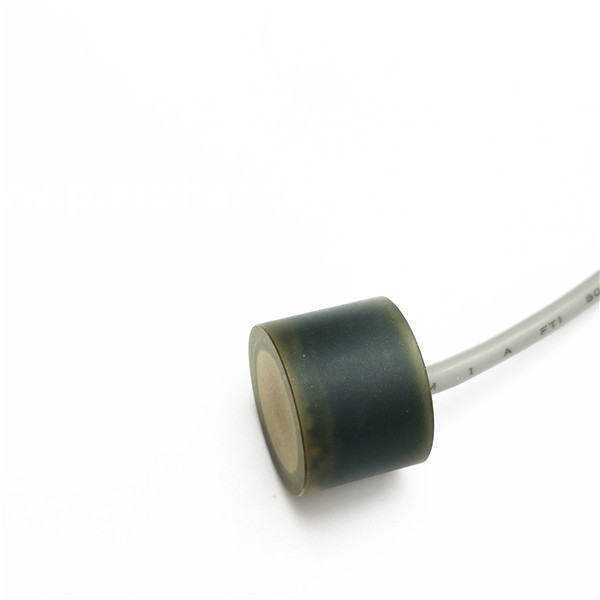

2 MHz Ultraschallwandler -Tiefenmessung für Ultraschallbereichsfinder
Anwendung:
Ultraschallflussmeter
Ultraschallbereichsfinder
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 2MHz Unterwasser aCousticWandler | | |
Modell | PHW-2M-01H | ||
Frequenz | 2 MHz ±5% | ||
Erkennungsabstand | 0.03～2m | ||
Minimale parallele Lmpedanz | Ω ± 20％ | ||
Kapazität | PF ± 20％@1kHz | ||
Empfindlichkeit | |||
Betriebs Stromspannung | Gipfel Stromspannung＜ 150VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 Kilo oder 0,3 MPa | ||
Winkel | (Strahlbreite)Halbkraftstrahlbreite @-3 dB: 2,5 ° ± 0,5， Scharfen Winkel: 6 ° ± 1 | ||
Wohnmaterial | Verbundwerkstoff | ||
Verwendungszweck | Ultraschallflussmeter，U -Boot -Reichweite Finder | ||
Installation Abmessungen | Überprüfen Sie das Produktstrukturdiagramm unten | ||
Schutzlevel | IP68 | ||
Gewicht | |||
Verkabelungsanleitungen | Integriert Schnittstelle：Rot:Wandler+，Weiß:Wandler-,, Schwarz: Schützer Draht， （（ohne Temperatursensor） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
| |||
Ultraschallbereichsfinder
Ultraschallbereichsfinder messen die Entfernung, indem sie einen Puls aus Ultraschallschall emittieren, der durch die Luft reist, bis er ein Objekt trifft. Wenn dieser Schallpuls auf ein Objekt trifft, wird er vom Objekt reflektiert und wandert zurück zum Ultraschallbereichsfinder. Der Ultraschallbereichsfinder misst, wie lange der Schallpuls dauert, um auf seiner Roundreise vom Sensor und zurück zu reisen. Anschließend sendet es ein Signal an den Arduino mit Informationen darüber, wie lange es dauerte, bis der Schallimpuls reisen kann.
2 MHz Ultraschallwandler -Tiefenmessung für Ultraschallbereichsfinder
Anwendung:
Ultraschallflussmeter
Ultraschallbereichsfinder
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 2MHz Unterwasser aCousticWandler | | |
Modell | PHW-2M-01H | ||
Frequenz | 2 MHz ±5% | ||
Erkennungsabstand | 0.03～2m | ||
Minimale parallele Lmpedanz | Ω ± 20％ | ||
Kapazität | PF ± 20％@1kHz | ||
Empfindlichkeit | |||
Betriebs Stromspannung | Gipfel Stromspannung＜ 150VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 Kilo oder 0,3 MPa | ||
Winkel | (Strahlbreite)Halbkraftstrahlbreite @-3 dB: 2,5 ° ± 0,5， Scharfen Winkel: 6 ° ± 1 | ||
Wohnmaterial | Verbundwerkstoff | ||
Verwendungszweck | Ultraschallflussmeter，U -Boot -Reichweite Finder | ||
Installation Abmessungen | Überprüfen Sie das Produktstrukturdiagramm unten | ||
Schutzlevel | IP68 | ||
Gewicht | |||
Verkabelungsanleitungen | Integriert Schnittstelle：Rot:Wandler+，Weiß:Wandler-,, Schwarz: Schützer Draht， （（ohne Temperatursensor） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
| |||
Ultraschallbereichsfinder
Ultraschallbereichsfinder messen die Entfernung, indem sie einen Puls aus Ultraschallschall emittieren, der durch die Luft reist, bis er ein Objekt trifft. Wenn dieser Schallpuls auf ein Objekt trifft, wird er vom Objekt reflektiert und wandert zurück zum Ultraschallbereichsfinder. Der Ultraschallbereichsfinder misst, wie lange der Schallpuls dauert, um auf seiner Roundreise vom Sensor und zurück zu reisen. Anschließend sendet es ein Signal an den Arduino mit Informationen darüber, wie lange es dauerte, bis der Schallimpuls reisen kann.
