PH14F145
Piezohannas
PH14F145
14 -kHz -Ultraschall -Transducer -Abstandssensor -Schaltung von Ultraschallweite
Einführung:
Der Ultraschallsensor von PH14F145 hat die Funktionen von Sender und Empfänger. Es handelt sich um einen Langstreckentyp, der im Allgemeinen für Ultraschallbereichsfinder, Ultraschallsensor für nichtkontakte Erkennungsobjekte, Ultraschalldistanzsensor, Ultraschall-Sensor auf Flüssigkeitsebene usw. verwendet werden kann. Wenn Sie Fragen zu anderen Anwendungen haben, kontaktieren Sie uns bitte für Details.
Technische Parameter:
Modell | PH14F145 |
Center Resonant Frequenz (KHz) | 14 kHz ± 2,0 kHz |
Bandbreite | 1,5 kHz |
Erkennungsabstand | 1,0 ~ 45 m |
Tote Winkel | <1,0m |
Startwinkelstrahl (-6 dB Vollwinkel) | 15 ± 2 ° |
Empfindlich | -55db min |
Elektrostatische Kapazität | 11000PF ± 20% |
Minimale parallele Impedanz | 280 Ω ± 30% |
Maximale Arbeitsspannung (Impuls - 2% Dienstzyklus) | 4000 VP-P |
Betriebstemperatur | -20 ~ 70 ℃ |
Lagertemperatur | -40 ~ 85 ℃ |
Schutzlevel | IP65 |
Größe (Durchmesser * Höhe, mm) | φ140x235 |
Installation | Mit Schraube befestigt |
Fallmaterial | Abs |
Kabellänge | 3 m (kann angepasst werden) |
Gewicht | 2,5 kg |
Foto:

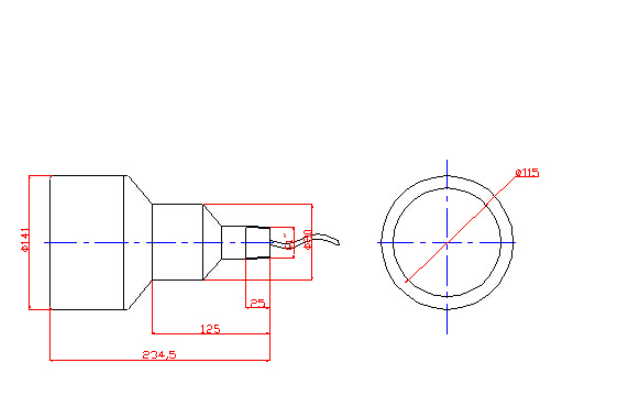

Umrissdimension:
![F169g1%4j_wi)] ot`hz4 ({x](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/lnBqnKjlRioSmkoqlliq/F169G1J_WI-OT-HZ4-X.png)

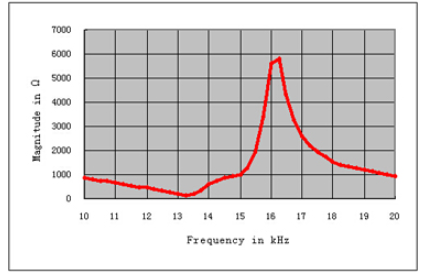

Frequenzresistenzkurve:

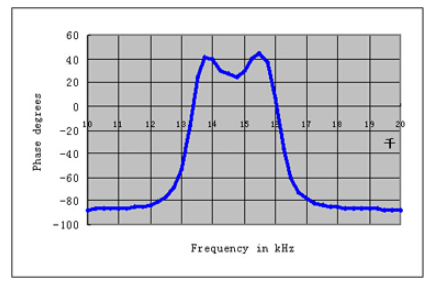

Frequenz-Phasenwinkel Kurve:

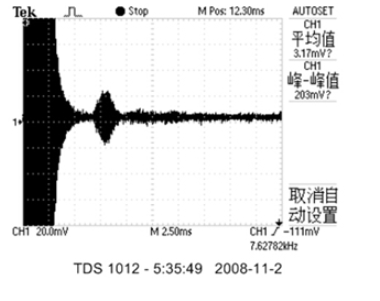

Sensitivitätstest:
Übertragungsspannung: 400 VP-P; Periode: 50; Entfernung: 1,5 m
![Fs4z7vw`t [jfyt {eiq $] h@u](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/lnBqnKjlRioSmkoqkniq/FS4Z7VW-T-JFYT-EIQ-H-U.png)

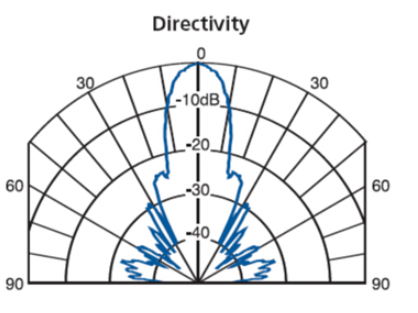

DIrektivität CUrve：
FeUltraschallsensoren:
1.Small Größe und leichtes Gewicht
2. Hohe Empfindlichkeit und hoher Schalldruck
3. Low Power -Verbrauch
4. Hochzuverlässige Zuverlässigkeit
Charakteristisch:
1. bejahen Siegel (PVC Outer Abdeckung)
2.Konvenience Thread Rate (G1 \")
Anwendung:
1. Positionort
2. Messung
3. Traffic -Messung
4.Verblutung Hindernisse
