PHA-100-03H
Piezohannas
PHA-100-03H
100 kHz Ultraschallwandler mit Temperatursensor für die Entfernungsmessung
Einführung:
Der Ultraschallsensor hat die Funktionen von Sender und Empfänger. Es handelt sich um einen Langstreckentyp, der im Allgemeinen für Ultraschallbereichsfinder, Ultraschallsensor für nichtkontakte Erkennungsobjekte, Ultraschalldistanzsensor, Ultraschall-Sensor auf Flüssigkeitsebene usw. verwendet werden kann. Wenn Sie Fragen zu anderen Anwendungen haben, kontaktieren Sie uns bitte für Details.
Technische Parameter:

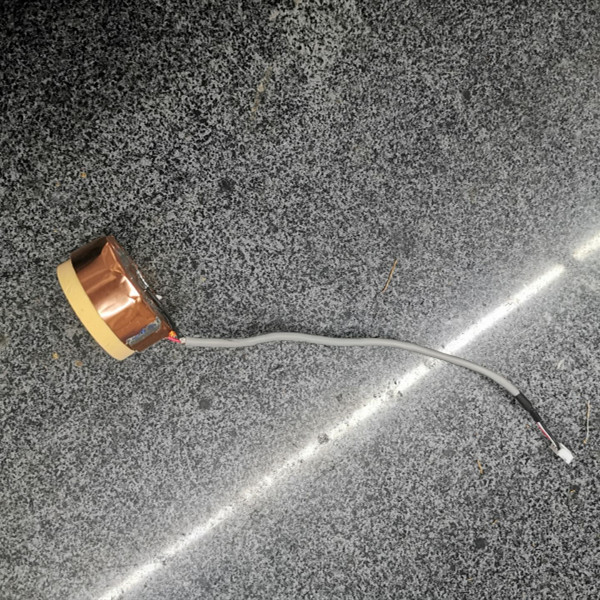

Artikel | Technische Parameter | Bild | |
Name | 100 kHz Ultraschallwandler |
| |
Modell | PHA-100-03h | ||
Frequenz | 100KHz ±5% | ||
Erkennungsabstand | 0.15～3m | ||
Minimum Parallele Lmpedanz | 350Ω ± 20％ | ||
950PF ± 20％@1kHz | |||
Empfindlichkeit | keine Belastung Fahrspannung：300VPP，Distanz：0.3m， Echoamplitude：80MV | ||
Gipfel Stromspannung＜800VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbkraftstrahlbreite @-3db:9° ± 2， Spitzer Winkel:21° ± 4 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Siehe das Strukturdiagramm | ||
IP68 | |||
Schutzlevel | 17g ± 5％ （（Länge：20 cm） | ||
Gewicht | Integriert Schnittstelle：Rot:Wandler+，Weiß:Wandler-,, Schwarz: Schützer Draht， （（Temperatursensor es ist optional） | ||

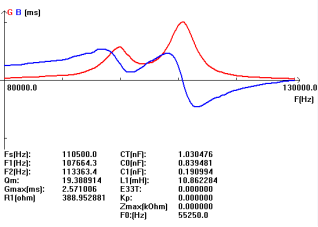

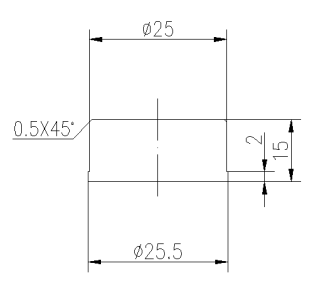

Zulassungskurve | Produktstrukturdiagramm | ||
| | ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung

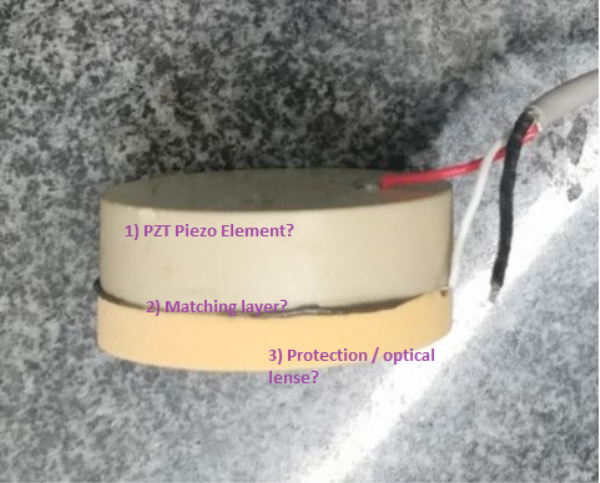

Interne Struktur des Ultraschallwandlers:
