PL-1M-01J
Piezohannas
PL-1M-01J
1 MHz Messingmaterial Ultraschallwandler für Ultraschallflussmeter
Artikel | Technische Parameter | Bild | |
Name | Ultraschallwandler für Wärmeflussmeter (Messingkoffer) |
| |
Modell | PL-1M-01J | ||
Frequenz | 1 MHz ± 30 kHz | ||
Erkennungsabstand | 0.05~3m | ||
Minimale parallele Lmpedanz | 50 € ± 20% | ||
1200PF ± 20%@1kHz | |||
Empfindlichkeit | Fahrspannung:24 VPP、Entfernung: 0,3 m、 Echoamplitude: 320mV | ||
Gipfel Stromspannung<300VPP | |||
-40~+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 5 ° ± 1, Spitzer Winkel:12 ° ± 2 | |||
Wohnmaterial | Messing | ||
Verwendungszweck | Ultraschallflussmeter, U -Boot -Bereichs -Finder | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 17g ± 5% ((Länge:25 cm) | ||
Verkabelungsanleitungen | Rot:Wandler+,Weiß:Wandler-, Schwarz: Schützer Draht(Temperatursensordraht ist optional)
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
|

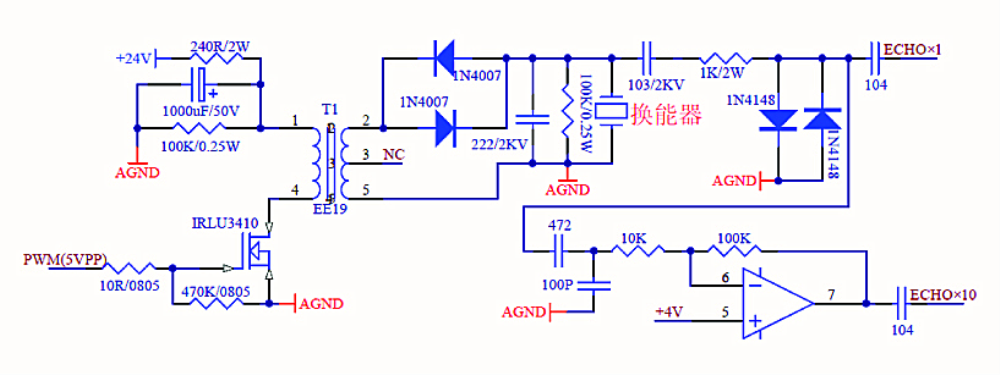

Schaltplattenschema -Diagramm des Wandlers

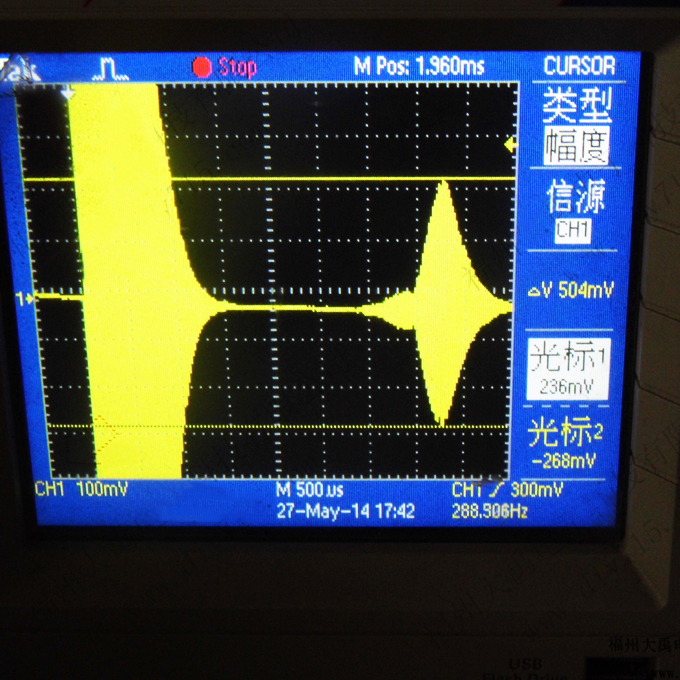

Echo -Testdiagramm des Wandlers:
Die Testumgebung beträgt 0,6 Meter und der Testpunkt ist Echo × 1

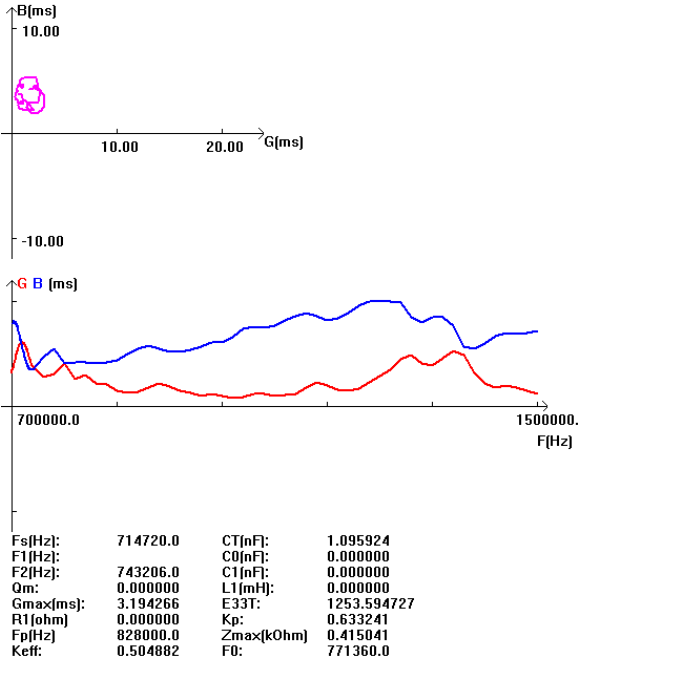

Zulassungskurve des Wandlers:
Schematisches Diagramm des Temperatursensors:
Verkabelungsanweisungen von Wandlern:
Splitstyp: Rot: Wandler +, weißer Wandler -, Blau oder Schwarz: Abschirmdraht
