Ph1000-2008
Piezohannas
PH1000-2008
1 MHz Ultraschall -Doppler -Durchflussmesser -Wandler für Ultraschallflüssigkeitsströmungsmesser
Der Hauptzweck:
Für die Messung des Wasserflusses
Kurzstrecke mit Flüssigkeiten genau messen
Feature:
Kleine Größe, einfach zu installieren
Empfindlichkeit, geringe Restvibration, Breitband, hohe Testgenauigkeit
Lange Gebrauchszeit
technische Parameter:
Name | Spezifikation | Artikel | Spezifikation |
Produktart | Flüssigkeitsmessungswandler | Widerstandswert z (ω)- im Wasser | 100 € ± 30% |
Produktmodell | PH1000-2008 | Maximale Fahrspannung Impulswelle （Dienstverhältnis 2%） | 300V |
Wandlerfrequenz F (KHz) | 1,00 MHz ± 3% | Betriebstemperatur (℃) | 4 ~+70 ℃ |
Bandbreite △ F （Unterwasser） -6 dB | ± 10% | Lagertemperatur (℃) | -30 ~+90 ℃ |
Restvibration des Wandlers | ˂ 30 μs | Wasserdichtungsnote | IP68 |
Gesamtempfindlichkeit (v) Empfangen und Senden (0DB = 3VP-P8pulseL = 85 mm) |
> 1.0V |
Schalenmaterial |
Polysulfon |
Strahlwinkel ° (-3 dB) | 6 ° | Kabelspezifikation | Einzelschilddraht 35 cm |
Elektrostatische Kapazität (PF) | 1300PF ± 20% | Korrosionsbeständigkeit | Schwache säure schwache alkali -resistent |
Gewicht (g) | 14g/pc | ||
Anmerkung | Die Größe der Wandlerstruktur kann entsprechend den Benutzeranforderungen angepasst werden. | ||

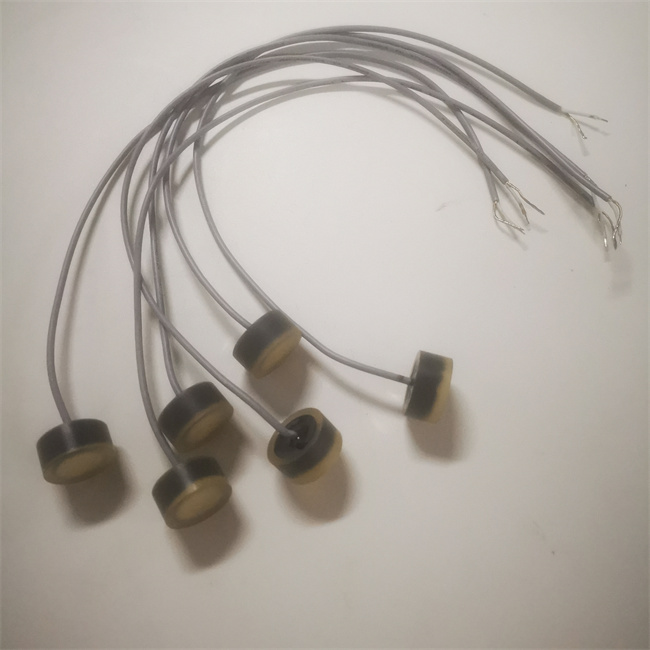

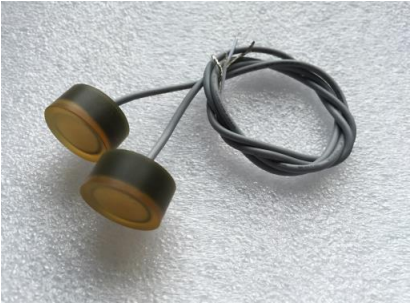

Bild:

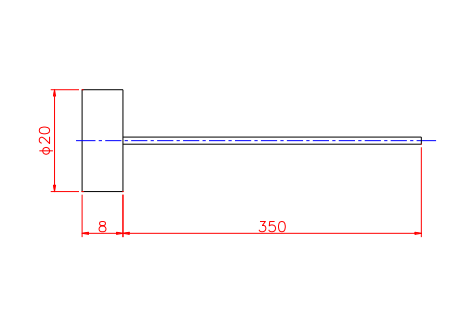

Umrissdimension:

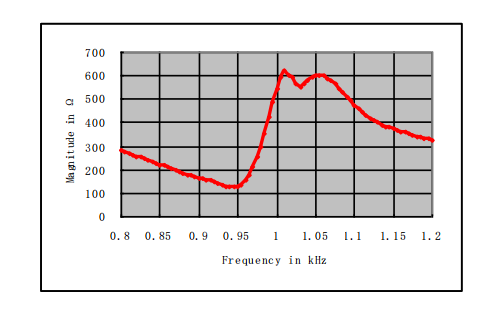

Impedanzkurve:

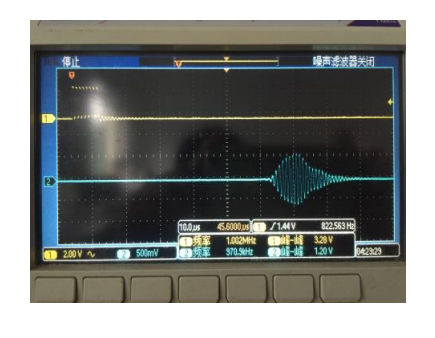

Empfindlichkeit:
