1 MHz Piezoelektrischer Ultraschall-Durchflussmesser-Wandlersensor für Ultraschall-Durchflussmesser

Ultraschallwandler für den Durchflussmesser
Verfügbarkeitsstatus:
Menge:
  • PHW-1M-01P

  • Piezohannas

  • PHW-1M-01P

1 MHz Unterwassertiefenschallwander -Wandlermontage für Ultraschallflussmeter


9FD9D6E3D6F639D3A78ADA90EA91CAA6

Artikel

Technische Parameter


Name

1mHz Unterwasser -Ultraschall Wandler

Gs5r3ar%oi {uayfcyz`2wgk

NSE1TCV51TXHX7DVF0 (G (ZM)

Modell

PHW-1m-01p

Frequenz

1MHz ±5%

Erkennungsabstand

0.053m

Minimum

Parallele Lmpedanz

90 Ω ± 20

Kapazität

1300PF ± 20@1kHz



Empfindlichkeit

Fahrspannung: 24 VPP 、 Abstand: 0,3 m 、

Echoamplitude: 300 mV

Betriebs

Stromspannung

Gipfel  Stromspannung< 300 VPP

Betriebs

Temperatur

-40+80 ℃

Druck

≤ 3 kilos oder 0,3 MPa



Winkel

(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 4,5 ° ± 1 ,

Scharfen Winkel: 10,5 ° ± 2

Gehäuse  Material

Pom



Verwendungszweck

Ultraschallflussmeter

Installation

Abmessungen

Siehe die Produktstrukturzeichnung

Schutzlevel

IP68

Gewicht

40g ± 5% ((LEngles1,5 m

Verkabelungsanleitungen

     Integrierter Typ: Rot+, Weiß- , Schwarz: Abschirmungsdraht ;

(Temperatursensor ist optional)

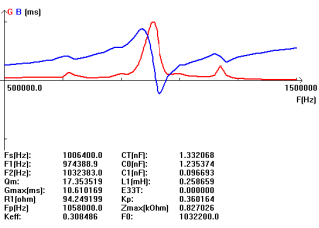

Zulassungskurve

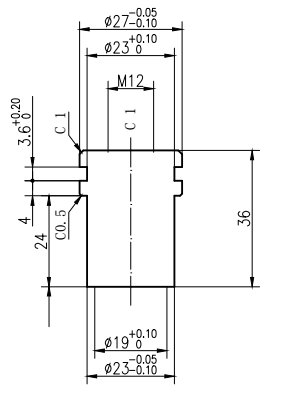

Produktstrukturdiagramm



Qxy8 {%78vq8prh_8_6aw



6@x00%nn $ _k7%l8 $ aou`@tl

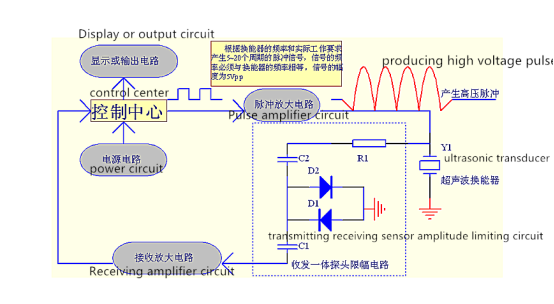

Blockdiagramm von UltraSchallwandler :



0RYJG8D (6_Q9XM%86PDG

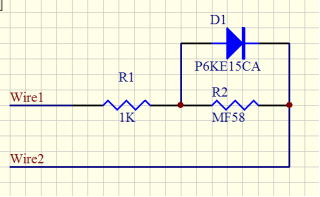

ScHematisches Diagramm des Temperatursensors:


O3`1PA5YR5%Z5'DQ1R




Integriert Geben Sie die Kabelanweisung ein:

1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)

Rot: Wandler +

Weiß: Wandler -

Schwarz: Abschirmung

01



2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)



02



Rot und Schwarz sind Temperatursensorverdrahtung




Anwendung von Ultraschalldurchflussmesser:



Ultraschallwasserströmungsmessgeräte messen die Geschwindigkeit der Flüssigkeit, die durch das Rohr durch das Rohr geleitet wird, um den volumetrischen Strömung zu messen. In einem Ultraschallflüssigkeitsströmungsmesser der Transitzeit wird ein Ultraschallsignal in Richtung des fließenden Flüssigkeit stromabwärts übertragen, und dann wird ein anderes Signal gegen das fließende Flüssigkeit stromaufwärts übertragen. In seiner grundlegendsten Form wird die Zeit, in der der Schallimpuls stromabwärts reise, mit der Zeit verglichen, in der der Impuls stromaufwärts reist. Unter Verwendung dieser Differentialzeit wird die Geschwindigkeit der folgenden Flüssigkeit berechnet. Anschließend berechnet der Messgerät die volumetrische Durchflussrate im Rohr mit dieser Flüssigkeitsgeschwindigkeit. Darüber hinaus kann die BTU -Energiemessung aus der volumetrischen Durchflussrate und der Temperaturdifferenz zwischen den heißen und kalten Beinen abgeleitet werden. Klemme-On-Ultraschallmeter können Wasser von außerhalb des Rohrs messen, indem Schallpulse durch die Rohrwände geschossen werden, wodurch die Flexibilität bei Anwendungen aufgetreten ist und sie für Wasserflussmessungen in großen Rohren geeignet sind.
