PL-1M-01J
Piezohannas
PL-1M-01J

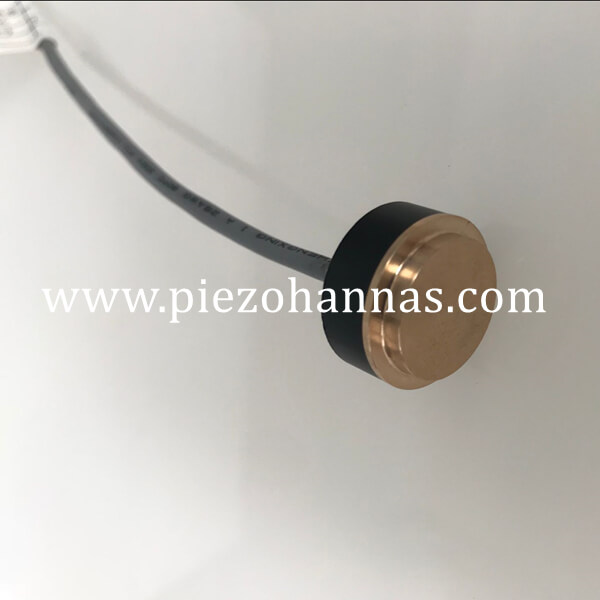

1 -MHz -Messing -Piezoelektrik -Ultraschallwandler für Ultraschalldurchflussmeter
Artikel | Technische Parameter | Bild | |
Name | Ultraschallwandler für Wärmeflussmeter (Messingkoffer) |
| |
Modell | PL-1M-01J | ||
Frequenz | 1 MHz ± 30 kHz | ||
Erkennungsabstand | 0.05～3m | ||
Minimale parallele Lmpedanz | 50 € ± 20％ | ||
1200PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung:24 VPP、Entfernung: 0,3 m、 Echoamplitude: 320mV | ||
Gipfel Stromspannung＜300VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 5 ° ± 1， Spitzer Winkel:12 ° ± 2 | |||
Wohnmaterial | Messing | ||
Verwendungszweck | Ultraschallflussmeter, U -Boot -Bereichs -Finder | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 17g ± 5％ （（Länge：25 cm） | ||
Verkabelungsanleitungen | Rot:Wandler+，Weiß:Wandler-, Schwarz: Schützer Draht（Temperatursensordraht ist optional）
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Schematisches Diagramm des Temperatursensors:
Ultraschallflussanwendung:
Ultraschalldurchflussmesser verwenden Schallwellen bei einer Frequenz über den Hörbereich (typischerweise 0,5, 1 oder 4 MHz). Dieses Ultraschallsignal wird unter Verwendung von benetzten (Insertions-) Wandlern in einen fließenden Flüssigkeitsstrom geschickt, der direkten Kontakt mit der Flüssigkeit oder der externen (Klemmstoffe) aufnehmen, die den Ultraschall durch die Rohrwand senden. Mit Klemmstall-Ultraschalldurchflussmesser können Benutzer die volumetrische Durchflussrate einer Flüssigkeit in einem Rohr messen, ohne in das Rohr eindringen zu müssen, wodurch die Installations- und Wartungskosten gesenkt werden müssen.
Ein typischer Ultraschall-Flüssigkeitsströmungsmesser der Transitzeit verwendet zwei Ultraschallwandler, die sowohl als Ultraschallsender als auch als Empfänger fungieren. Der Ultraschallflussmesser arbeitet durch abwechselndes Senden und Empfangen eines Ultraschalls zwischen den beiden Wandlern, indem die Transitzeit gemessen wird, die es benötigt, damit der Schall zwischen den beiden Wandlern in beide Richtungen wandert. Die Differenz der Transitzeit (∆ -Zeit) ist direkt proportional zur Geschwindigkeit der Flüssigkeit im Rohr.
