Ein einfaches Instrument der Hifu -Piezo -Messung

Hifu Piezo für Ultraschallmesserhat die herausragenden Vorteile ohne Schmerzen, keine Operation, kurze Nebenwirkungen, kurze Behandlungszeiten und Erholungszeit, was zu einem Hotspot in der Erforschung der Tumorbehandlungsgeräte geworden ist. Aufgrund seines therapeutischen Effekts muss es jedoch noch nicht ausführlich klinisch getestet werden. Aufgrund von Promotion und Anwendung wird mit der kontinuierlichen Verbesserung der Ausrüstungstechnologie und der klinischen Anwendungstechnologie ultrasonische Messer für die traditionellen Krebsbehandlungsmethoden revolutionäre Veränderungen mit sich bringen . Das sogenannte \"Ultraschallmesser\" verwendet die sekundäre Fokussierungstechnologie, um die Ultraschallwellen zu fokussieren, die von mehreren Sonden emittiert werden, um eine hochintensive Fokussierung von Piezo zu bilden, die sich der Größe annähert. Die Ultraschallwellen aus dem Behandlungskörper werden aus der Außenseite des Körpers des Patienten durch den menschlichen Körper gebildet.

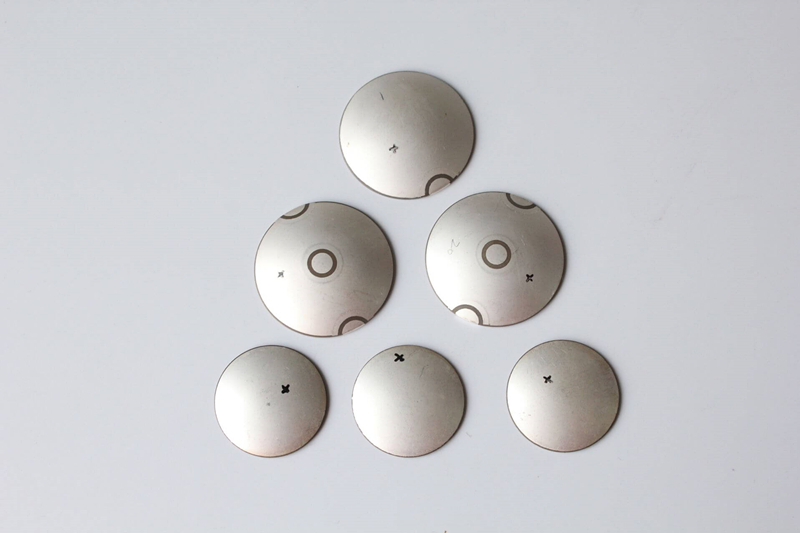

Die Intensität derHohe Fokus Ultraschall PiezoBei dem hohen Fokus wird Piezo und die lokale hohe Temperatur ausreichend erzeugt, um die Krebszellen für therapeutische Zwecke zu verbrennen. Die Ultraschallintensität einer einzelnen Sonde ist viel niedriger und schadet dem menschlichen Körper nicht. Da der Fokusspot-Intensitätsgradient der einzelnen Sonde in axialer Richtung zu klein ist, um die Anforderungen der Behandlung zu erfüllen, nimmt das Hochenergie-Ultraschallmesser im Allgemeinen den Multi-Probe-Sekundärfokussierungsmodus an, wie in Fig. 1 dargestellt. In Abhängigkeit von der Geometrie der Sonde werden mehrere Sonden im kugelförmigen Fokussierkörper montiert. Die piezoelektrische Keramik wird in der Sonde verwendet, ist eine kreisförmige kugelförmige Platte mit einer Dicke von etwa 2 mm. Es ist schwierig, die geometrische Achse und die akustische Achse der Sonde aus verschiedenen Gründen zu garantieren. Streng zusammenfassend können die Fokus mehrerer Sonden nicht genau überlappt werden, und selbst mehrere Fokusflecken werden gebildet, was die Qualität des Schwerpunkts stark beeinflusst.

Der Test des Schallfelds der Sonde erfordert das Design eines hochpräzisen dreidimensionalen Bewegungstesters, der nicht nur einen langen Konstruktions- und Fertigungszyklus hat, sondern auch hohe Gerätekosten und niedrige Nutzungsrate aufweist. Daher haben wir die hochpräzisen 3D-Bewegungspositionierungsfunktion des Geräts selbst voll ausgebaut und eine Reihe von Ultraschall-Auxiliary-Test-Tools für Feldtaste entwickelt, um die im Entwicklungsprozess auftretenden Probleme zu sehr niedrigen Kosten zu lösen.

Multi-Probe besteht darin, die geometrische Achse der Positionierungsfläche mehrerer Sonden durch mechanische Positionierungsmethode auf einen Punkt zu fokussieren, der die akustische Achse der einzelnen Sonde genau mit der geometrischen Achse übereinstimmt. Da die Behandlung eine bestimmte Tiefe erfordert, hat die einzelne Sonde einen kleinen Durchmesser relativ zu ihrer \"fokalen Länge\", und ihr Schallfeld bildet keinen Punkt am Brennpunkt wie die optische Linse, sondern bildet eine dünne mittlere zylindrische Form in der Nähe des Schwerpunkts. Der Durchmesser des Hifu -Piezo -Kristalls ist bei dem \"Fokus\" kleiner, und der Durchmesser des \"Fokus\" wird größer, aber die Änderung ist nicht groß. Daher hat die \"fokale Länge\" des Schallfeldes nur geringe Auswirkungen auf die Fokusgenauigkeit, und der Zufallsgrad der akustischen Achse und die geometrische Achse am \"Fokus\" behandelt. Die Fokussierunggenauigkeit der ersten mehreren Sonden ist am größten.

Das Ultraschallmesser-Gerät verfügtHifu Piezo -Keramik für Ultraschallmesserist ± 0,05 mm, der Bewegungsbereich jeder Dimensionsbewegung 250 mm und das Mittelloch des Behandlungskopfes hat ein teleskopisches B-Ultrasound, um die Läsion zu lokalisieren. Da die Erkennung und Behandlung durch denselben Bewegungsmechanismus durchgeführt werden, besteht keine Präzision für die Behandlung, die den Patienten unterstützt, solange die Position während der Behandlung unverändert bleibt. Um den Zufall der akustischen Achse der Sonde mit der geometrischen Achse zu erkennen Das Hydrophon des Testschallfelds ist am Behandlungskopf des Trainingsmechanismus montiert, die Messung vonUltraschallpiezoelektrischer Wandlerwird an der Behandlung platziert und die Sonde ist an der Unterseite des Pools montiert, es ist schwierig, der Sonde gegenüberzukommen, und der Austausch der Sonde kann auch die Position des Behandlungsbettes ändern.

Die Messmethode des Mechanismus lautet: Die Sonde wird für die räumliche dreidimensionale Bewegung verwendet, und das Hydrophon zur Messung des Schallfeldes wird im Pool fixiert und bewegt sich nicht. Die Methode besteht darin, ein Hilfsmesswerkzeug zu verwenden, um die Sonde am Behandlungskopf zu montieren, und das Positionierungsloch der Sonde wird durch den Einstellmechanismus positioniert, so dass die Achse der Sonde das Positionierungsloch parallel zur vertikalen Richtung z- Die Achse und das Hydrophon wird mithilfe des Kalibrierungsteststücks positioniert, um das Wasser zuhören. Der Messkopf befindet sich auf der Achse des Sondenpositionslochs,Hifu Piezo CrystalErsetzt das Kalibrierungsteststück und installiert die zu testende Sonde. Das Ultraschallschallfeld wird von einem Hydrophon getestet und das Hydrophon im Pool fixiert. Die Sonde oder der Behandlungskopf ist dreidimensional bewegt unter Computersteuerung. Der Computer misst und speichert die Daten jedes Punkts im Schallfeld automatisch und verwendet die Software, um die Messdaten in das gewünschte Ergebnis des Benutzers zu verarbeiten.
