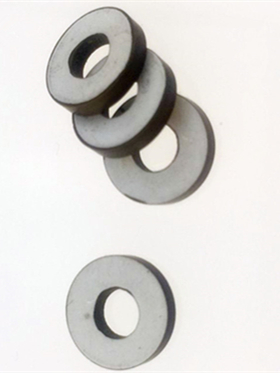

 Piezo -Ringkomponenten |  Piezo -Ringkomponenten |  piezoelektrischer Keramikwandler |
Der dielektrische Verlust vonpiezoelektrische KeramikIst die Energie im Dielektrikum aufgrund der Polarisation Relaxation und Leckage aufgrund des elektrischen Feldes verloren? Wenn das Dielektrikum einem elektrischen Feld ausgesetzt ist, dauert es eine gewisse Zeit, um Energie aus dem elektrischen Feld zu absorbieren, und die Polarisation kann ihren Endwert erreichen. Dieses Phänomen ist die Polarisationsrelaxation. Leckage des dielektrischen VerlustPiezo -Ringkomponentenwird durch Wärmeerzeugung konsumiert. Normalerweise wird der dielektrische Verlust durch den Tano des Verlusttangenten dargestellt, der das Verhältnis der aktiven Leistung zur reaktiven Leistung des Dielektrikums darstellt und normalerweise gleich der brüchlichen IR der dielektrischen Energie ist, die vom Medium und der fraktionierten toten Energie verbraucht wird, die verbraucht keine Energie, dh tan & = ir/lc, normalerweise im Dielektrikum.
Der Bruder ist ein Verlustwiderstand, um den Verbrauch dieses Teils der elektrischen Energie darzustellen, und die elektrische Feldstärke, die Temperatur und die elektrische Feldfrequenz sind damit verbunden, sodass der dielektrische Verlust vonpiezoelektrischer Rohrsensorhängt auch mit der Feldstärke, Temperatur und elektrischen Feldfrequenz zusammen. Je größer der allgemeine dielektrische Verlust ist, desto schlimmer ist die Leistung des Materials. Unter Verwendung des HP 4294A -AC -Impedanzanalysators wurde der Verlust bei 1 kHz als dielektrischer Verlust der Probe gemessen. Die Dielektrizitätskonstante der Probe wurde unter Verwendung des HP4294A -AC -Impedanzanalysators bei 1 kHz gemessen. Die Dielektrizitätskonstante S33 wurde gemäß der Probengröße gemäß der folgenden Formel berechnet: wobei t die Dicke der Probe und D der Durchmesser der Probe ist.
Die piezoelektrische Konstante ist ein symmetrischer Tensor dritter Ordnung. Piezoringe Kristall ist eine makroskopische physikalische Menge, die die Kopplungsbeziehung zwischen der elastischen Wirkung und dem Elektrodeneffekt eines piezoelektrischen Körpers darstellt. Für Materialien zur 4 -mm -Punktgruppenstruktur gibt es drei piezoelektrische Koeffizienten, dh D33, D15 und D31, und nur der Wert von A33 wird normalerweise gemäß den tatsächlichen Bedingungen gemessen. Die quasi-statische Methode wird normalerweise verwendet, um die Kraft-Lade-Methode und die Spannungsmethode zu messen. Der hifu -piezoelektrische Kristall wird häufiger verwendet. Wenn sich der Druck auf die Probe plötzlich ändert, wird die Ladung bei der Probenänderung erzeugt und der erzeugte Elektrizität Q wird mit einem Einschaltstrommessgerät gemessen. Wenn der angewendete Druck f ist, besteht sein Messprinzip darin, eine niederfrequente (mehrere Hertz) Vibrationsspannung auf den piezoelektrischen Keramikwandler zu messen, und die Standardprobe des bekannten piezoelektrischen Koeffizienten und der Probenoberfläche, und die Probeoberfläche muss flach sein. Die piezoelektrische Ladung der beiden Proben wird gesammelt und verglichen, und die Schaltung wird verarbeitet, um die 3 Werte der Probe direkt aus der Digital zu lesen, und die Polarität der Probe wird ebenfalls angezeigt.
