PR1000K0105
Piezohannas
PR1000K0105

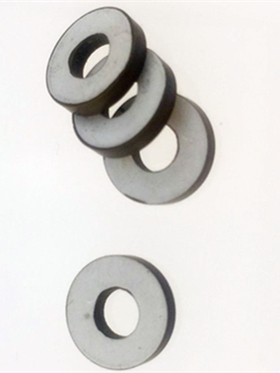

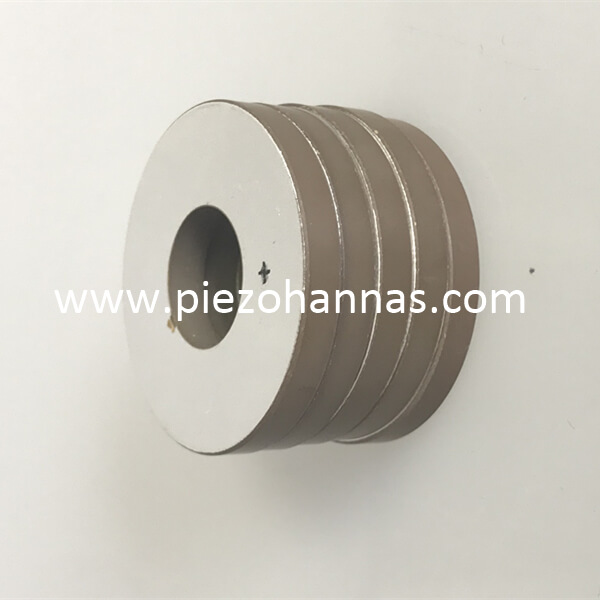

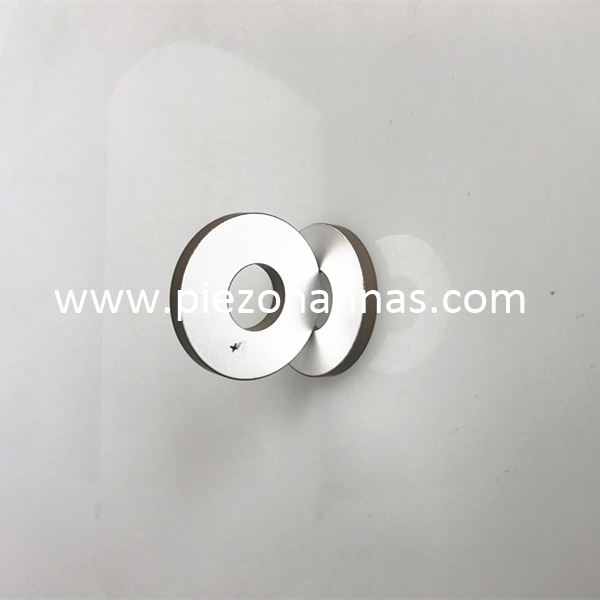

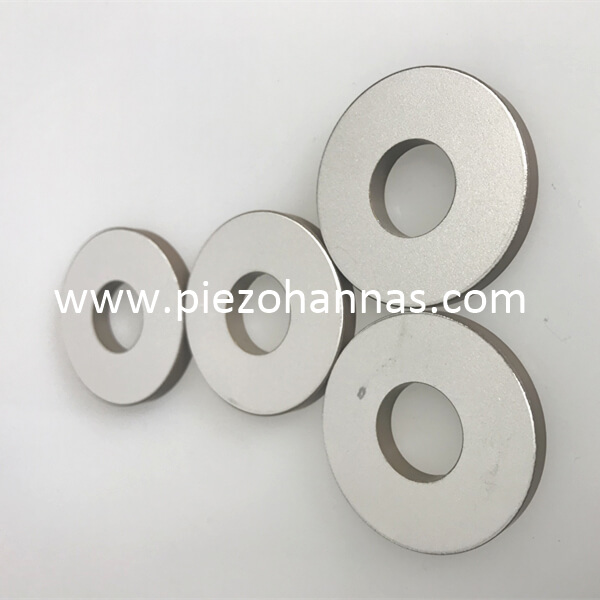

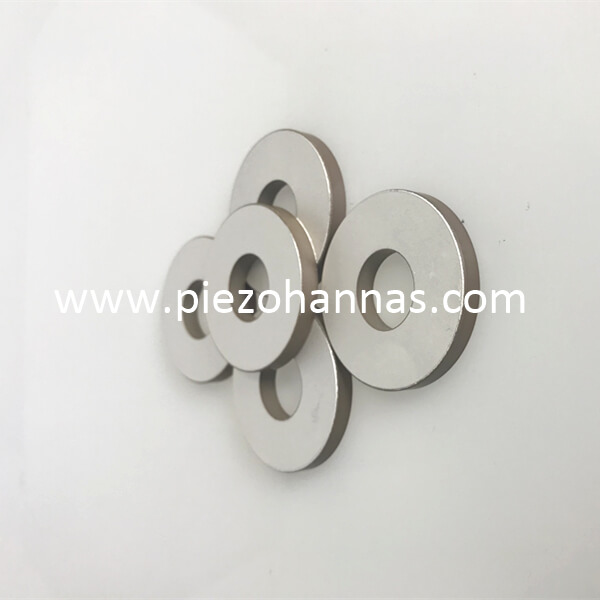

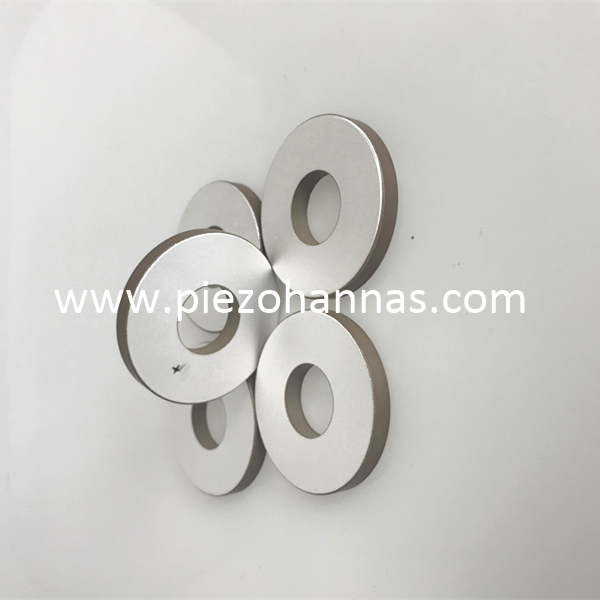

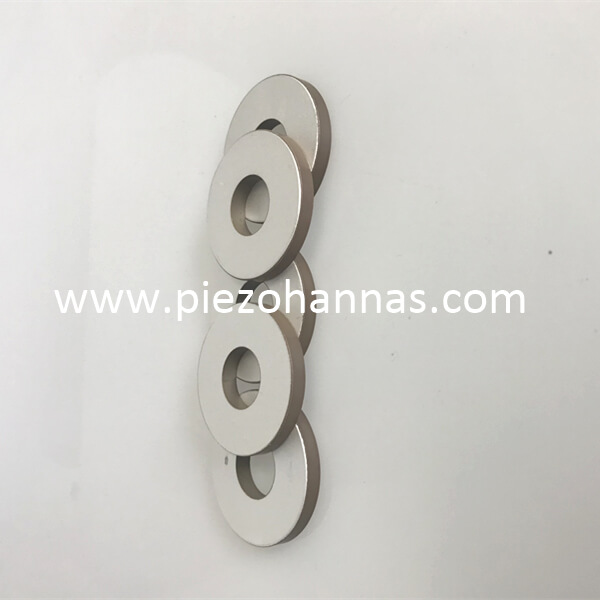

Piezoelektrischer Keramikringwandler
Wuhan Piezohannas Tech.co Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Ultraschallabschlägen mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
 Piezo -Keramikringe |  Piezo -Wandlersensoren |  27kHz Piezo -Keramikringe |
Piezo -Keramik -Ringbeschreibung:
- Piezo-Material: PZT-4
- Abmessungen: φ70 × φ33 × 9 mm
- Resonanzfrequenz: 21,3 ± 10%kHz
- Resonanzimpedanz: ≤ 200 Ω
- Statische Kapazität: 4200 ± 10%PF
- Elektrode: Silber
- Vibrationsmodus: Dickenmodus
- Anwendungen: Ultraschallschweißer
Anwendungen: In Zünder, Piezo-Expansionssensor, Vibrationserzeugung, Kompressionssensor, Ultraschallschweißen, Ultraschall-Zahnmotor, Bolt-Clamped Ultrasonic Transducer, Biodiesel-Mischungswandler, Tonpilzwandler, Ultraschalltransformator, Piezo-Ringelatomizer und andere.
Außendurchmesser: 5,0 - 100 mm
Innendurchmesser: (2,0 - 35 mm)
Dicke: (0,2 - 15 mm)
Abmessungen | Radialfrequenz | Kapazität | Dielektrischer Dissipationsfaktor | Impedanz | Kr | Mechanisch |
Φ13 × φ5,3 × 2,2 | 126.8 | 455 | ≤ 0,3 | ≤ 15 | ≥ 0,55 | 500 |
Φ15 × φ6 × 2 | 110.0 | 670 | ≤ 0,3 | ≤ 15 | ≥ 0,55 | 500 |
Φ30 × φ10 × 5 | 51.0 | 1190 | ≤ 0,3 | ≤ 15 | ≥ 0,55 | 500 |
Φ32 × φ11 × 5 | 47.2 | 1300 | ≤ 0,3 | ≤ 20 | ≥ 0,55 | 500 |
Φ35 × φ15 × 5 | 45.9 | 1770 | ≤ 0,5 | ≤ 15 | ≥ 0,49 | 500 |
Φ35 × φ15 × 5 | 45.5 | 1430 | ≤ 0,3 | ≤ 15 | ≥ 0,45 | 800 |
Φ35 × φ15 × 5,5 | 45.9 | 1610 | ≤ 0,5 | ≤ 15 | ≥ 0,49 | 500 |
Φ38 × φ16 × 5 | 42.0 | 2100 | ≤ 0,5 | ≤ 15 | ≥ 0,49 | 500 |
Φ38 × φ16 × 5 | 42.0 | 1650 | ≤ 0,3 | ≤ 15 | ≥ 0,55 | 800 |
Φ38 × φ13 × 6,4 | 44.1 | 1780 | ≤ 0,5 | ≤ 15 | ≥ 0,49 | 500 |
Φ40 × φ15 × 5 | 42.8 | 1970 | ≤ 0,5 | ≤ 15 | ≥ 0,55 | 500 |
Φ42 × φ15 × 5 | 40.0 | 1970 | ≤ 0,5 | ≤ 15 | ≥ 0,51 | 500 |
Φ42 × φ17 × 5 | 38.8 | 2220 | ≤ 0,5 | ≤ 15 | ≥ 0,51 | 500 |
Φ45 × φ15 × 5 | 37.7 | 3180 | ≤ 0,5 | ≤ 15 | ≥ 0,51 | 500 |
Φ45 × φ15 × 5 | 38.1 | 2580 | ≤ 0,3 | ≤ 15 | ≥ 0,46 | 800 |
Φ50 × φ17 × 5 | 34.8 | 3160 | ≤ 0,3 | ≤ 15 | ≥ 0,55 | 800 |
Φ50 × φ17 × 6,5 | 34.8 | 3280 | ≤ 0,3 | ≤ 15 | ≥ 0,55 | 800 |
Abmessungen （OD ×ID × h）mm | Radialfrequenz (KHz) | Resonante ImpedancE rt (%) | CouVerpflegung Koeffizientennt(%)
| Kapazität (PF) |
P81-φ12 × φ6 × 3 | 128 ± 5% | ≤ 20 | 40 | 200 ± 10% |
P81-φ15 × φ6 × 3 | 109 ± 5% | ≤ 18 | 40 | 498 ± 10% |
P81-φ20 × φ6 × 3 | 88 ± 5% | ≤ 15 | 40 | 912 ± 10% |
P81-φ25 × φ10 × 3 | 66 ± 5% | ≤22 | 42 | 1310 ± 10% |
P81-φ25 × φ10 × 6 | 66 ± 5% | ≤24 | 42 | 660 ± 10% |
P81-φ30 × φ15 × 6 | 50 ± 5% | ≤ 20 | 40 | 850 ± 10% |
P81-φ30 × φ20 × 4 | 44 ± 5% | ≤ 18 | 40 | 1170 ± 10% |
P81-φ35 × φ15 × 5 | 46 ± 5% | ≤ 15 | 43 | 1500 ± 10% |
P81-φ35 × φ15 × 6 | 46 ± 5% | ≤ 17 | 43 | 1250 ± 10% |
P81-φ38 × φ15 × 5 | 44 ± 5% | ≤ 15 | 43 | 1800 ± 10% |
P81-φ45 × φ15 × 6 | 36 ± 5% | ≤ 12 | 43 | 1800 ± 10% |
P81-φ50 × φ17 × 6 | 34 ± 5% | ≤ 15 | 43 | 2750 ± 10% |
P81-φ50 × φ20 × 6 | 33 ± 5% | ≤ 20 | 40 | 2600 ± 10% |
P81-φ50 × φ23 × 6 | 32 ± 5% | ≤ 20 | 40 | 2300 ± 10% |
P81-φ60 × φ30 × 10 | 26 ± 5% | ≤ 28 | 36 | 1900 ± 10% |
P81-φ70 × φ30 × 10 | 23 ± 5% | ≤25 | 36 | 2800 ± 10% |
PZT -Material:
- PZT4 Piezoelektrische Keramik haben ein doppeltes Verhalten des Empfangens und Sendens mit höherer Empfindlichkeit und niedrigerem dielektrischem Verlust.
- PZT5 Piezoelektrische Keramik weisen einen höheren elektromechanischen Kopplungskoeffizienten, die mittelschwere Dielektrizitätskonstante und eine höhere Empfindlichkeit auf.
- PZT8 Piezoelektrische Keramik des Hochleistungsübertragungsarts haben eine gute piezoelektrische Eigenschaft, eine hohe mechanische Festigkeit, ein hohes Zwangsfeld und einen niedrigen dielektrischen Verlust in starken Feldern.
Piezo -Keramikscheiben | Durchmesser | PZT-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Dicke | 0,3-10 | 0,25-15 | 0,4-8 | |
Piezo -Keramikringe | Außendurchmesser | 3-100 | 3-100 | 3-100 |
Innendurchmesser | ≥ 2 | ≥ 2 | ≥ 2 | |
Dicke | 0,3-10 | 0,25-15 | 0,4-8 | |
Piezo -Keramikrohre | Außendurchmesser | 3-108 | 3-108 | 3-105 |
Innendurchmesser | ≥ 2 | ≥ 2 | ≥ 2 | |
Länge | ≤ 50 | ≤ 50 | ≤ 50 | |
Piezo -Keramikplatten | Länge | ≤ 50 | ≤ 50 | ≤ 50 |
Breite | ≥ 1 | ≥ 1 | ≥ 1 | |
Dicke | 0,3-10 | 0,25-15 | 0,3-8 |
Anwendungen der piezoelektrischen Keramik
Ultraschalldurchflussmesser | Hydrophone | Beschleunigungsmesser |
pIEZO -Wandlervibration | Zerstäuberwandler | Materie Dispersion |
Impact-Typ-Gaszündungen | präzise Bewegungskontrolle | Drucksensor |
Beschleunigungsmesser | Impact-Typ-Gaszündungen | präzise Bewegungskontrolle |
Mikrofone | Musikalische Pick-ups | Diagnostischer medizinischer Ultraschall |
Klang Herstellung | Levelsensoren | Ultraschallatomisatoren |
Sonarwandler | Ultraschallmikrobindungsapparat | Wandstärkesensor |
Unterwasser -Echo -Sounders | Hochfrequenzwandler | hohe Spannungsdruck -Enten |
Squeeze-Gas | Zünder hoher Machtaktuatoren | Vibrationsmotoren |
Transformer | Ultraschallschweißen | Ultraschalloperation |
Materialspannungssensor | Piezo -Elektrizitätsernte | Biomedizinische Sonde |
Piezo -Elektrizitätsernte | Fischfinder -Wandler | Kompressionssensor |
Piezo -Expansionssensor | Schönheitswandler | Ultraschallmischung |
Taschenrechner, | Telefone | Wagen Alarm Sensor |
Embryo Monitor | Herz Reflexionoskop Reflektor | Schrittzähler |
Ultraschall medizinisch | uLtrasonische Reinigung | Sonochemie |
Unser Service:
PACKage : Zuerst verwenden wir alle einen Dual-Layer-Schaum, um das Piezo-Keramik-Duo in seine Frangibilität zu wickeln, und dann verwenden wir geeignet, um die Schachtel hinein zu setzen und festzuhalten, um sicherzustellen, dass er perfekt ist.
Lieferzeit: Standardprodukt wird innerhalb von 2 Arbeitstagen nach der Zahlung versendet.
Zahlungsarten: T/t, paypal, westlich Union
Garantie: 100% brandneu, wenn Sie die Fabrik verlassen. Der Verkäufer garantiert die Qualität der Produkte (ohne Tragen von Teilen) für einen Zeitraum von 1 Jahr ab dem Datum des Versuchslaufs unter der Anwesenheit unseres Technikers.
