Ultraschall -Luftbefeuchtersensorschaltung aus Ultraschallwandlern bestehend

Ultraschall -Luftbefeuchtersensorschaltung aus Ultraschallwandlern bestehend

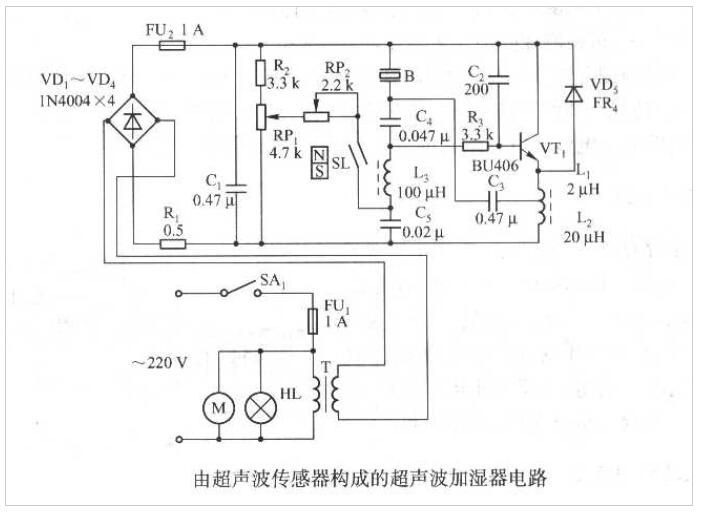

Die folgende Abbildung ist eine ultraschallige Luftbefeuchtersensorschaltung, die aus einem bestehtpiezoelektrischer Ultraschallwandler, was zum Befeuchtung der Luft im Raum geeignet ist.

1. Schaltungszusammensetzung

Die in der obige Abbildung gezeigte Schaltung besteht hauptsächlich aus einem Ultraschallosonikozillator, der aus VTI und seinen peripheren Komponenten besteht. SL ist ein Schaltermagnetsensor, der zusammen mit dem magnetischen Schwimmer der N-S-Polarität einen Wasserspiegel-Steuerschalter bildet. B ist ein Ultraschallsensor.

2. Stromversorgungskreislauf

Die 220 -V -Wechselstromspannung wird durch den Power Switch SA1, der Wechselstromsicherungsfu1, zum Power -Indikator H hinzugefügt. Der Nebelabgase -Lüftermotor M und der Stromtransformator t primär. Nachdem der 45 -V -Wechselstromausgang mit niedriger Spannung aus der T -Sekundärstätte durch VDI ～ VD4 gerichtet und durch C1 filtriert wird, wird die erhaltene DC -Spannung von etwa 50 V an die nachfolgende Stufe als Arbeitsleistung zur Verfügung gestellt. Der maximale Betriebsstromkreis vonUltraschall -Wandlerabstandmessungist ungefähr 530 mA.

3. Ultraschall -Oszillatorschaltung

Der Ultraschallschwingungskreis besteht aus VTI, Li, L2 usw., und die Oszillationsfrequenz entspricht der natürlichen Resonanzfrequenz desPiezoelektrikumB. Ultraschallwandler B ist sowohl ein Resonanzelement als auch eine Schaltungsbelastung. RPI ist ein Potentiometer zur Einstellung der Nebelmenge. RP2 ist ein Hilfspotentiometer. Das Einstellen von RPI kann die Gleichspannung von VTI ändern, und die Schwingungsausgangsamplitude kann innerhalb eines bestimmten Bereichs eingestellt werden. Je größer die Amplitude, desto größer ist die Menge an Nebel.

4. Schaltung der Ultraschallsteuerung

Der aus SL- und N-S-Magnetschwimmer bestehende Wasserstandskontrollschalter wird verwendet, um den Wasserstand zu steuern. Der magnetische Schwimmer bewegt sich mit dem Wasserstand im Behälter nach oben und unten. Wenn der Wasserstand auf ein bestimmtes Niveau fällt, nimmt der relative Abstand zu, SL verliert den Magnetismus und trennen sich und vti hört zu, die vibrieren. Zu diesem Zeitpunkt sollte dem Behälter Wasser hinzugefügt werden.
