Touchscreen für piezoelektrische Keramikanwendungen

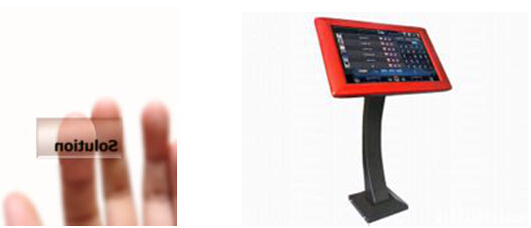

Touchscreen (auch als \"Touchscreen\", \"Touch Panel\") ist ein induktives Flüssigkristall -Display -Gerät, das Eingangssignale wie Kontakte empfangen kann. Wenn eine grafische Schaltfläche auf dem Bildschirm berührt wird, kann das haptische Rückkopplungssystem verschiedene angeschlossene Geräte gemäß einem vorprogrammierten Programm anführen, mit dem mechanische Taste ersetzt werden kann, und verwenden Bildschirme für flüssige Kristallanzeigen, um dynamische Audio- und Videos zu erstellen Auswirkungen.

Der Touchscreen verleiht der Multimedia einen neuen Look und ist ein sehr attraktives neues multimedia -interaktives Gerät. Es wird hauptsächlich für öffentliche Informationsfragen, Führungsbüro, industrielle Kontrolle, Militärkommando, Videospiele, Song und Ordnung, Multimedia-Lehre, Immobilienvorverkauf usw. verwendet.

Touchscreens unterscheiden sich von technischen Prinzipien vonPiezo -Keramikscheibeund kann in fünf grundlegende Typen unterteilt werden: Touchscreensen für die Vektordruckerfassungstechnologie, Widerstands -Technologie -Touchscreens, Kapazitiven -Touchscreens, Touchscreens für Infrarot -Technologie und Touchscreens für akustische Wellentechnologie. Unter ihnen hat sich der Touchscreen zur Vektordruckerfassungstechnologie aus der historischen Bühne zurückgezogen.
Die Positionierung der Resistive -Technologie -Touchscreen ist genau, aber der Preis ist ziemlich hoch und hat Angst vor Kratzen und Schaden.

Das Design der kapazitiven Technologie -Touchscreen -Design ist angemessen, aber es ist schwierig, das Problem der Bildverzerrung grundlegend gelöst zu werden. Infrarottechnologie des Touchscreens ist billig, aber sein Rahmen ist zerbrechlich, es ist leicht, leichte Störungen zu erzeugen und sie unter gekrümmten Bedingungen verzerrt.

Der Oberflächen -Akustikwellen -Touchscreen löst verschiedene Defekte der vorherigen Touchscreens und ist nicht leicht zu beschädigen. Es ist für verschiedene Anlässe geeignet. Der Nachteil ist, dass wenn Wassertropfen und Staub auf der Bildschirmoberfläche den Touchscreen stumpf oder sogar nicht funktionieren. Im Folgenden wird kurz die oben genannten Arten von Touchscreens eingeführt:

Resistiven Touchscreen

Dieser Touchscreen verwendet die Druckerkennung für die Steuerung. Der Hauptteil eines Widerstands -Touchs -Bildschirms ist ein Widerstands -Dünnfilmbildschirm, der genau der Anzeigeoberfläche entspricht. Dies ist ein vielschichtiger Verbundfilm. Es verwendet eine Schicht aus Glas oder harte plastische flache Platte als Basisschicht, und die Oberfläche ist mit einer Schicht transparenter Oxidmetalls (transparent leitfähiger (Widerstand) leitender Schicht beschichtet, die mit einer äußeren Oberfläche glatt und kratzfest bedeckt ist Kunststoffschicht, seine innere Oberfläche ist auch mit einer Beschichtung beschichtet, und es gibt viele kleine (weniger als 1/1000 Zoll) transparent zwischen ihnen Isolationspunkte trennen die beiden leitenden Schichten voneinander. Der Schlüssel des Widerstands -Touchscreens ist die Materialtechnologie Üblicherweise verwendete transparente leitfähige Beschichtungsmaterialien sind ITO, Indiumoxid, Lichtübertragung 80% und nimmt dann ab, wenn sie dünner ist, und steigt auf 80%, wenn die Dicke 300 Angstrome beträgt.

Einschränkungen der Widerstandsbildschirme

Der häufige Nachteil der Widerstands -Touchscreens besteht darin, dass Menschen, die nicht zu hart wissen oder eine scharfe Note verwenden, den gesamten Touchscreen kratzen und Schrott verursachen können, da die äußere Schicht des Verbundfilms aus Kunststoffmaterial besteht. Innerhalb der Grenzen verletzt der Kratzer jedoch nur die äußere leitende Schicht. Der Kratzer der äußeren leitenden Schicht ist für den fünftem Widerstands-Touchscreen irrelevant und für den vierdrahnen Widerstands-Touchscreen tödlich.

Kapazitiven Touchscreen

Es funktioniert, indem es die aktuelle Induktion des menschlichen Körpers verwendet. Der kapazitive Touchscreen ist ein vierschichtiger Verbundglasbildschirm. Die innere Oberfläche und die Zwischenschicht des Glasbildschirms werden jeweils mit einer ITO -Schicht beschichtet. Die äußerste Schicht ist eine dünne Schicht aus Silica -Glas -Schutzschicht. Die Zwischenschicht -ITO -Beschichtung wird als Arbeitsfläche verwendet. Vier Elektroden, die innere Schicht ITO ist eine Abschirmschicht, um eine gute Arbeitsumgebung zu gewährleisten. Wenn ein Finger aufgrund des elektrischen Feldes des menschlichen Körpers die Metallschicht berührt, bilden der Benutzer und die Touchscreenoberfläche einen Kopplungskondensator. Für Hochfrequenzstrom ist der Kondensator ein direkter Leiter, sodass der Finger einen kleinen Strom aus dem Kontaktpunkt zeichnet. Dieser Strom fließt aus den Elektroden an den vier Ecken des Touchscreens, und der Strom, der durch die vier Elektroden fließt, ist proportional zum Abstand vom Finger zu den vier Ecken. Der Controller berechnet die Position des Berührungspunkts durch genaue Berechnung der vier Stromverhältnisse.

Defekte kapazitive Touchscreens

Kapazitive Touchscreens weisen eine bessere Lichtübertragung und Klarheit auf als vier Draht-Widerstandsbildschirme. Natürlich können sie nicht mit Akustikwellenbildschirmen der Oberflächenwellen und Fünf-Draht-Widerstandsbildschirmen verglichen werden. Kapazitive Bildschirme haben schwerwiegende Überlegungen. Darüber hinaus weist der vierschichtige zusammengesetzte Touchscreen der kapazitiven Technologie eine ungleichmäßige Lichtübertragung bei verschiedenen Wellenlängen auf, und es gibt ein Problem der Farbverzerrung. Aufgrund der Reflexion des Lichts zwischen Schichten sind die Bildzeichen verschwommen.

Infrarot -Touchscreen

In den frühen Konzepten hatten Infrarot -Touchscreensen technische Einschränkungen wie geringe Auflösung, begrenzte Berührungsmethoden und anfällig für Umweltmischung und Fehlfunktion, sobald sie aus dem Markt verblassten. Danach löste die zweite Generation von Infrarot-Bildschirmen das Problem der Anti-Licht-Interferenz teilweise. Die dritte und vierte Generationen verbesserten auch die Auflösung und Stabilitätsleistung des Piezo -Disc -Wandlers, machten jedoch keinen qualitativen Sprung in den wichtigsten Indikatoren oder der umfassenden Leistung. Jeder, der die Touchscreen -Technologie kennt, weiß jedoch, dass Infrarot -Touchscreens nicht von Strom, Spannung und statischer Elektrizität betroffen sind und für harte Umgebungsbedingungen geeignet sind. Die Infrarot -Technologie ist der ultimative Entwicklungstrend von Touchscreen -Produkten. Touchscreens mit akustischen und anderen Materialtechnologien haben unüberwindliche Barrieren wie Beschädigung und Alterung eines einzelnen Sensors, Angst vor Kontamination der Berührungsschnittstelle, destruktiver Verwendung und komplizierter Wartung. Solange der Infrarot -Touchscreen wirklich hohe Stabilität und hohe Auflösung erreicht, wird er sicherlich andere technische Produkte ersetzen und zum Mainstream des Touchscreen -Marktes werden.

Oberflächen -Akustikwellen -Touchscreen

1. Oberfläche Akustikwelle

Oberflächen akustische Welle, eine Art Ultraschallwelle, eine mechanische Energiewelle, die sich flach auf der Oberfläche eines Mediums ausbreitet (z. B. ein starres Material wie Glas oder Metall). Durch die keilförmige dreieckige Basis (streng nach der Wellenlänge der Oberflächenwelle ausgelegt) kann richtungsbedingte Akustikwellenenergieemissionen mit kleinwinkeliger Oberflächenwelle erreicht werden. Die akustische Oberflächenwellenleistung ist stabil, leicht zu analysieren und weist bei der Scherwellenübertragung sehr scharfe Frequenzeigenschaften auf. Im Jahr 2013 hat sich die Anwendung nicht-zerstörerischer Tests, Bildgebung und Waver rasch entwickelt. Technologie wie leitfähige Materialien und Erkennungstechnologie waren ziemlich ausgereift. Der Touchscreen -Teil der Oberflächen -Akustikwellen -Touchscreen kann eine flache, kugelförmige oder zylindrische Glas -Flachplatte sein, die vor dem CRT-, LED-, LCD- oder Plasma -Display -Bildschirm installiert ist. Die obere linke Ecke und die untere rechte Ecke des Glasbildschirms sind jeweils mit vertikalen und horizontalen Ultraschallübertragungswandlern festgelegt, und die obere rechte Ecke ist mit zwei entsprechenden Ultraschallempfangsschändern fixiert. Die Ultraschallübertragung und Empfangsanbieter hier bestehen aus piezoelektrischen Keramik. Die vier Umfang des Glasschilds sind mit sehr präzisen Reflexionsstreifen in einem Winkel von 45 ° von spärlich bis dicht beabstandet.

2. Arbeitsprinzip des Akustikwellen -Touchsbildschirms der Oberfläche

Piezoelektrische Keramikblätter an den vier Ecken oder Seiten des Touchscreens werden als Stützpunkte und Erfassungspunkte des Touchscreens verwendet. Wenn eine externe Kraft den Touchscreen berührt, wird am Kontaktpunkt eine Kraft erzeugt, und die Positionen der Kontaktpunkte sind unterschiedlich, was zu unterschiedlichen Spannungsverhältnissen führt, die durch die vier Piezo -Keramikstücke erzeugt werden. Das Prinzip der Oberflächenladung oder Spannungserzeugung der piezoelektrischen Keramikwandler wird auf der Grundlage der piezoelektrischen Wirkung des piezoelektrischen Keramikmaterials bestimmt. Durch Messen der von den vier Piezo -Keramikstücke erzeugten Spannung kann die spezifische Position des Kontaktpunkts berechnet werden, und die Größe der Kraft kann gleichzeitig bekannt sein. Durch Ändern der steigenden und fallenden Kanten der auf der Piezokeramik gebildeten Spannungswellenform kann die Geschwindigkeit der Kraftänderung oder die Beschleunigung des Kraftsensors erhalten werden. Durch die Bestimmung der Position und Intensität des Kontaktpunkts wird schließlich der Zweck der Berührung erreicht. Darüber hinaus unterscheidet sich der Effekt dieser neuen Art von Berührung von der traditionellen Berührung. Es kann nicht nur genau die Position des Berührungspunkts erkennen, sondern auch die Größe und Beschleunigung der Kraft. Die taktile Dimension nimmt zu.

3. Oberflächen akustische Wellen -Touchscreenmerkmale

4.

High Definition und gute Lichtübertragung. Hohe Haltbarkeit, gute Kratzerfestigkeit (im Vergleich zum Oberflächenfilm des Widerstands, des Kondensators usw.). Reaktionsschnell. Nicht von Umweltfaktoren wie Temperatur und Luftfeuchtigkeit, hoher Auflösung, langer Lebensdauer (50 Millionen Mal unter guter Wartung) betroffen; Eine hohe Lichtübertragung (92%) kann eine klare und transparente Bildqualität aufrechterhalten. Keine Drift, muss nur einmalige Kalibrierung installiert werden. Es gibt eine Antwort von der dritten Achse (dh Druckachse) und wird mehr an öffentlichen Orten verwendet. Oberflächen akustische Wellenbildschirme müssen häufig gehalten werden, da Staub, Öl oder sogar Flüssigkeiten aus Getränken die Oberfläche des Bildschirms kontaminieren, die die Wellenführerfutter auf der Oberfläche des Touchsbildschirms blockieren, Wellen nicht richtig übertragen oder machen Die Wellenformänderung und der Controller können sie nicht erkennen, was sich auf die normale Verwendung des Touchscreens auswirkt, müssen Benutzer der Umwelthygiene strikt achten.
