Die Innenpositionierung ist eine Anwendung, die in den letzten Jahren vorgeschlagen wurde. Wie benutze ich Ultraschallwandler für die Innenpositionierung? Nehmen Sie als Beispiel eine kurze Einführung vor.

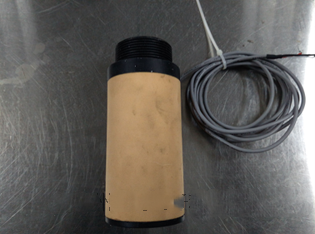

FeigeURE 1 PHA-21-G Horizontaler nicht-leitender Luftwandler als Emissionsquelle

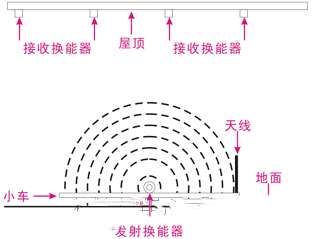

Der Standort befindet sich in einem Innenraum, etwa 20 × 30 Meter, und die Dachhöhe beträgt etwa 3,5 Meter. Auf dem Boden befindet sich ein automatischer Wagen, die Länge × Breite beträgt 1 Meter × 0,6 Meter. Verwenden Sie den horizontalen DYA-21-GNicht-Regisseurluftwandlerals Emissionsquelle und platzieren Sie sie flach auf den Wagen. Nach verschiedenen experimentellen Anforderungen kann es in verschiedenen Bereichen mehr als einen Wagen geben. Während der Bewegung des Wagens emittiert der PHA-21-G-Luftwandler kontinuierlich Ultraschallwellen von etwa 21 kHz, einem 180-Grad-Emissionszustand auf dem Dach.
Um die Wirkung der Innenpositionierung zu erzielen, müssen mindestens drei Empfangswandler in der Lage sein, die Ultraschallwellen aus dem PHA-21-G zu erhaltenUltraschall -Abstandswandler. Dann sollte das Dichteproblem berücksichtigt werden, wenn der empfangende Wandler auf dem Dach angeordnet ist. Die Website ist 30 Meter breit und 20 Meter lang. Das schematische Diagramm des auf dem Dach angeordneten Wandlers lautet wie folgt:

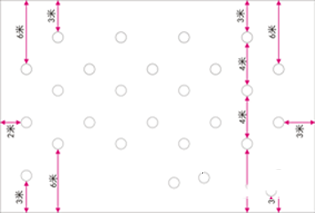

Abbildung 3 schematisches Diagramm der Verteilung des EmpfangsWandler für die Dachpositionierung
Die Verteilung der empfangenden Wandler auf dem Dach kann gemäß dem Sendungswinkel des Sendungswandlers geändert werden. Je größer der Sendungswinkel ist, desto weniger benötigt die Anzahl der empfangenden Wandler.
Um die Positionierungsgenauigkeit zu verbessern, kann dem Trolley eine Übertragungsantenne zur gleichzeitigen Signalübertragung hinzugefügt werden. Wenn der Übertragungswandler überträgt, verwenden Sie die Antenne, um die Übertragungszeit zu übertragen, damit der empfangende Wandler auf dem Dach die Übertragungszeit erhalten kann, was die Positionierungsgenauigkeit verbessern kann.
