Optische Phasenmodulation basierend auf PZT -Piezoelektrik -Keramik

Mit der Produktionstechnologie und der kontinuierlichen Erweiterung von Anwendungen wurden die PZT -Piezoelektrik -Keramik weit verbreitet, und ihre Popularität steigt ebenfalls.

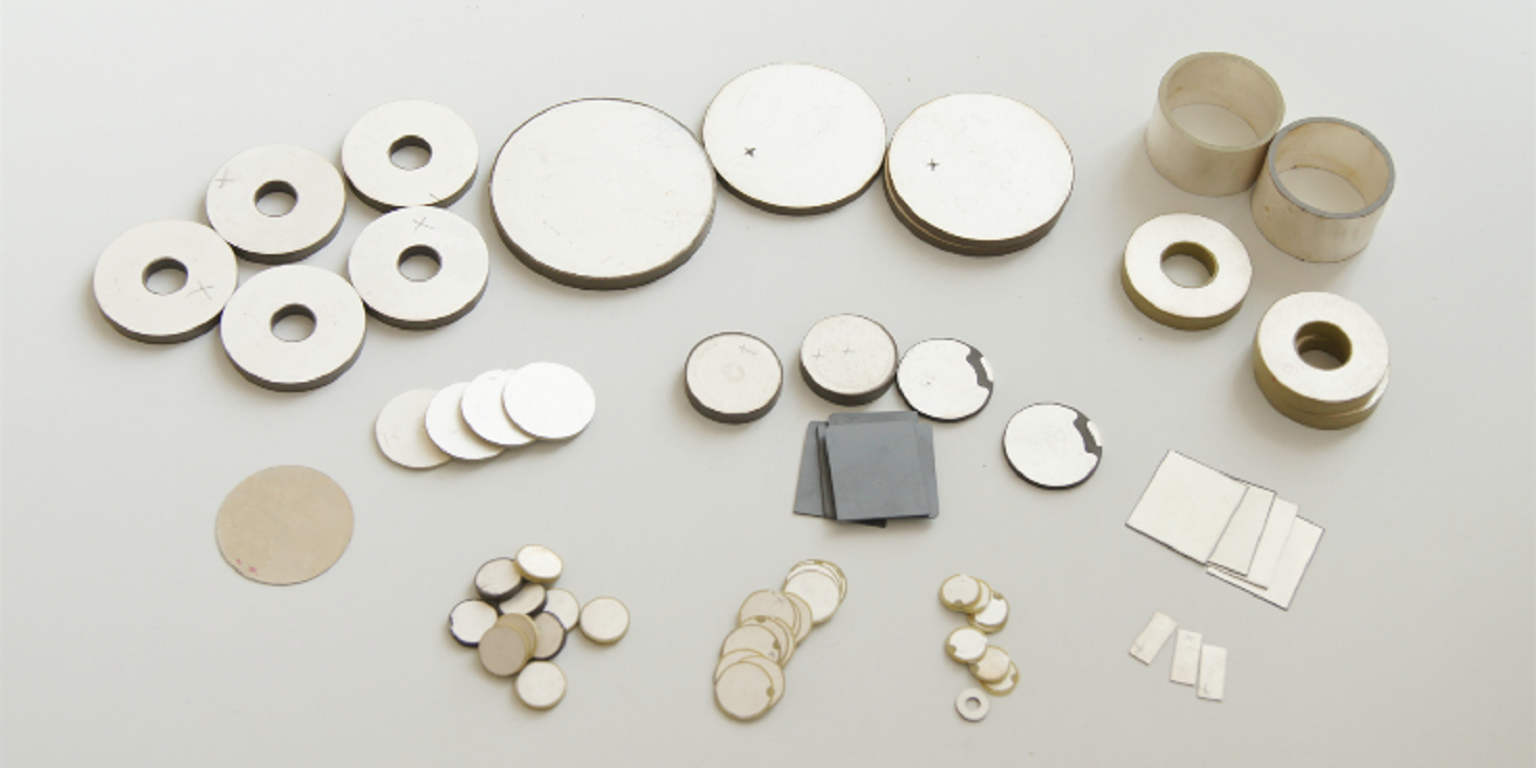

PZT-piezoelektrische Keramik haben den inversen piezoelektrischen Effekt, dh die Mikroverschiebung des entsprechenden Spannungssignals kann unter dem angelegten Spannungssignal erzeugt werden, und es hat die Eigenschaften der hohen Auflösung und der mikrosekunden-Reaktionsgeschwindigkeit, die dem optischen Genauigkeit entspricht. Phasenmodulation. PZT Piezoelektrischer Keramikphasenschalt ist auch der Hauptbestandteil verschiedener Interferometer und deren Genauigkeit vonPiezo -KeramikscheibeWirkt sich direkt die Messgenauigkeit des Interferometers aus.

Gemäß der Differenz des optischen Interferenzpfads sind die Anzahl und die Arten der verwendeten PZT-Piezoelektrik-Keramik unterschiedlich, im Allgemeinen in Einzel- und Multi-Branch unterteilt, und nach verschiedenen Nutzungsszenarien der Kunden bietet der Kern eine Vielzahl von Phasenmodulation. / Phase verschobene piezoelektrische Keramiklösung. Wenn optische Faser als Ausbreitungsmedium des Lichts wie Faserdifferentialinterferometer, abstimmbarer Faserlaser usw. verwendet werden, ändert sich die Lichtphase mit der Ausbreitungslänge. Wenn beispielsweise eine optische Faser auf einer PZT -piezoelektrischen Keramik gewickelt ist, wird die piezoelektrische Keramik bei einem Spannungssignal leicht deformiert, wodurch die Länge und der Brechungsindex der optischen Faserwunde auf der piezoelektrischen Keramie verändert werden. Wenn derPiezo -Keramikzylinderrohrunterliegt einer regelmäßigen Mikro-Deformation, die Faserlänge ändert sich regelmäßig und die Phase des ausbreitenden Lichts ändert sich ebenfalls regelmäßig. Für dieses Szenario sind die Arten der optionalen PZT -Piezoelektrik -Keramik sehr vielfältig, die von vielen Faktoren wie Größe, Verzögerungszeit und Anpassungsmethoden beeinflusst werden.

Piezoelektrikfaser -Trage

Für diese Situation kann der Faser -Stretch -Expander verwendet werden, der zwei Versionen aufweist, beide mit Faserwicklungsnut, die Faser kann direkt in der Rille gewickelt werden, und die Länge der Wundfaser kann das oben genannte 100 Meter erreichen. Sein Verschiebungsbereich ist groß, und die radiale Verschiebung kann 80 μm erreichen, was die Antriebsspannung erheblich reduzieren und dennoch eine große Verschiebung erzeugen kann. Zum Beispiel kann die radiale Verschiebung bei 10 V immer noch mehr als 5 μm erreichen.

Hohlpiezoelektrik -Keramikstapel

Eine andere Möglichkeit besteht darin, einen hohlen piezoelektrischen Keramikstapel zu verwenden, der entlang der Länge verformt und ein Durchgangsloch in der Mitte hat. Durch die periodische Verlängerungsverformung der piezoelektrischen Keramik kann die Länge der Lichtausbreitung regelmäßig verändert werden, wodurch die Lichtphase verändert wird. Diese Art von piezoelektrischer Keramik kann eine Verschiebung von 1,5 μm unter 15 -V -Spannung erzeugen und die durch das Spannungssignal verursachten negativen Effekte im Grunde beseitigen.

Piezo -Keramik -Piezoelektrikumhat eine dimensionale Toleranz von ± 0,01 mm und eine Flachheit von bis zu ± 5 & mgr; m, was für die Phasenmodulation der Faseroptik sehr geeignet ist und die Genauigkeit von Interferometern garantieren kann.

Die Frequenz und Amplitude der Ausgangslichtintensität des Faserinterferometers hat eine lineare Beziehung zu der Frequenz und Größe des auf die PZT -Piezoelektrik -Keramik angelegten Spannungssignals. Ein Interferometer mit einem optischen Phasenmodulator mit hohlen piezoelektrischem Keramik hat eine sehr hohe Empfindlichkeit und ist sehr geeignet für die Überwachung der Schwingungsquellen in der externen Umgebung sowie zur Überwachung der Schwingungsfrequenz und Amplitude der Schwingungsquelle.

Röhrchenform Piezoelektrik

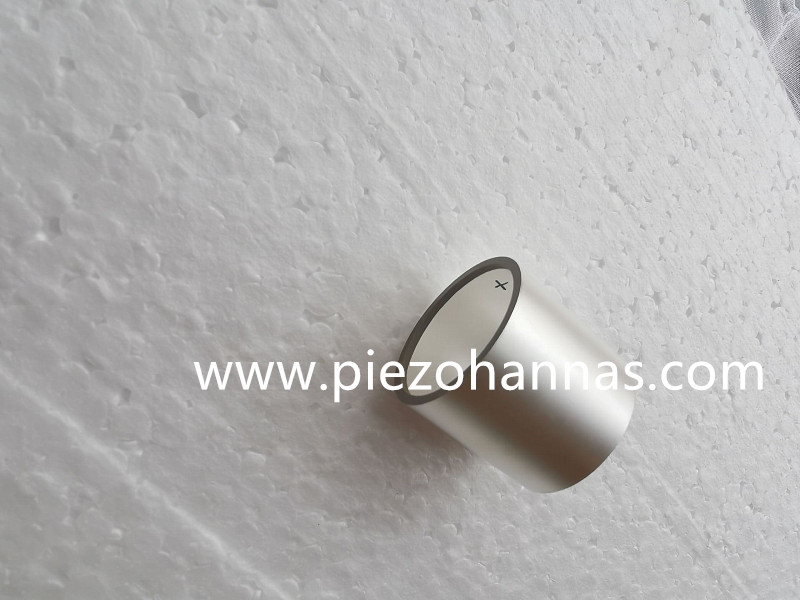

Eine andere Möglichkeit besteht darin, piezoelektrische Keramikrohre/Ringe zu verwenden. Es erzeugt Expansions- und Kontraktionsbewegungen in radialer Richtung. Unter der Wirkung des periodischen Spannungssignals erzeugt das piezoelektrische Keramikrohr eine periodische Expansionsbewegung, die die Länge und den Brechungsindex der optischen Faserwunde auf der Oberfläche des Außendurchmessers verursacht, wodurch sich die Phase des übertragenen Lichts regelmäßig ändert.

Piezoelektrische Phasenschieber werden in Interferometern mit großer Durchmesser verwendet. Das Prinzip ist das gleiche, und hier werden auch Interferometer mit großem Durchmesser erwähnt. Für den horizontalen horizontalen optischen Pfad des Fizeau -Interferometers des großen Durchmessers des großen Durchmessers ist der von ihm verwendete Reflektor im Allgemeinen eine schwerere Kugellinse, und sein Messprozess erfolgt durch Einstellung der Position des Reflektors. Für eine einzelne PZT -piezoelektrische Keramik ist es schwierig, die Anforderungen zu erfüllen, so dass im Allgemeinen mehrere PZT -Piezoelektrik -Keramik innen verwendet werden und gleichmäßig um einen konzentrischen Kreis verteilt sind.

Interferometer mit großer Durchmesser haben im Allgemeinen größere geladene Objektive und erfordern größere Zentral durch Löcher. Für diese Anwendungsanforderung ist der Core Can Custom Design PZT Piezoelektrische Phasenschieber gemäß der Struktur des Interferometers wie piezoelektrische Phasenschieber der P77 -Serie. Es hat eine Lagerkapazität von bis zu 15 kg, wenn sie aufrecht platziert ist, bei horizontal platziert und 10 kg, wenn sie auf den Kopf gestellt wird, und die zentrale klare Öffnung kann willkürlich von φ36 bis φ260 mm ausgewählt werden und kann für größere Aperturen und größere Lasten angepasst werden. Gegenwärtig beträgt der Hub des Standardprodukts 6 μm, 20 μm, 50 μm usw. Diese Art von piezoelektrischer Phasenschieber ist sehr geeignet für den Laserinterferometer, der zur Erkennung der Flachheit der Linsen usw. verwendet wird.
