Multi-Array mit hoher Intensität konzentrierter Ultraschallwandler

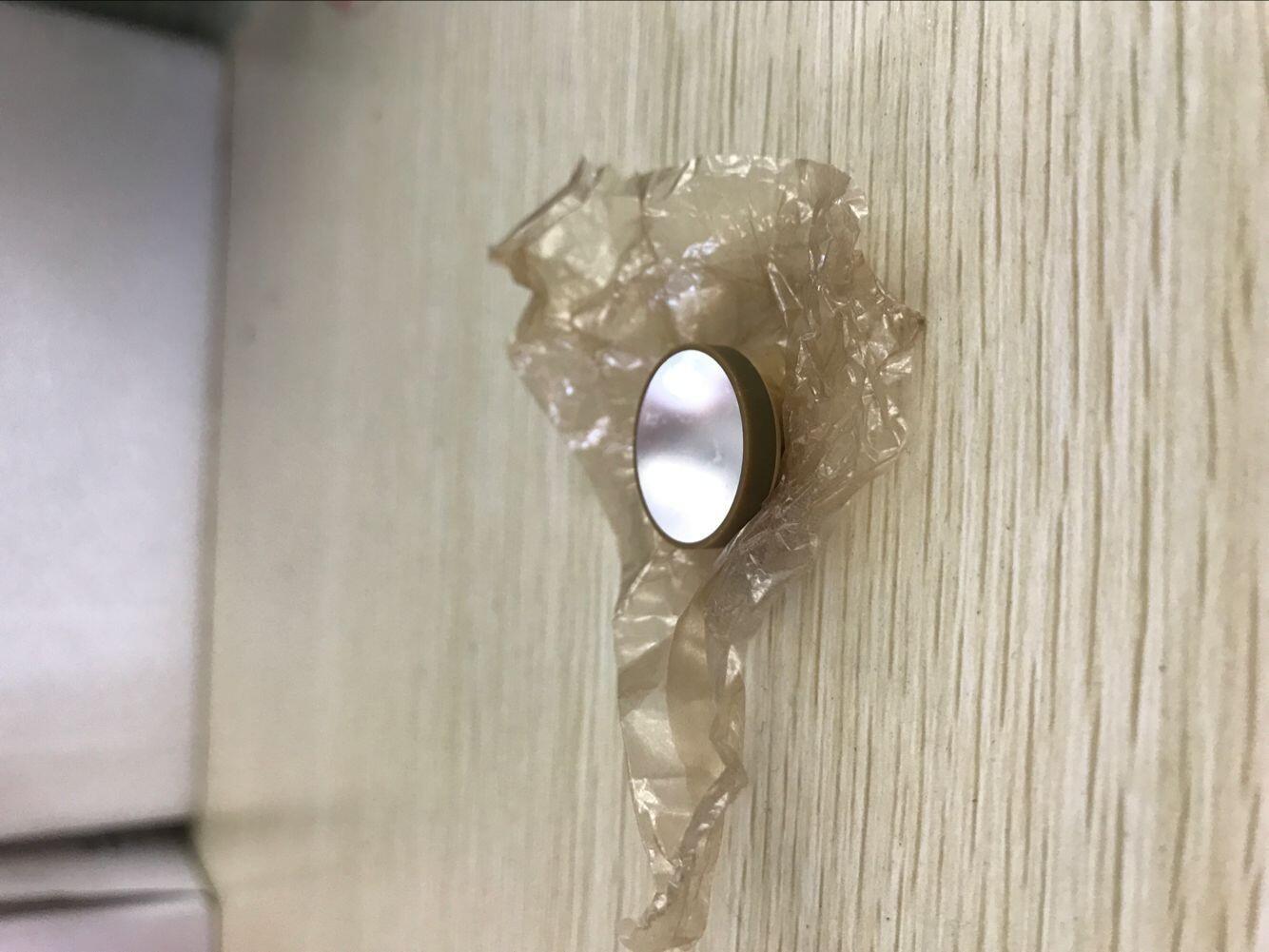

Multi-ArrayHifu Piezo KeramikUltraschallwandler können auch in zwei Typen unterteilt werden, eine ist eine reine Multi-Array-Form und das andere ist ein Phasen-Fokussierung von Multi-Phase-Array. Ein reines Multi-Array-Element legt im Allgemeinen eine Vielzahl von piezoelektrischen Keramikblättern in die konkave sphärische Oberfläche von mehreren Zehn Zentimetern in einer gewissen Regelmäßigkeit, und in der Fokussierung aller piezoelektrischen Keramikblätter fällt im Zentrum des sphärischen Zentrums zusammen, dadurch eine Schwerpunktregion bilden. Die Schwierigkeit liegt hauptsächlich in der Installation, die Position jeder Fokussierung sollte vollständig zusammenfallen, und die elektrischen Eigenschaften jedes piezoelekrizierten Wafers und die Stabilität mehrerer Leistungsverstärker müssen vollständig konsistent sein. Ein typischer Multi-Array-Wandler hat einen piezoelektrischen Wafer mit einem Durchmesser von etwa 30 mm, der auf den drei verschiedenen Breiten der konkaven sphärischen Oberfläche angeordnet ist, von denen die Anzahl 5, 1 1, 16 beträgt; Im höchsten Breitengrad werden vier Laseremitter installiert, um den Bereich des Ultraschallfeldes zu markieren. Das Zentrum der konkaven kugelförmigen Oberfläche hat ein kreisförmiges Loch für die B -ultrasonische Überwachungssonde, und es wurden viele Erfolge bei der Gestaltung und Entwicklung des Ultraschallwandlers erzielt. Es ist eine Multi-Fokussierung von Ultraschallwandler, ein MehrfachelementHifu Piezo für Therary Deviceund sie wurden entwickelt.

Acht Stücke piezoelektrische Keramik sind auf der Wandlerschale fixiert und durch ein Positionierungsverjüngungsloch und eine Einstellschraube positioniert. Es ist symmetrisch auf einem konischen Ring angeordnet. Die Fokussierung von jedemHohe Fokus Piezo Keramikist auf der Achse des konischen Rings überlagert, indem die Schraube eingestellt wird, um eine hochintensive Ultraschallwelle zu bilden. In der fokalen Region ist der Ultraschallwandler durch eine Vielzahl konkaver sphärischer selbstfokusinter Wandler unterschiedlicher Schwerpunktlängen symmetrisch angeordnet, und die Komponenten konzentrieren sich jeweils auf die jeweiligen Fokuspunkte und verteilt auf einer gemeinsamen Achse, um eine zu bilden und eine Lange Brennweite nach einer gewissen Regelmäßigkeit ist es eine kurze Brennweite und andere Brennpunkte, wodurch die Behandlungszeit verkürzt wird.

Der Meridian Split-TypHohe Fokus Ultraschall PiezoDer Wandler unterscheidet sich von den ersten beiden. Die piezoelektrische Keramik ist gleichmäßig in kugelförmige Kappen mit einem Meridian unterteilt, und die innere Oberfläche hat einen Krümmungsradius, der dem Krümmungsradius der Außenoberfläche der übereinstimmenden Schicht entspricht, und wird eng in eine vollständige kontinuierliche Fokussierungsstrahlungsfläche gespleißt. Jede piezoelektrische Keramik hat den gleichen Krümmungs- und Formradius, und die passende Piezoschicht öffnet sich in der Mitte und die Installationsposition von B-Ultrasound. Die konkave kugelförmige piezoelektrische Keramik ist in eine Vielzahl einzelner Array entlang der meridionalen Richtung unterteilt, und die akustische Matching-Schicht ist immer noch eine konkave kugelförmige Schale mit großer Afertur mit einer gleichmäßigen Dicke und ist bei der Arbeitsfrequenz zusammen mit all den piezoelektrischen Wäschern Resonanz. Dadurch wird das Fokussierung des Ultraschallfeldes realisiert.

Die Fokussierung derHifu Piezoelektrischer Kristallist so konzipiert, dass er im Bereich von 50 mm bis 120 mm liegt. Da sich der behandelnde Tumor im Allgemeinen im Körper befindet, ist eine große Brennweite erforderlich. Ein so großer Öffnungswinkel führt zwangsläufig zu einer großen Sondengröße. Das strukturelle Design der gesamten Maschine erfordert Berücksichtigung. Der Vorteil ist, dass es die Schädigung des menschlichen Körpers auf dem Ultraschall -Leitungsweg so weit wie möglich verringern kann. Gleichzeitig wird sichergestellt, dass in der Fokussierung eine ausreichende Intensität und eine steigende Temperatur vorliegt, was die Schmerzen des Patienten erheblich verringert. Es ist darauf hinzuweisen, dass viele Einheiten erklärt haben, dass sie eine schmerzlose Behandlung erreichen können, während sie eine hochintensitätsorientierte Ultraschall-Tumorbehandlung fördern. Die Untersuchung ergab, dass es sich im Prozess befindetHifu Piezoelektrischer SensorFür die Ultraschalltherapie wird im Allgemeinen erforderlich, um den Patienten unterschiedliche Anästhesiegrade durchzuführen. Andernfalls hat der Patient offensichtliche Schmerzen. Die Ultraschallwellen gehen durch die Hautoberfläche des menschlichen Körpers. Im Allgemeinen gibt es unterschiedliche Verbrennungsgrade. Mit hoher Intensität fokussierter Ultraschallwandler mit vollem Phasen können fokussiert werden.
