Wie hoch ist die Resonanzfrequenz von Ultraschallpiezoelektrik -Keramikröhrchen?

1, Resonanzfrequenz der ultraschallpiezoelektrischen Keramik
Die Resonanzfrequenz des ultraschallpiezoelektrischen Keramikwandlers hängt mit der Dicke der Piezokeramik zusammen. Nachdem die piezoelektrische Keramik im Ultraschallgerät installiert wurde, nimmt die Resonanzfrequenz der Piezokeramik ab. Die spezifischen Parameter müssen analysiert werden.

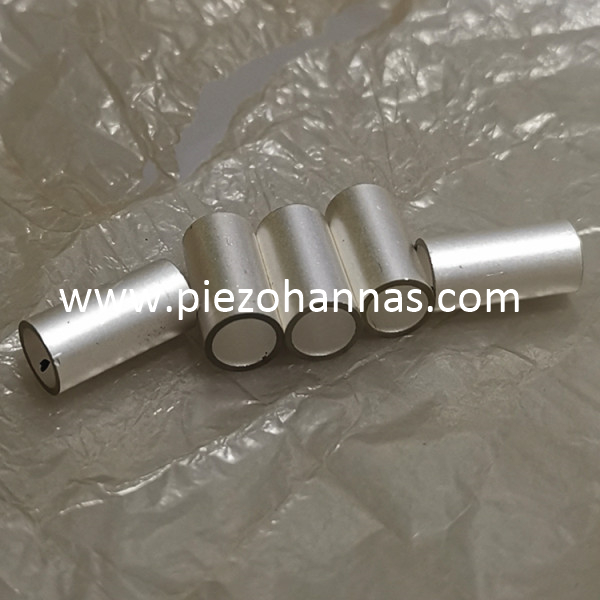

2.Resonante Frequenz vonpiezoelektrische Keramikrohr

Tubuläre piezoelektrische Keramik haben mindestens zwei Resonanzfrequenzen, sie sind axiale und radiale Resonanzfrequenzen, deren radiale Resonanzfrequenzen mit dem äußeren Durchmesser, der Wanddicke usw. zusammenhängen die folgende Formel:
Wo: N: Die Frequenzkonstante in der Dicke Richtung hängt vom Material ab. Für Details ist der berechnete Wert ein Schätzwert.
Zum Beispiel: N40PiezoelektrikumsröhrlerOD39-ID32-TH13, die axiale Resonanzfrequenz wird als etwa 550 kHz berechnet.

Der für die Stromerzeugung verwendete ultraschallpiezoelektrische Keramikchip kann bei der Resonanzfrequenz eine Leistung von 40-50 W / cm2 erzeugen, und das durch das ultraschallische piezoelektrische Keramikchip bei der Resonanzfrequenz erzeugte Hochleistungsmaterial ist p81-Material.

1. Wie kann man die positiven und negativen Elektroden der piezoelektrischen Keramik mit einem Multimeter beurteilen? Und sind sie fixiert?


   Verwenden Sie ein Multimeter, um die positiven und negativen Elektroden der piezoelektrischen Keramik wie folgt zu beurteilen:
   Führe die beiden Drähte auf den beiden Polen derPiezo -KeramikzylinderSchließen Sie dann die Drähte mit den beiden Sonden des Multimeters an und verwenden Sie den Stromblock des Multimeters. Einige Isolierwerkzeuge, wie eine Bleistiftkautschukspitze, mit der die piezoelektrische Keramik leicht gedrückt wurde, um die Richtung des Zeigers auf dem Multimeter zu sehen. Wenn der Zeiger nach rechts schwingt, bedeutet dies, dass das mit dem rote Stift verbundene Ende positiv ist, während das schwarze Ende des Stifts positiv ist.


   Die positiven und negativen Elektroden einer piezoelektrischen Keramik sind nicht fixiert, da die positiven und negativen Ladungen in der piezoelektrischen Keramik unabhängig von den Ionen getrennt werden können. Deshalb sind wir zu diesem Schluss gekommen.





2. Was ist eine piezoelektrische Keramikrelais?


   Piezo -Keramik -Relais sind im Wesentlichen Relais, die immer noch zur Kategorie der Relais gehören. Insbesondere wird die Ladeverformung der piezoelektrischen Keramik verwendet, um das Schilf zu den Kontakten zu bewegen, wodurch der Wunschzweck erreicht wird. Die Hauptvorteile sind einfache Struktur, geringer Stromverbrauch und große interne Impedanz. Daher kann es als Steuerelement eines Kommunikationsgeräts verwendet werden.
