PZ1000K200
Piezohannas
PZ1000K200
Weiche PZT -Materialien Piezo -Scheibekristall für Beschleunigungsmesser
Wuhan Piezohannas Tech.co Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Ultraschallabschlägen mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
 Piezo -Zylinderkristall |  Piezo -Beschleunigungssensor |
Piezo -Discs -Element |
Bereich der Piezo -Scheibe zu produzieren:
Durchmesser: 2mm-120 mm
Dicke: 0,1 mm-30 mm
Größe (Durchmesser*Dicke) | Resonanzfrequenz | Kopplungskoeffizient KR | Resonanzimpedanz zm | Statische Kapazität CS |
2,5 mmx 5 mm | 40 kHz | 12pf ± 10% | ||
3 mm x 0,4 mm | 675 kHz ± 5 % | 70%± 3% | 37 Ω | 430PF ± 15% |
5 mm x 0,2 mm | 445k ± 5 kHz | 70%± 3% | ≤ 8,6 Ω | 1450PF ± 5% |
5mm x 0,4 mm | 450 kHz ± 10 kHz | 1050PF ± 15% | ||
5 mm x 10 mm | 51,9 kHz | 17,38 Pf ± 10% | ||
6,35 mmx0.7mm | 3 MHz ± 5 % | |||
6,35 mm x 16 mm | 35,5 kHz | 30.9pf ± 10% | ||
7mmx 0,2 mm | 300 kHz ± 10 kHz | ≥ 55% | ≤ 10,0 Ω | 3000PF ± 15% |
7 mm x 0,3 mm | 300 kHz ± 10 kHz | ≥ 55% | ≤ 20 Ω | 1600PF ± 15% |
7 mm x 0,5 mm | 300 kHz ± 10 kHz | 55% | ≤ 20 Ω | 1400PF ± 15% |
8mm x 1 mm | 2,0 ± 5% | ≥43 | 0.65 | 530 ± 10% |
8mm x 2 mm | 1,0 ± 5% | ≥43 | 0.65 | 265 ± 10% |
9mm x 0,5 mm | 4,25 MHz ± 4% | ≤ 1,4 Ω | 1400PF ± 20% | |
10 mm x 0,2 mm | 212 kHz ± 3% | ≥ 58% | 6000PF ± 20% | |
10 mmx 0,4 mm | 5 MHz ± 5% | ≥ 48% | ≤ 0,5 Ω | 2100PF ± 15% |
10 mm x 0,1 mm | 20 MHz ± 2% | 10,5 NF ± 15% | ||
10 mm x1mm | 199 kHz ± 5% | ≥ 73% | ≤ 19 Ω | 1400PF ± 20% |
10 mm x 2 mm | 1 MHz ± 5% | ≥38% | ≤ 15 Ω | 450PF ± 15% |
10 mm x 2 mm | 215 kHz ± 5 kHz | ≥ 60% | ≤ 6 Ω | 450PF ± 15% |
10 mm x 3 mm | 215 kHz ± 5 kHz | ≥ 60% | ≤ 9 Ω | 310PF ± 15% |
12 mm x 0,6 mm | 3,4 MHz ± 5% | ≤ 6 Ω | 2,5 NF ± 30% | |
15 mm x 0,2 mm | 140 kHz ± 3% | ≥ 58% | ≤4,0 Ω | 13500PF ± 20% |
15 mm x 0,7 mm | 3 MHz ± 50 kHz | ≥ 58% | ≤ 6 Ω | 5700PF ± 15% |
15 mm x 0,9 mm | 2,2 MHz ± 50 kHz | ≥ 75% | ≤ 11 ω | 3481PF ± 15% |
15mmx1.2mm | 1,7 MHz ± 4% | ≥ 48% | ≤ 5,3 Ω | 2418PF ± 10% |
15 mm x 2,1 mm | 1 MHz ± 3 % | ≥39% | ≤ 7,6 Ω | 900PF ± 15% |
16 mmx 0,25 mm | 7 MHz ± 5% | |||
16 mmx 0,4 mm | 5,0 ± 5% | ≥45 | ≤ 5 Ω | 5400 ± 15% |
16mmx1mm | 2,0 ± 5% | ≥45 | 0,65 Ω | 2200 ± 10% |
19 mm x 0,3 mm | 6,9 MHz ± 50 kHz | ≤ 1 Ω | 12000PF ± 15% | |
19mm x 1 mm | 2,07 MHz ± 50 kHz | ≥39% | ≤ 2 Ω | 4000PF ± 15% |
19mm x 2 mm | 1,04 MHz ± 50 | ≤ 3 Ω | 1800PF ± 15% | |
20 mmx 0,2 mm | 106 kHz ± 3% | ≥ 58% | ≤3,0 Ω | 23500PF ± 20% |
20 mm x 0,4 mm | 5 MHz ± 100 kHz | ≤ 0,48 Ω | 3800PF ± 20% | |
20 mm x 0,7 mm | 3 MHz ± 50 kHz | ≥ 58% | ≤ 6 Ω | 5700PF ± 15% |
20 mm x 0,8 mm | 2,5 MH ± 100 kHz | |||
20 mmx1mm | 2,05 MHz ± 3% | ≥ 51% | ≤ 0,31 Ω | 3543PF ± 10% |
20 mm x 2,1 mm | 1 MHz ± 50 kHz | ≥ 40% | ≤4 Ω | 2000pf ± 15% |
20 mm x 2,7 mm | 745 kHz ± 5 kHz | ≥ 51% | ≤ 2,7 ω | 1300PF ± 5% |
20 mmx3mm | 690 kHz ± 3% | ≥ 45% | ≤3,6 Ω | 1265PF ± 10% |
20 mmx8mm | 255 kHz ± 1% | ≥37% | ≤ 10,4 Ω | 483PF ± 10% |
22 mmx 0,25 mm | 92 kHz ± 5% | 65% | 1,80 Ω | 65 NF ± 10% |
25 mmx 0,2 mm | 85 kHz ± 3% | ≥ 64,90% | ≤ 1,90 Ω | 35nf ± 20% |
25 mm x 0,7 mm | 3 MHz ± 100 kHz | ≥ 40% | ≤ 1 Ω | 8600PF ± 20% |
25mm x 1,4 mm | 1,5 MHz ± 5% | ≥ 40% | ≤ 1,5 Ω | 1900PF ± 15% |
25 mm x 2,1 mm | 1 MHz ± 50 kHz | ≥ 58% | ≤4 Ω | 2800PF ± 15% |
25 mm x 8,5 mm | 235 kHz ± 2% | ≥ 58% | ≤45 Ω | 645PF ± 14% |
28 mmx 0,7 mm | 3 MHz ± 100 kHz | ≥ 40% | ≤ 1 Ω | 11200PF ± 15% |
28 mm x 2,1 mm | 1 MHz ± 50 kHz | ≤ 8 Ω | 3800PF ± 20% | |
30 mm x 1 mm | 72 kHz ± 5% | 34% | ≤ 5,2 Ω | 11 nf ± 20% |
30 mm x2.1mm | 1 MHz ± 50 kHz | ≥45 | ≤ 1 Ω | 4400PF ± 15% |
30 mm × 3,0 mm | 66.7 | ≥45 | ≤3 Ω | 2730 ± 12,5% |
30 mm x 4,2 mm | 500 kHz ± 5 kHz | ≥44% | ≤ 1,9 Ω | 2900PF ± 15% |
30 mm × 5,5 mm | 75 kHz | 58 | 1300Pf | |
30 mm × 6,2 mm | 75 kHz | 58 | 1200Pf | |
31,5 mmx4,2 mm | 500 kHz ± 10 kHz | 48.50 | ≤ 7,6 Ω | 3800PF ± 20% |
32 mm × 5 mm | 70 kHz | 58 | 1700Pf | |
35 mm x 12 mm | 190 kHz ± 5 kHz | ≤ 27,7 Ω | 830PF ± 20% | |
35 mm x 3 mm | 63 kHz | ≥45 | ≤3Ω | 3100 ± 12,5% |
35 mm x 4mm | 55,6 kHz ± 5% | 76% | ≤15,7 Ω | 7069 PF ± 20% |
35 mm × 6,2 mm | 63 kHz | 58 | 1600Pf | |
38 mm x 4,1 mm | 500 kHz ± 5 kHz | ≥44% | ≤ 1,9 Ω | 2900PF ± 15% |
38 mmx6.5mm | 59.9 | ≥45 | ≤3 Ω | 1580 ± 12,5% |
40 mmx 2mm | 1 ± 5% | ≥45 | 0.65 | 7200PF ± 10 |
40 mm × 6,2 mm | 55 | 58 | 2200 | |
43 mmx 10,5 mm | 200 kH ± 10 kHz | ≥ 40% | ≤ 10 Ω | 1700PF ± 15% |
45 mmx3,0 mm | 50.0 | ≥45 | ≤3Ω | 5100 ± 12,5% |
50 mmx 0,4 mm | 41 kHz ± 1 kHz | 71%± 3% | 1,3 Ω | 108nf ± 15% |
50 mm x 2,1 mm | 1,00 MHz ± 50 | ≥ 60% | ≤ 8 Ω | 10000PF ± 20% |
50 mm x 2,5 mm | 44 kHz ± 3 kHz | ≥ 60% | ≤ 10 Ω | 7400PF ± 15% |
50 mm x 3 mm | 44 kHz ± 3 kHz | ≥ 60% | ≤ 8 Ω | 7200PF ± 15% |
50 mmx5,0 mm | 46.0 | ≥45 | ≤3 Ω | 4150PF ± 12,5% |
60 mm x 5 mm | 420 kHz ± 2% | ≥ 58% | ≤45 Ω | 5100PF ± 14% |
60 mm x 2 mm | 1.0 | ≥ 45% | ≤3ω | 14500 ± 15% |
7mmx 0,4 mm | 5 MHz ± 5% | ≥ 48% | ≤ 0,5 Ω | 2100PF ± 15% |
85 mmx 6 mm | 350 kHz ± 2 % | ≥ 48,81% | ≤ 0,49 Ω | 10,30 NF ± 15% |
Beschleunigungsmesseranwendung:
Ein Beschleunigungsmesser ist eine Art von Sensor, die die Kraft durch Beschleunigung des Sensors misst. Stellen Sie sich zur Veranschaulichung eine Holzkiste mit Rädern und einem Betonblock im Inneren vor. Stellen Sie sich jetzt vor, jemand gibt dieser Box einen großzügigen Druck. Wenn diese Person die Box schnell genug drückt und beschleunigt, kann der Betonblock in der Box rutschen. Dies liegt daran, dass sowohl die Box als auch der Betonblock Trägheit haben und sich entsprechend den Veränderungen in ihrer Bewegung widersetzen.
Ein Beschleunigungsmesser ist ein Gerät, das die ordnungsgemäße Beschleunigung misst, die Beschleunigung im Verhältnis zum Freifall. Einzel- und Mehrachsemodelle stehen zur Erkennung von Größe und Richtung der Beschleunigung als Vektormenge zur Verfügung und können verwendet werden, um Orientierung, Schwingung und Schock zu erfassen. Mikromachierte Beschleunigungsmesser sind zunehmend in tragbaren elektronischen Geräten und Videospielcontrollern vorhanden, um die Ausrichtung des Geräts zu erkennen oder Spieleingaben zu ermöglichen.
PZT -Material:
- PZT4 Piezoelektrische Keramik haben ein doppeltes Verhalten des Empfangens und Sendens mit höherer Empfindlichkeit und niedrigerem dielektrischem Verlust.
- PZT5 Piezoelektrische Keramik weisen einen höheren elektromechanischen Kopplungskoeffizienten, die mittelschwere Dielektrizitätskonstante und eine höhere Empfindlichkeit auf.
- PZT8 Piezoelektrische Keramik des Hochleistungsübertragungsarts haben eine gute piezoelektrische Eigenschaft, eine hohe mechanische Festigkeit, ein hohes Zwangsfeld und einen niedrigen dielektrischen Verlust in starken Feldern.
Piezo -Keramikscheiben | Durchmesser | PZT-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Dicke | 0,3-10 | 0,25-15 | 0,4-8 | |
Piezo -Keramikringe | Außendurchmesser | 3-100 | 3-100 | 3-100 |
Innendurchmesser | ≥ 2 | ≥ 2 | ≥ 2 | |
Dicke | 0,3-10 | 0,25-15 | 0,4-8 | |
Piezo -Keramikrohre | Außendurchmesser | 3-108 | 3-108 | 3-105 |
Innendurchmesser | ≥ 2 | ≥ 2 | ≥ 2 | |
Länge | ≤ 50 | ≤ 50 | ≤ 50 | |
Piezo -Keramikplatten | Länge | ≤ 50 | ≤ 50 | ≤ 50 |
Breite | ≥ 1 | ≥ 1 | ≥ 1 | |
Dicke | 0,3-10 | 0,25-15 | 0,3-8 |

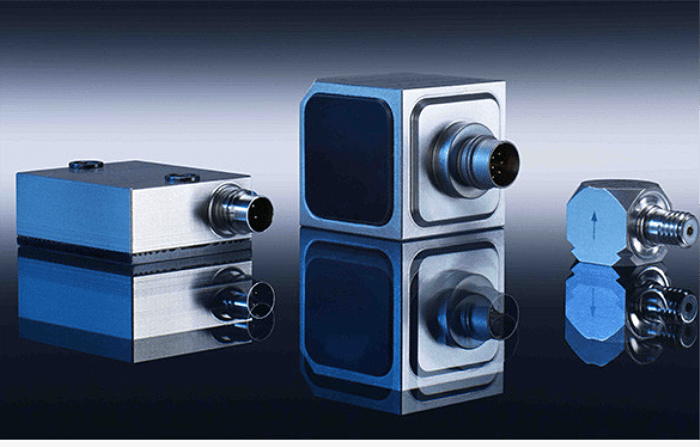

Anwendungsbild:
