Was ist piezoelektrischer Druckwandler

Was ist piezoelektrischer Druckwandler

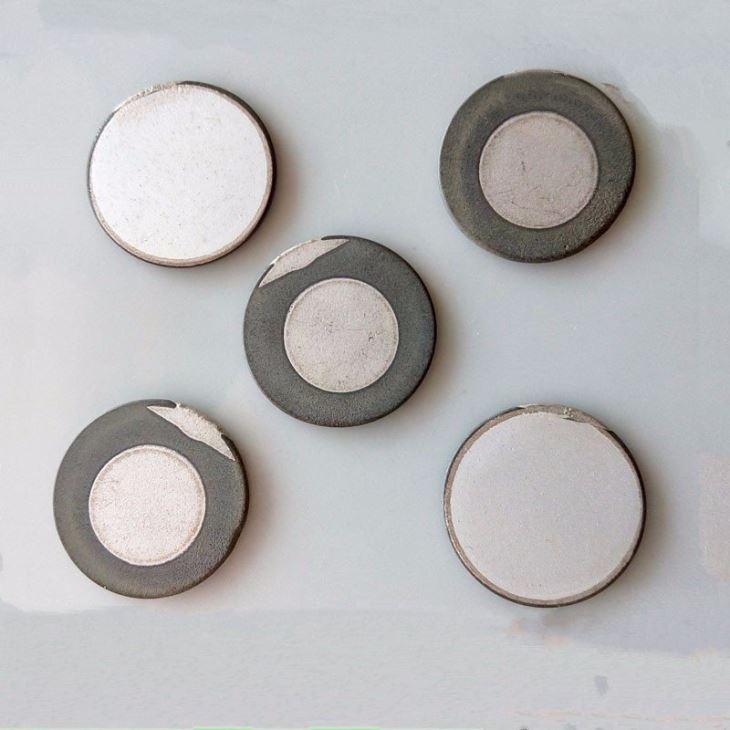

Wenn zwei längliche Piezo -Keramikplatten derselben Dicke und Polarisation miteinander verbunden sind, biegen Sie Vibrationen vonUltraschallplattenwandlerkann auftreten, wenn einer der beiden gedehnt wird und der andere durch Auftragen eines aufregenden elektrischen Feldes verkürzt wird. Wie in 3A gezeigt, werden die beiden Keramikwafer in die entgegengesetzte Richtung polarisiert und in Reihe mit der Stromversorgung verbunden. Abbildung 3b zeigt die parallele Verbindung von zweiPiezo -Ring -Elektrosensormit der gleichen Polarisationsrichtung. In beiden Keramikkleberblättern freut sich nur eines der elektrischen Felder, Biegevibrationen zu erzeugen. In ähnlicher Weise kann die Bindung von zwei piezoelektrischen Keramikblättern an ein dünnes Metallblech oder eine Bindung eines Keramikblechs an ein dünnes Metallblech auch eine Biegeschwingung erzeugen.

Die Beziehung zwischen der Resonanzfrequenz FR der Dicke -Biege -Vibrationsmodus und der Länge L des Blattes und der Gesamtdicke t des Klebstoffblatts besteht darin, dass n lt eine Frequenzkonstante ist. Schwingungsmodus der DickePiezo -Sphere -Sensorist für den Frequenzbereich von 500 Hz bis 100 kHz geeignet. Die Größe dieser Art von Vibrator ist im Allgemeinen (k ist die Breite des Keramikstücks). Das Merkmal der Dicke -Schervibrationsmodus ist, dass die Elektrodenoberfläche parallel zur Polarisationsrichtung ist. Unter der Wirkung des alternierenden elektrischen Feldes erzeugt die Piezokeramik die Schervibration in der Dickenrichtung. Die Dicke -Schermodus vonHochtemperaturpiezo -Wandlerist relativ leicht zu erfragen und wird hauptsächlich im Hochfrequenzbereich von 10 bis 60 kHz verwendet und wird hier nicht im Detail beschrieben. Im Ultraschallabstand emittiert der piezoelektrische Wandler Ultraschallwellen, und die Schwingungsamplitude des Wandlers muss groß sein. Daher ist es vorzuziehen, einen Biegevibrationsmodus anzuwendenPiezo -Bimorph für umfassende Akustik. Gleichzeitig ist es für ein typisches piezoelektrisches Material, da die akustische Impedanz von Luft extrem niedrig ist, unmöglich, eine Impedanz -Übereinstimmung damit zu erreichen, und muss daher auch mittels einer Übergangsschicht realisiert werden.

Es wurde festgestellt, dass das piezoelektrische Keramikblatt und das dünne Metallblech miteinander verbunden sind. Unter Verwendung der piezoelektrischen Keramik als Anregungsquelle kann ein Biegevibrationsmodus erzeugt werden, eine größere Amplitude erhalten und die akustische Impedanz von Hifu Piezo für das Therargerät ist geringer, und die akustische Impedanzanpassung mit Luft kann erreicht werden. . Dieser Artikel ist die Verwendung von Keramikblech und dünner Metallblech -Strukturform, sein schematischer Diagramm, der in Abbildung 4 gezeigt ist . Sein Material kann eine Nickel -Chrom -Titanlegierung von Stabilität mit hoher Stabilität verwenden. Da das Metallblech dünner ist, ist die gegenseitige Übertragungsrate des Schalldrucks größer, sodass das Metallblech sehr dünn ist, im Allgemeinen etwa 0,1 mm.
