Was ist der piezoelektrische Keramikoszillator

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2018-10-29      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Eine piezoelektrische Keramik ist eine Resonanzkörper, und wenn sie als piezoelektrisches Element verwendet wird, wird sie als piezoelektrischer Vibrator oder als piezoelektrischer Keramikvibrator bezeichnet. Mit den Resonanzeigenschaften können viele Geräte hergestellt werden, z. B. Filter, piezoelektrische Keramiktransformatoren usw.Leistungsparameter von piezoelektrischem KeramikOszillator einschließlich elektromechanischer Kopplungskoeffizient sind Parameter, die die Umwandlungsbeziehung zwischen piezoelektrischem Keramik -mechanischer Energie und elektrischer Energie widerspiegeln. Es ist definiert als das Verhältnis der elektromechanischen Wechselwirkungsenergiedichte (auch als piezoelektrische Energiedichte bezeichnet) zur geometrischen Mittelwert der elastischen Energiedichte und der dielektrischen Energiedichte. Der elektromechanische Kopplungskoeffizient hängt nicht nur mit der Leistung des piezoelektrischen Materials zusammen, sondern auch mit der Geometrie und dem Vibrationsmodus des piezoelektrischen Vibrators. Daher sind die elektromechanischen Kopplungskoeffizienten den Vibratoren verschiedener Formen und Schwingungsmodi unterschiedlich.


Der mechanische Qualitätsfaktor ist der mechanische Verlust derPZT5 Material Piezo -KeramikOszillator. Es ist einer der wichtigsten Parameter, um die Leistung des piezoelektrischen Keramikmaterials zu messen. Die Frequenzkonstante N ist das Produkt der Resonanzfrequenz des piezoelektrischen Keramikoszillators und die Dimension entlang der Schwingungsrichtung ist konstant. Diese Konstante wird als Frequenzkonstante bezeichnet. Die Frequenzkonstante hängt nur mit der Art des Materials und der Vibrationsart zusammen. Die statische Kapazität des elektrostatischen Kondensators C0 spiegelt hauptsächlich die dielektrische Konstante des piezoelektrischen Materials wider. Die Größe der statischen Kapazität C0 hängt nicht nur mit der Leistung des piezoelektrischen Keramikmaterials zusammen, sondern auch mit der Geometrie des Vibrators. Im Filterdesign beeinflusst es direkt das Filterimpedanzniveau.

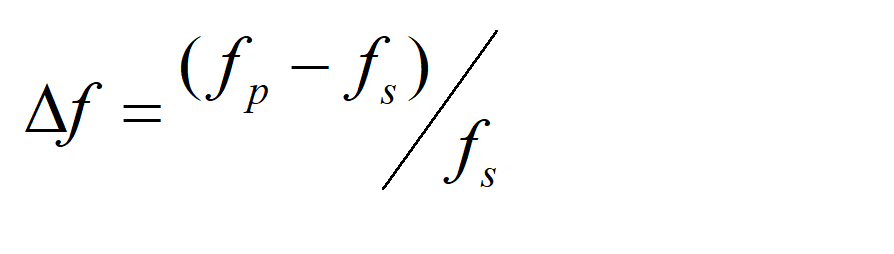

Relative Bandbreite


Die relative Bandbreite derPiezo -KeramikmaterialVibrator ist der Unterschied zwischen der parallelen Resonanzfrequenz und der Serienresonanzfrequenz geteilt durch die Serienresonanzfrequenz.


Ja9} Wz9f {Ofjlktjtbs58b1

Seine Größe hängt mit der Formulierung des Materials, des Herstellungsprozesses und des Vibrationsmodus zusammen. Der dielektrische Verlust und der elektrische Qualitätsfaktor sind die dielektrischen VerlustePZT Piezoelektrische Keramikunter einem abwechselnden elektrischen Feld. Der dielektrische Verlust besteht aus Polarisationsverlust und dielektrischem Verlust. Der dielektrische Verlust wird im Allgemeinen durch den Verlustwinkel ausgedrückt. Es gibt zwei äquivalente Schaltkreise und Berechnungsmethoden: serielle Äquivalentschaltung und parallele Äquivalentschaltung.

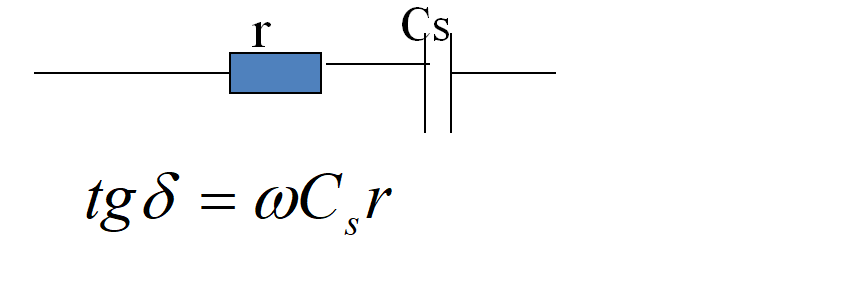

(1) serieller Äquivalentschaltung


Kxzpj {2d6rn1 {8} n) q%7_ $ p

Ωis Winkel -Elektrofeld Winkelfrequenz ; cs 、 r sind die elektrostatische Kapazität und Verlustwiderstand der Serienäquivalentschaltung.

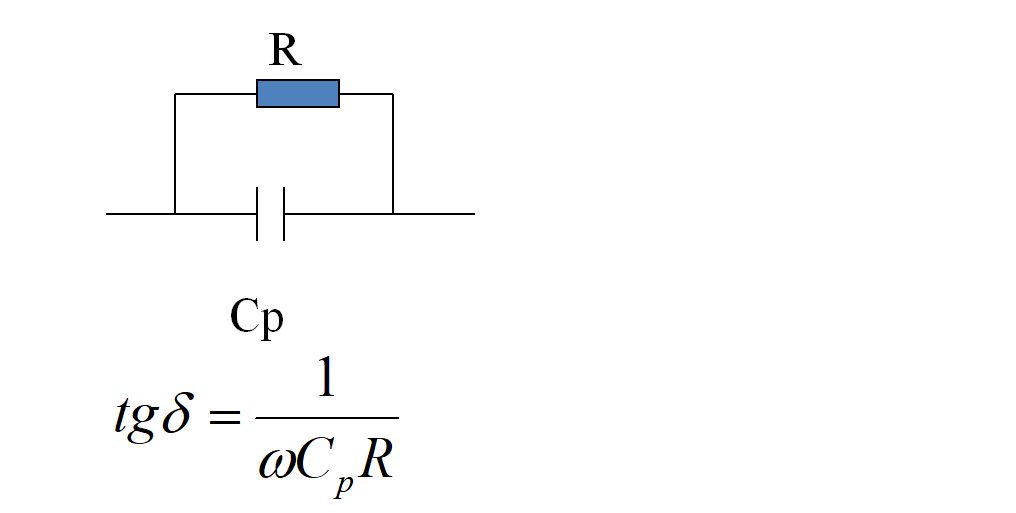

(2) Parallele Äquivalentschaltung


EBR2HUX (6 Millionen US -Dollar] u`w3wg`c55yy



CP und R sind die statische Kapazität und den Verlustwiderstand der parallelen Äquivalentschaltung. Der gegenseitige Dielektrizitätsverlust Tangente 1/tan δ wird als elektrischer Qualitätsfaktor qe von bezeichnetStock Piezo Keramik.
