Test und Analyse der piezoelektrischen Keramik für elektrische Eigenschaften

Durch den Impedanztest derpiezoelektrisches KeramikgerätDie Modellparameter und die Resonanzfrequenz des piezoelektrischen Oszillator -Äquivalentkreislaufs können erhalten werden. Durch die Messung und Analyse der elektrischen Parameter wie Kapazitätswert, Temperaturstabilität, Isolationswiderstand und dielektrischer Standspannung von piezoelektrischen Keramikgeräten kann bekannt sein Die verwendeten Verbindungsdrähte sind bei den niedrigeren Frequenzen parasitär. Der Kondensator ist nicht offensichtlich, er arbeitet stabil mit der normalen Temperatur, und der Isolier- und Zuverlässigkeitsindex des dickeren Produkts ist besser.

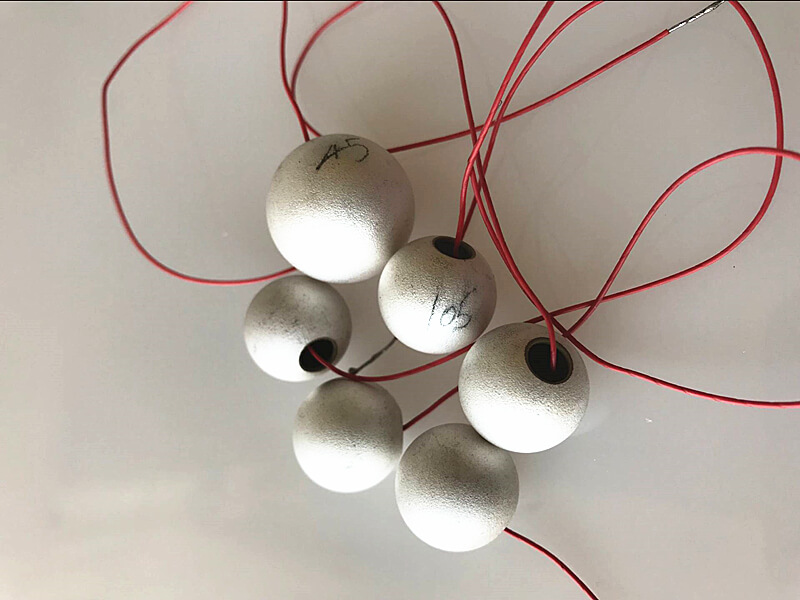

Wenn der Piezo -Kugel -Vibrations -Wandler einer kleinen externen Kraft ausgesetzt ist, kann sie mechanische Energie in elektrische Energie verwandeln. Wenn eine Spannung angelegt wird, wird elektrische Energie in mechanische Energie umgewandelt. Es wird normalerweise durch feste Phasenreaktion mehrerer Oxide oder Carbonate während des Sinterns gebildet, und sein Herstellungsprozess ähnelt der gewöhnlichen elektronischen Piezokeramik. Im Vergleich zu anderen piezoelektrischen Materialien weist es die Eigenschaften der chemischen Stabilität auf, es ist einfach, die bequeme Formung zu dopieren. Es wurde in vielen Bereichen im Zusammenhang mit dem Leben der Menschen weit verbreitet, einschließlich Industrie, Militär, Medizin und Gesundheit und tägliches Leben. Piezo -Keramikkondensatoren mit hoher Kapazität können unter Verwendung der hohen Dielektrizitätskonstante der ferroelektrischen Keramik hergestellt werden. Verschiedene piezoelektrische Geräte können unter Verwendung von Piezoelektrizität hergestellt werden. Infrarotdetektoren des menschlichen Körpers können unter Verwendung von Pyroelektrizität hergestellt werden. Die ferroelektrischen Piezo -Keramik sind transparent, die elektronisch gesteuerte optische Eigenschaften haben, mit denen elektronisch gesteuerte optische Komponenten für die Lagerung, Anzeige oder Schaltung hergestellt werden können. Ferroelektrische Dünnfilme wie PZT und PLZT, die durch physikalische oder chemische Methoden hergestellt wurden, haben wichtige Anwendungen in den elektrooptischen Geräten und nichtflüchtigen ferroelektrischen Speichergeräten.

DasPiezo -Keramikelementwird als Beispiel verwendet, um die elektrischen Eigenschaften wie Impedanztest, Kapazitätswert, Isolationsresistenz und dielektrische Standspannung zu messen und zu analysieren. Gegenwärtig umfassen die vorhandenen Teststandards für piezoelektrische Keramikmaterialien in China hauptsächlich die piezoelektrische Keramikmaterial -Leistungstestmethode, piezoelektrische Keramik -Vibrator -Frequenztemperaturstabilitätstestmethode, Elektrikfeldstammeigenschaften der piezoelektrischen Keramik. Keramikmaterial und piezoelektrisches Keramikmaterialleistung Methode (Test der piezoelektrischen Keramikmaterialleistung mit geringer mechanischer Qualitätsfaktor).

Der inverse piezoelektrische Effekt wird auf die angewendetPiezoceramic Sphere -Sensordurch Anwenden einer wechselnden Spannung zwischen den beiden Polen des piezoelektrischen Keramik -Summers, um Vibrationen zu erzeugen und in den Arbeitszustand einzugeben. Anschließend wird der piezoelektrische Keramik -Summer Impedanz, Kapazitätswert, Isolationswiderstand ausgesetzt. Die dielektrische Stehspannung, andere elektrische Leistungsparameter werden gemessen. Die Hauptarbeit besteht darin, die maximalen und minimalen Impedanzfrequenzpunkte zu finden, indem die Impedanz des piezoelektrischen Keramik -Summers gemessen und dann die Kriterien verwendet werden, um die äquivalenten Schaltungsmodellparameter zu bestimmen und die Änderung des Kapazitätswerts zu beobachten, indem die Frequenz geändert wird. Durch die Verwendung verschiedener Drähte und Verbindungsmethoden wird dann der Einfluss auf die Kapazitätsmessung der piezoelektrischen Keramik beobachtet. Schließlich wird die Zuverlässigkeit der Parameter Temperaturmerkmale, Isolationswiderstand und dielektrische Widerstandsspannung untersucht.

Der piezoelektrische Vibrator ist ein polarisierter piezoelektrischer Körper, der ein elastischer Körper ist und eine natürliche Schwingungsfrequenz aufweist. Wenn die Frequenz des auf den piezoelektrischen Vibrator angelegten elektrischen Signals gleich seiner natürlichen Schwingungsfrequenz FR ist, ist die elastische Energie desPZT -Materialpiezoelektrikumist das größte und Resonanz tritt auf. Darüber hinaus weist es wichtige kritische Frequenzen wie Anti-Resonanzfrequenz-FA, Serienresonanzfrequenz FS, parallele Resonanzfrequenz FP, minimale Impedanzfrequenz FM, maximale Impedanzfrequenz Fn auf. L1 ist die dynamische piezoelektrische Vibrator -Dynamik, C0 und C1 sind statische Kapazität bzw. dynamische Kapazität, und R1 ist dynamischer Widerstand. L1, R1 und C1 beziehen sich auf die Masse, den inneren Reibungskoeffizienten und die elastische Konstante des piezoelektrischen Vibrators und sind keine elektrischen Größen, sondern werden für die Bequemlichkeit der Handhabung als elektrische Mengen simuliert. Nur C0 im Modell ist die elektrische Menge. Die elastischen, piezoelektrischen und dielektrischen Konstanten des piezoelektrischen Vibratormaterials können durch Messung der festgelegten Größe des piezoelektrischen Vibrators, der Serie Resonanzfrequenz, der Materialdichte und der Kapazität bestimmt werden.
